Особенности

Универсальный диапазон входного напряжения AC / Полный диапазон (до 295В AC)
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 88,5%
Защита: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение с помощью свободной циркуляции воздуха
Степень защиты IP67 для внутренней или наружной установки
Модуль питания класса 2
Проходит тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и применения в движущихся вывесках
Соответствует мировым стандартам безопасности для освещения
Подходит для сухих / влажных / мокрых помещений

Cпецификация

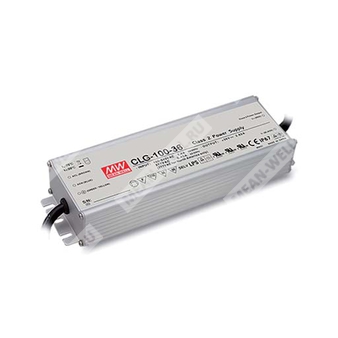

Модель: CLG-100-27

Выходные параметры

Напряжение постоянного тока: 27В
Диапазон подстройки напряжения: 20,25 ~ 27В
Диапазон тока в области постоянного тока: 3,55А
Номинальный ток: 3,55А
Номинальная мощность: 95,85Вт
Пульсации и шум (макс.): 150мВpp
Допуск по напряжению: ±3,0%
Диапазон подстройки выходного напряжения: Фиксировано. Может быть изменено в пределах от 0% до -15% от номинального выходного напряжения
Диапазон подстройки выходного тока: Фиксировано. Может быть изменено в пределах от 3% до -25% от номинального выходного тока
Нестабильность по входному напряжению: ±1,0%
Нестабильность по нагрузке: ±2,0%
Время готовности, время нарастания выходного напряжения: 500мс, 80мс / 230В AC; 1200мс, 80мс / 115В AC (при полной нагрузке)
Время удержания напряжения: 60мс / 230В AC; 30мс / 115В AC (при полной нагрузке)

Входные параметры

Диапазон напряжения: 90 ~ 295В AC; 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности: PF>0.95/115В AC; PF>0.95/230В AC; PF>0.92/277В AC (при полной нагрузке, см. характеристику коэффициента мощности)
КПД (типовой): 88%
Потребляемый ток AC (типовой): 20В ~ 48В: 1,1А/115В AC; 0,55А/230В AC ; 0,45А/277В AC
Стартовый ток (типовой): Холодный старт 40А (tшир.=1030мкс измерено при 50% Iмакс) при 230В AC
Максимальное количество блоков питания на автомате 16A: 3 шт. (автомат типа B) / 5 шт. (автомат типа C) при 230В AC
Ток утечки: <0,75мА / 240В AC

Защита

Перегрузка по току: 95 ~ 102% (типичное значение, защита по принципу постоянного ограничения тока, автоматическое восстановление после устранения причины)
Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения причины
Перенапряжение: 30 ~ 36В
Перегрев: Отключение выходного напряжения, восстановление после повторного включения питания

Условия эксплуатации

Рабочая температура: -30 ~ +70℃ (см. график снижения мощности)
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 5G, 12 мин/1 цикл, по 72 мин по осям X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL879, UL1310, UL8750, CSA C22.2 №207-M89, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 независимый, CAN/CSA C22.2 №223-M91 (за исключением 48В), CAN/CSA C22.2 №250.13-12, GB19510.1, GB19510.14, J61347-1, J61347-2-13, EAC TP TC 004, IP67 одобрено; проектирование с учетом UL60950
Испытательное напряжение: Вход-выход: 3,75кВ AC; Вход-корпус: 2кВ AC; Выход-корпус: 0,5кВ AC
Сопротивление изоляции: Вход-выход: 100МОм / 500В DC / 25°C / 70% RH
Электромагнитная эмиссия: Соответствие BS EN/EN55015, BS EN/EN55032 Класс B, BS EN/EN61000-3-2 Класс C (≥75% нагрузки); BS EN/EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Электромагнитная устойчивость: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, уровень легкой промышленности (импульс 4кВ), EAC TP TC 020

Другие параметры

MTBF: 301 тыс. часов мин. MIL-HDBK-217F (25℃)
Габаритные размеры: 222,2×68×38,8 мм (Д×Ш×В)
Упаковка: 1,0 кг; 12 шт./13 кг/0,58 куб.фут

Примечания

1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются на полосе пропускания 20МГц с использованием 12-дюймовой витой пары, законченной параллельным конденсатором 0,1мкФ и 47мкФ.
3. Допуск: включает допуск на начальную установку напряжения, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Возможна необходимость понижения выходной мощности при низком входном напряжении. Пожалуйста, обратитесь к статическим характеристикам для получения подробной информации.
5. Это максимальные возможные выходные ток и мощность, защита по перегрузке может срабатывать немного ниже этого уровня для соответствия требованиям UL1310 класс 2.
6.
7. См. "Методы управления светодиодными модулями".
8. Безопасность и ЭМС рассчитаны по стандартам BS EN/EN60598-1, 8750 (UL), CNS15233, GB7000.1, FCC part 18.
9. Источник питания рассматривается как компонент, который будет эксплуатироваться в составе готового оборудования. ЭМС может зависеть от всей установки; производители должны повторно подтвердить соответствие ЭМС для полного устройства.
10. Для соответствия самым последним требованиям ErP для световых приборов этот светодиодный источник питания может использоваться только за выключателем, без постоянного подключения к сети.

Основные параметры

Выход:
Напряжение постоянного тока 27 V
Номинальный ток

3.55A
Номинальная мощность 95W
Уровень шума на выходе 150mVp-p
Диапазон регулировки напряжения Fixed. Can be modified between 0% ~ -15% rated output voltage
Допустимое отклонение напряжения ±3.0%
Нестабильность выходного напряжения по сети ±1.0%
Нестабильность по нагрузке ±2.0%
Время установки, время нарастания 500ms, 80ms / 230VAC 1200ms, 80ms /115VAC at full load
Время удержания 60ms / 230VAC 30ms / 115VAC at full load
Область стабилизированного тока 20.25-27V
Диапазон регулировки тока Fixed. Can be modified between 3% ~ -25% rated output current
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 -63Hz
КПД 88%
Переменный ток 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 0.45A/230VAC 0.35A/277VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток COLD START 40A(twidth=1030μs measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощности PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load
Защита:
Защита от перенапряжения 30 ~ 36V / Protection type : Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(exceptfor48V), CSAC22.2 No. 207-M89(except for48V), TUV EN60950-1, IP67, J61347-1, J61347-2-13 approved
Сопротивление изоляции l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 301 Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры 222.2*68*38.8mm (L*W*H)
Упаковка 1 .OKg; 12pcs/13Kg/0.58CUFT
Производственный статус Снят с производства
