Особенности

Универсальный вход AC / Полный диапазон (до 295VAC)
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 88%
Защита: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение при помощи свободной конвекции воздуха
Степень защиты IP67 для внутренней или наружной установки
Источник питания класса 2
Прошел испытания на источник ограниченной мощности
100% тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и движущихся знаков
Соответствие мировым стандартам безопасности для осветительного оборудования
Подходит для сухих / влажных / мокрых помещений

Cпецификация

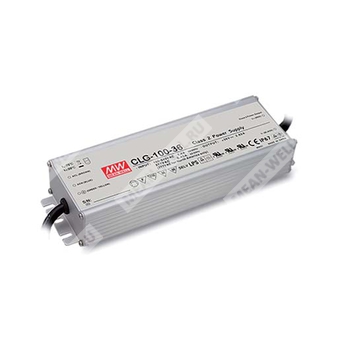

Модель: CLG-100-36

Выходные параметры

Напряжение постоянного тока: 36В
Диапазон постоянного тока: 27–36В
Номинальный ток: 2,65А
Номинальная мощность: 95,4Вт
Пульсации и шум (макс.): 150мВ пик-пик
Точность выходного напряжения: ±2,0%
Диапазон подстройки выходного напряжения: фиксировано. Может быть изменено в пределах 0% ~ -15% от номинального выходного напряжения
Диапазон подстройки выходного тока: фиксировано. Может быть изменено в пределах 3% ~ -25% от номинального выходного тока
Нестабильность по входному напряжению: ±1,0%
Нестабильность по нагрузке: ±2,0%
Время готовности, время нарастания: 500мс, 80мс / 230VAC; 1200мс, 80мс / 115VAC при полной нагрузке
Время удержания напряжения: 60мс / 230VAC; 30мс / 115VAC при полной нагрузке

Входные параметры

Диапазон входного напряжения: 90~295VAC; 127~417VDC
Диапазон частоты: 47~63Гц
Коэффициент мощности (типичное значение): PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC при полной нагрузке (см. кривую "Power Factor Characteristic")
КПД (тип.): 88%
Потребляемый ток AC (тип.): 20V~48V: 1.1A/115VAC, 0.55A/230VAC, 0.45A/277VAC
Пусковой ток (тип.): Холодный старт, 40A (ширина импульса 1030мкс, измерено при 50% Ipeak) на 230VAC
Ток утечки: <0,75мА / 240VAC

Защита

Перегрузка по току (тип.): 95~102%, тип защиты: постоянное ограничение по току, автоматическое восстановление после устранения неисправности
Короткое замыкание: Режим прерывистого ограничения нагрузки (Hiccup mode), автоматическое восстановление после устранения неисправности
Перенапряжение: 39~48V, тип защиты: отключение и фиксация выходного напряжения, восстановление при повторном включении питания
Перегрев: Отключение выходного напряжения, восстановление при повторном включении питания

Условия окружающей среды

Рабочая температура окружающей среды: -30~+70°C (см. "Derating Curve")
Рабочая влажность: 20~95% RH, без конденсации
Температура и влажность хранения: -40~+80°C, 10~95% RH
Температурный коэффициент: ±0,03%/°C (0~50°C)
Вибрация: 10~500Гц, 5G, 12 мин./1 цикл, по 72 мин. по осям X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (независимый), CAN/CSA C22.2 No. 223-M91 (кроме 48В), CAN/CSA C22.2 No. 250.13-12, GB19510.1, GB19510.14, J61347-1, J61347-2-13, EAC TP TC 004, IP67 утверждено; конструкция соответствует UL60950
Испытательное напряжение: Вход-выход: 3.75кВ AC; Вход-FG: 2кВ AC; Выход-FG: 0.5кВ AC
Сопротивление изоляции: Вход-выход: 100МОм / 500В DC / 25°C / 70% RH
ЭМС, излучение: Соответствует BS EN/EN55015, BS EN/EN55032 класс B, BS EN/EN61000-3-2 класс C (≥75% нагрузки); BS EN/EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
ЭМС, устойчивость: Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, лёгкая промышленность (импульс 4кВ), EAC TP TC 020

Прочее

Время наработки на отказ (MTBF): 301 тыс. ч мин. (MIL-HDBK-217F, 25°C)
Габариты: 222,2×68×38,8 мм (Д×Ш×В)
Упаковка: 1,0 кг; 12 шт./13 кг/0,58 куб. фута

Примечания

1. Все параметры, не оговоренные особо, измерялись при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при полосе пропускания осциллографа 20 МГц с использованием 12” скрученной пары проводов, оканчивающихся параллельным конденсатором 0,1мкФ и 47мкФ.
3. Допуск включает в себя допуск на готовность к работе, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Может потребоваться снижение мощности при пониженном входном напряжении. Пожалуйста, смотрите статические характеристики для получения более подробной информации.
5. Это максимальные возможные выходные ток и мощность, защита от перегрузки может сработать немного ниже этого значения для соблюдения требований UL1310 класса 2.
6.
7. Пожалуйста, смотрите описание "Методы управления светодиодными модулями".
8. Безопасность и ЭМС проектировались в соответствии с BS EN/EN60598-1, пункт 8750 (UL), CNS15233, GB7000.1, FCC часть 18.
9. Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования. Так как электромагнитная совместимость будет зависеть от всей установки, производители конечного оборудования должны повторно подтвердить требования EMC для собранной системы.
10. Для соответствия последним требованиям директивы ErP по осветительным приборам данный источник питания может быть использован только за выключателем и не может быть постоянно подключен к сети.

Основные параметры

Выход:
Напряжение постоянного тока 36V
Номинальный ток

2.65A
Номинальная мощность 95W
Уровень шума на выходе 150mVp-p
Диапазон регулировки напряжения Fixed. Can be modified between 0% ~ -15% rated output voltage
Допустимое отклонение напряжения ±2.0%
Нестабильность выходного напряжения по сети ±1.0%
Нестабильность по нагрузке ±2.0%
Время установки, время нарастания 500ms, 80ms / 230VAC 1200ms, 80ms /115VAC at full load
Время удержания 60ms / 230VAC 30ms / 115VAC at full load
Область стабилизированного тока 27 - 36V
Диапазон регулировки тока Fixed. Can be modified between 3% ~ -25% rated output current
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 -63Hz
КПД 88%
Переменный ток 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 0.45A/230VAC 0.35A/277VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток COLD START 40A(twidth=1030μs measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощности PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load
Защита:
Защита от перенапряжения 39 - 48V / Protection type : Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for 48V), CSAC22.2 No. 250.0-08(exceptfor48V), CSAC22.2 No. 207-M89(except for48V), TUV EN60950-1, IP67, J61347-1, J61347-2-13 approved
Сопротивление изоляции l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 301 Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры 222.2*68*38.8mm (L*W*H)
Упаковка 1 .OKg; 12pcs/13Kg/0.58CUFT
Производственный статус Снят с производства
