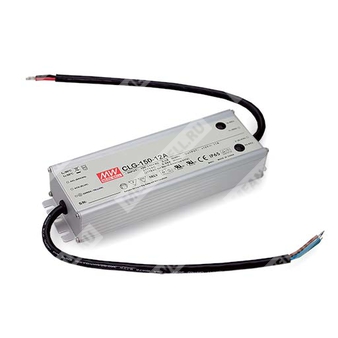

CLG-150-12
Особенности
Универсальный диапазон входного напряжения переменного тока / Полный диапазон (до 295В AC)
Встроенная функция активного корректора коэффициента мощности (PFC)
КПД до 91%
Защита: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение осуществляется за счет естественной конвекции воздуха
Точка срабатывания защиты от перегрузки по току регулируется через выходной кабель или внутренний потенциометр
Исполнение IP65 / IP67 для внутренней или наружной установки
Подходит для светодиодного освещения и применения в динамических информационных табло
Соответствие международным стандартам безопасности для светотехнических изделий
Cпецификация
Модель: CLG-150-12
Выходные параметры
Напряжение постоянного тока: 12В
Диапазон стабилизации выходного тока: 9 ~ 12В
Номинальный ток: 11А
Номинальная мощность: 132Вт
Пульсации и шум (макс.): 150мВ п.п.
Диапазон подстройки напряжения: 9 ~ 13В (Может регулироваться внутренним потенциометром только для типов A и C)
Диапазон подстройки тока: 5,5 ~ 11А
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±1,0%
Время готовности, время нарастания выходного напряжения: 3000мс, 80мс/115В AC; 500мс, 80мс/230В AC при полной нагрузке
Время удержания напряжения: 50мс/230В AC; 16мс/115В AC при полной нагрузке
Точность стабилизации выходного напряжения: ±2,0%
Входные параметры
Диапазон входного напряжения: 90 ~ 295В AC; 127 ~ 417В DC
Диапазон частоты входа: 47 ~ 63Гц
Коэффициент мощности (тип.): PF>0.98 при 115В AC; PF>0.95 при 230В AC; PF>0.93 при 277В AC при полной нагрузке
Полный коэффициент гармоник: THD< 20% при нагрузке на выходе ≥75% при входе 115В/230В AC и нагрузке ≥75% при входе 277В AC
КПД (тип.): 88%
Потребляемый ток AC (тип.): 2А/115В AC; 1А/230В AC; 0,68А/277В AC
Пусковой ток (макс.): Пусковой ток (стартовый ток) 65А (ширина импульса=595мкс, измерено на уровне 50% Iпик) при 230В AC
Максимальное количество источников питания на автоматический выключатель 16A: 3шт. (выключатель типа B) / 5шт. (выключатель типа C) при 230В AC
Ток утечки: <1мА/240В AC
Защита
Защита от перегрузки по току: 95 ~ 108% (тип.). Тип защиты: Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности
Защита от короткого замыкания: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Защита от перенапряжения: 13,5 ~ 17В. Тип защиты: Отключение и блокировка выходного напряжения, восстановление после повторного включения питания
Защита от перегрева: Отключение выходного напряжения, восстановление после повторного включения питания
Окружающая среда
Рабочая температура: -30 ~ +70°C (См. "Кривая дерейтирования")
Диапазон рабочей влажности: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80°C, 10 ~ 95% RH
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 12мин./1цикл, по 72мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL8750, CSA C22.2 № 250.0-08, UL1012, CAN/CSA-C22.2 № 107.1-01, UL879, CSA C22.2 № 207-M89, EN61347-1, EN61347-2-13, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 (кроме типа CLG-150-C), EAC TP TC 004
Испытательное напряжение: Вход-выход: 3,75кВ AC; Вход-земля: 2кВ AC; Выход-земля: 0,5кВ AC
Сопротивление изоляции: Вход-выход, вход-земля, выход-земля: 100М Ом / 500В DC, 25°C, 70% RH
ЭМС – эмиссия: Соответствие EN55015, EN55032 Класс B, EN61000-3-2 Класс C (≧75% нагрузки); EN61000-3-3, EAC TP TC 020
ЭМС – устойчивость: Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61547, EN55024, промышленность легкая (импульс 4кВ), EAC TP TC 020
Прочее
MTBF: 303,7 тыс. часов минимум (MIL-HDBK-217F, 25°C)
Габаритные размеры: 222,2×68×38,8мм (Д×Ш×В; для CLG-150-Blank/A/B)
Упаковка: 1,0кг; 12шт./13кг/0,58куб.фута (CLG-150-Blank/A/B)
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на полосе пропускания 20МГц с помощью скрученной пары длиной 12" с параллельно подключенными конденсаторами 0,1мкФ и 47мкФ.
3. Точность стабилизации: включает точность установки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. См. раздел "Методы управления светодиодными модулями".
5. При пониженном входном напряжении может потребоваться снижение мощности. См. статические характеристики для подробностей.
6. Только для типов A и C.
7. Проектирование по электрической и электромагнитной совместимости соответствует требованиям EN60598-1, UL8750, CNS15233, GB7000.1, FCC part18.
9. Для выполнения требований по последним нормативам ErP для светильников, данный источник питания может использоваться только за выключателем, не будучи постоянно подключённым к сети.
Основные параметры
Выход: | |
Напряжение постоянного тока | 12V |
Номинальный ток | 11A |
Номинальная мощность | 132W |
Уровень шума на выходе | 150mVp-p |
Допустимое отклонение напряжения | ±2.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±1.0% |
Время установки, время нарастания | 3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load |
Время удержания | 50ms / 230VAC 16ms / 115VAC at full load |
Область стабилизированного тока | 9 -12V |
Вход: | |
Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
Диапазон частот | 47 - 63Hz |
КПД | 88% |
Переменный ток | 2A / 115VAC 1A / 230VAC 0.68A / 277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
Коррекция коэффициента мощности | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load |
Защита: | |
Защита от перенапряжения | 13.5-17V / Protection type: Shut down and latch off o/p voltage, re-power on to recover |
Условия окр. среды: | |
Диапазон рабочих температур | -30 - +70°C |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved |
Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 303.7K hrs min. MIL-HDBK-217F (25℃) |
Габаритные размеры | 222.2*68*38.8mm (L*W*H) |
Упаковка | 1.0Kg; 12pcs/13Kg/0.58CUFT |
