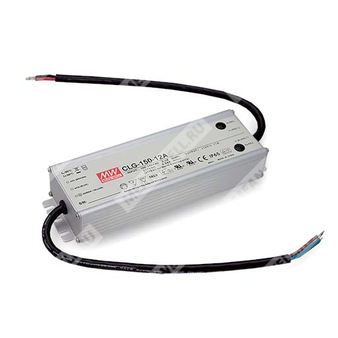

CLG-150-12A - 150-ваттный одноканальный импульсный источник питания для светодиодных систем с режимами CV/CC и защитами.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | CLG | Серия источников питания Mean Well для светодиодных нагрузок |
| Номинальная мощность | 150 | 150 Вт |
| Выходное напряжение | 12 | Номинальное выходное напряжение 12 В |
| Исполнение | A | Исполнение с IP65, регулировкой выходного напряжения и уровня постоянного тока через внутренний потенциометр |
Краткое назначение
Источник питания предназначен для питания светодиодных светильников, табло и других нагрузок, требующих стабилизации напряжения и ограничения тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 91%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Режим ограничения тока может регулироваться через выходной кабель или внутренний потенциометр.
- Исполнение IP65 / IP67 для применения внутри и вне помещений.
- Подходит для светодиодного освещения и рекламно-информационных конструкций.
- Соответствие требованиям мировых норм безопасности для осветительного оборудования.
Сведения по исполнению CLG-150-12A
A: исполнение с классом защиты IP65. Выходное напряжение и уровень постоянного тока могут регулироваться через внутренний потенциометр.
Регулировка выполняется через внутренние подстроечные элементы после снятия резиновой заглушки на корпусе.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 9 ~ 12 В |
| Номинальный выходной ток | 11 А |
| Номинальная выходная мощность | 132 Вт |
| Предел регулировки тока | 5.5 ~ 11 А |
| Регулировка напряжения | 9 ~ 13 В |
| Допуск по выходному напряжению | ±2.0% |
| Пульсации и шум | 150 мВ п-п |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Время установки, время нарастания | 3000 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC, при полной нагрузке |
| Время удержания | 50 мс / 230 В AC, 16 мс / 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.98 при 115 В AC, PF > 0.95 при 230 В AC, PF > 0.93 при 277 В AC, при полной нагрузке |
| КПД | 88% |
| Ток потребления | 2 А / 115 В AC; 1 А / 230 В AC; 0.68 А / 277 В AC |
| Пусковой ток | 65 А, холодный старт, twidth = 595 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Максимальное число источников питания на автомате 16 А | 3 шт. для автомата типа B / 5 шт. для автомата типа C при 230 В AC |
Выход и защита
| Параметр | Значение |
| Защита от перегрузки по току | 95 ~ 108% |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после снятия аварийного режима |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13.5 ~ 17 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 ℃ |
| Рабочая температура при снижении нагрузки | См. график снижения мощности |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSA C22.2 No.207-M89, EN61347-1, EN61347-2-13, UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 |
| ЭМС — помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61547, EN55024, уровень light industry, импульс 4 кВ, EAC TP TC 020 |
| ЭМС — уровень излучения | EN55015, EN55032 Class B, EN61000-3-2 Class C (при нагрузке ≥75%), EN61000-3-3, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 222.2 × 68 × 38.8 мм |
| Габариты исполнения C | 229 × 68 × 38.8 мм |
| Масса | 1.0 кг |
| Упаковка | 12 шт. / 13 кг / 0.58 куб. фут. для CLG-150-Blank/A/B; 12 шт. / 13 кг / 0.96 куб. фут. для CLG-150-C |
| Номер корпуса | 954A |
Подключение и конструктив
Исполнение Blank: IP67, кабель для подключения входа и выхода.
Исполнение A: IP65, регулировка напряжения и тока через внутренний потенциометр.
Исполнение B: IP67, регулировка уровня постоянного тока через выходной кабель с помощью резистора между ADJ1 и ADJ2.
Исполнение C: клеммный блок для подключения входа и выхода, регулировка напряжения и тока через внутренний потенциометр.
Распиновка
| Вход питания | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
| Выход постоянного тока | Назначение |
| 1 | +V |
| 2 | -V |
Настройка тока для исполнения B
| Сопротивление между ADJ1 и ADJ2 | Уровень тока от номинального |
| Разрыв цепи | Немного более 100% |
| 4.7 кОм | 100% |
| 620 Ом | 75% |
| 82 Ом | 50% |
| Короткое замыкание | Немного менее 50% |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- См. раздел «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Исполнение A и исполнение C допускают регулировку только через внутренний потенциометр.
- Схемы безопасности и ЭМС ориентированы на EN60598-1, UL8750, CNS15233, GB7000.1, FCC part 18.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; ЭМС-показатели зависят от полной установки, поэтому конечное изделие должно проходить повторную оценку ЭМС после монтажа.
- Для выполнения требований последней нормы ErP для светильников данный источник питания должен использоваться только после выключателя, без постоянного подключения к сети.
Способы управления светодиодным модулем
Для светодиодных нагрузок применяются два основных способа: непосредственный привод и работа через светодиодный драйвер. Типовой источник питания для светодиодов может работать как в режиме постоянного напряжения, так и в режиме постоянного тока. Для данной серии характерна выходная характеристика CV+CC, позволяющая использовать источник как в режиме постоянного напряжения, так и в режиме постоянного тока. В зоне постоянного тока максимально допустимое выходное напряжение зависит от конфигурации конечной системы.
Дополнительные данные
| Серийный тип | Одноканальный источник питания 150 Вт |
| Частота преобразования | 100 кГц |
| Средняя наработка до отказа | 303.7 тыс. ч минимум по MIL-HDBK-217F при 25 ℃ |
