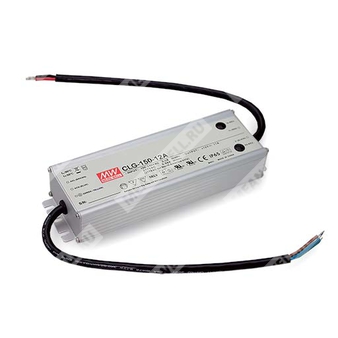

CLG-150-20A - 150-ваттный импульсный источник питания с одним выходом, универсальным входом AC и режимами CV/CC для светотехнических нагрузок.
Расшифровка партномера
| Обозначение | Расшифровка |
| CLG | Серия источников питания для светодиодных применений |
| 150 | Номинальная мощность 150 Вт |
| 20 | Номинальное выходное напряжение 20 В |
| A | Исполнение IP65, регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
Назначение и особенности
CLG-150-20A — одновыходной импульсный источник питания мощностью 150 Вт для светодиодного освещения и световых табло. Изделие поддерживает универсальный вход переменного тока, активную коррекцию коэффициента мощности, высокий КПД и работу в режимах постоянного напряжения и постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 91%.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Настройка точки ограничения тока через выходной кабель или внутренний потенциометр, в зависимости от исполнения.
- Исполнения с защитой IP65 или IP67 для внутренней и наружной установки.
- Пригоден для светодиодного освещения и световых табло.
- Соответствие мировым требованиям безопасности для светотехники.
Области применения
- Светодиодное освещение.
- Световые табло и рекламные конструкции.
- Наружные и внутренние светотехнические установки.
Выходные параметры
| Параметр | Значение для CLG-150-20A |
| Номинальное выходное напряжение | 20 В |
| Номинальный выходной ток | 7,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного напряжения | 15 ~ 20 В |
| Диапазон регулировки выходного тока | 3,75 ~ 7,5 А |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время включения и нарастания | 3000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Отклонение напряжения | ±2,0% |
Входные параметры
| Параметр | Значение для CLG-150-20A |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,93 при 277 В AC при полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 1 А / 230 В AC; 0,68 А / 277 В AC |
| Пусковой ток | 65 А, cold start, twidth = 595 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
Защита
| Функция защиты | Характеристика |
| Перегрузка по току | 95 ~ 108%; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5 ~ 17 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторной подачи питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +80 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции между входом и выходом | 3,75 кВ AC |
| Испытательное напряжение изоляции между входом и корпусом | 2 кВ AC |
| Испытательное напряжение изоляции между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Группа параметров | Значение |
| ЭМС-иммунитет | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; уровень light industry; перенапряжение 4 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие EN55015, EN55032 Class B, EN61000-3-2 Class C при нагрузке ≥75%, EN61000-3-3, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, UL1012, CAN/CSA-C22.2 No.107.1-01, UL879, CSA C22.2 No.207-M89, EN61347-1, EN61347-2-13, UL60950-1, TUV EN60950-1, J61347-1, J61347-2-13 |
| Исполнение по защите | IP65 или IP67 |
Габаритные и массогабаритные данные
| Параметр | Значение |
| Габаритные размеры | 222,2 × 68 × 38,8 мм |
| Длина для исполнения C | 229 × 68 × 38,8 мм |
| Масса | 1,0 кг |
| Масса упаковки | 13 кг |
| Количество в упаковке | 12 шт. |
| Объем упаковки | 0,58 CUFT для CLG-150-Blank/A/B; 0,96 CUFT для CLG-150-C |
Надежность
| Параметр | Значение |
| MTBF | 303,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Расшифровка исполнения CLG-150-20A
| Элемент | Значение |
| CLG | Серия CLG |
| 150 | Мощность 150 Вт |
| 20 | Номинальное выходное напряжение 20 В |
| A | Исполнение IP65, регулировка напряжения и тока внутренним потенциометром |
Примечания
- Если не оговорено иное, все параметры измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, нестабильность по сети и нестабильность по нагрузке.
- См. раздел «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки; подробности см. в статических характеристиках.
- Исполнения A и C допускают регулировку внутренним потенциометром.
- Схема безопасности и ЭМС соответствует EN60598-1, 8750(UL), CNS15233, GB7000.1, FCC part 18.
- Источник питания рассматривается как компонент, работающий совместно с конечным изделием; ЭМС-показатели зависят от полной установки.
- Для соответствия последним требованиям ErP для светотехнических приборов изделие допускается применять только за выключателем, без постоянного подключения к сети.
