Особенности

Универсальный диапазон входного напряжения переменного тока / Полный диапазон (до 295В AC)
Встроенная функция активной коррекции коэффициента мощности
Высокий КПД до 91%
Защита: Короткое замыкание / Перегрузка по току / Перенапряжение / Перегрев
Охлаждение с помощью свободной конвекции воздуха
Точка ограничения по току регулируется через выходной кабель или внутренний потенциометр
Степень защиты IP65 / IP67 для внутренней или наружной установки
Подходит для светодиодного освещения и для применения в динамических вывесках
Соответствие международным стандартам безопасности для осветительных приборов

Cпецификация

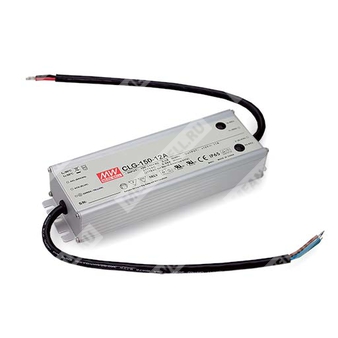

Модель: CLG-150-24

Выходные параметры

Напряжение постоянного тока: 24В
Диапазон рабочего тока (постоянный ток): 18 ~ 24В
Номинальный ток: 6.3А
Номинальная мощность: 151.2Вт
Пульсации и шум (макс): 150mVp-p
Диапазон подстройки напряжения: 22 ~ 27В (регулируется внутренним потенциометром; только для типов A и C)
Диапазон подстройки тока: 3.15 ~ 6.3А
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания выходного напряжения: 3000мс, 80мс / 115В AC; 500мс, 80мс / 230В AC при полной нагрузке
Время удержания напряжения (типовое): 50мс / 230В AC; 16мс / 115В AC при полной нагрузке

Входные параметры

Диапазон входного напряжения: 90 ~ 295В AC, 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (типовой): PF >0.98 при 115В AC, PF >0.95 при 230В AC, PF >0.93 при 277В AC при полной нагрузке
Общее гармоническое искажение: THD < 20% при выходной нагрузке ≥75% при входе 115В AC/230В AC и выходной нагрузке ≥75% при входе 277В AC
КПД (типовой): 90%
Потребляемый ток AC (типовой): 2A / 115В AC; 1A / 230В AC; 0.68A / 277В AC
Пусковой ток (макс.): холодный пуск 65A (ширина импульса = 595 мкс, измерено при 50% Ipeak) при 230В AC
Максимальное количество источников питания на автоматический выключатель 16А: 3 шт. (выключатель тип B) / 5 шт. (выключатель тип C) при 230В AC
Ток утечки: менее 1мА / 240В AC

Защита

Ограничение по току (типовое): 95-108%
Тип защиты по току: Постоянное ограничение тока, автоматическое восстановление после устранения неисправности
Перенапряжение: 28 ~ 34В
Тип защиты по перенапряжению: Отключение и фиксация выхода, для восстановления – перезапуск питания
Перегрев: Отключение выходного напряжения, для восстановления – перезапуск питания

Окружающая среда

Рабочая температура: от -30 до +70℃ (см. "Кривую снижения мощности")
Рабочая влажность: 20 ~ 95% RH без конденсации
Температура и влажность хранения: от -40 до +80℃, 10 ~ 95% RH
Температурный коэффициент: ±0.03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 5G, 12мин/1цикл, время испытания 72 минуты по осям X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL8750, CSA C22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSA C22.2 No.207-M89, EN61347-1, EN61347-2-13 (независимый, кроме типа CLG-150 C), UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 (кроме CLG-150 C), EAC TP TC 004
Испытательное напряжение: Вход-выход: 3,75кВ AC; Вход-корпус: 2кВ AC; Выход-корпус: 0,5кВ AC
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100МОм / 500В DC / 25℃ / 70% RH
Электромагнитные выбросы: Соответствует EN55015, EN55032 класс B, EN61000-3-2 класс C (≥75% нагрузки); EN61000-3-3, EAC TP TC 020
Электромагнитная устойчивость: Соответствует EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, промышленный уровень (импульс 4кВ), EAC TP TC 020

Прочее

Среднее время наработки на отказ (MTBF): 303,7 тыс. часов мин. (MIL-HDBK-217F, 25℃)
Размеры: 222,2×68×38,8 мм (Д×Ш×В)
Упаковка: 1,0 кг; 12 шт./13 кг/0,58куб.фут.

Примечания

1. Все параметры, специально не оговоренные, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются при полосе пропускания 20МГц с использованием 12-дюймовой скрученной пары проводов с параллельно подключенными конденсаторами 0,1мкФ и 47мкФ.
3. Допуск: включает допуск готовности, нестабильность по входному напряжению и нестабильность по нагрузке.
4. См. раздел “Методы управления светодиодными модулями”.
5. При низких входных напряжениях может потребоваться снижение мощности. Пожалуйста, ознакомьтесь со статической характеристикой для получения дополнительных данных.
6. Только для типа A и типа C.
7. Безопасность и ЭМС разработаны в соответствии с EN60598-1, UL8750, CNS15233, GB7000.1, FCC часть 18.
8. Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования. Поскольку ЭМС-показатели могут быть изменены в зависимости от окончательной установки, производителям необходимо повторно проходить квалификацию по директиве ЭМС для полного изделия.
9. Для выполнения требований последних регламентов ErP для светотехнической продукции данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.

Основные параметры

Выход:
Напряжение постоянного тока 24V
Номинальный ток

6.3A
Номинальная мощность 151W
Уровень шума на выходе 150mVp-p
Допустимое отклонение напряжения ±1.0%
Нестабильность выходного напряжения по сети ±0.5%
Нестабильность по нагрузке ±0.5%
Время установки, время нарастания 3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load
Время удержания 50ms / 230VAC 16ms / 115VAC at full load
Область стабилизированного тока 18-24V
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 - 63Hz
КПД 90%
Переменный ток 2A / 115VAC 1A / 230VAC 0.68A / 277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Коррекция коэффициента мощности PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load
Защита:
Защита от перенапряжения 28 - 34V / Protection type: Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved
Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 303.7K hrs min. MIL-HDBK-217F (25℃)
Габаритные размеры 222.2*68*38.8mm (L*W*H)
Упаковка 1.0Kg; 12pcs/13Kg/0.58CUFT
Производственный статус Снят с производства
