Особенности

Универсальный диапазон входного напряжения переменного тока / полный диапазон (до 295В AC)
Встроенная функция активной коррекции коэффициента мощности
Высокий КПД — до 91%
Защита: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение посредством свободной конвекции воздуха
Установка точки защиты по току производится через выходной кабель или внутренний подстроечный резистор
Конструкция с уровнем защиты IP65 / IP67 для внутренней и наружной установки
Подходит для светодиодного освещения и применения в бегущих строках
Соответствие международным требованиям безопасности для светотехнической продукции

Cпецификация

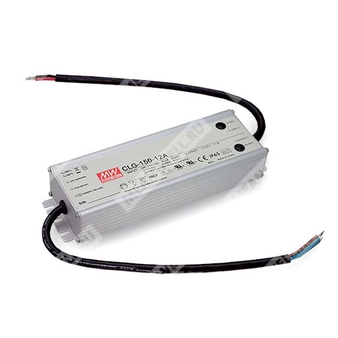

Модель: CLG-150-24A

Выходные параметры

Напряжение постоянного тока:24В
Область работы в режиме постоянного тока:18 ~ 24В
Номинальный ток:6,3А
Номинальная мощность:151,2Вт
Пульсации и шум (макс.):150мВpp
Диапазон подстройки выходного напряжения:18 ~ 24В. Подстройка возможна внутренним подстроечным резистором (только тип А и С)
Диапазон подстройки выходного тока:3,15 ~ 6,3А
Нестабильность по входному напряжению:±0,5%
Нестабильность по нагрузке:±0,5%
Время готовности, время нарастания выходного напряжения:500мс, 80мс / 230В AC, при полной нагрузке
Время удержания напряжения:50мс / 230В AC при полной нагрузке
Допуск по напряжению:±1,0%

Входные параметры

Диапазон входного напряжения:90 ~ 295В AC, 127 ~ 417В DC
Диапазон частоты:47 ~ 63Гц
Коэффициент мощности (типовой):PF>0,95 / 230В AC при полной нагрузке (см. график "Power Factor Characteristic")
КПД (типовой):90%
Потребляемый ток AC:1А / 230В AC
Пусковой ток (макс.):Холодный пуск 65А (ширина импульса=595мкс, измерено при 50% амплитуды) на 230В AC
Общее гармоническое искажение:THD< 20% при нагрузке на выходе ≥ 75% при 115В/230В AC и при нагрузке на выходе ≥ 75% при 277В AC
Ток утечки:<1мА / 240В AC
Максимальное количество блоков питания на автоматическом выключателе 16A:5 устройств (автомат типа C) при 230В AC

Защита

Защита от перегрузки по току (типовая):95 ~ 108%. Тип защиты: Ограничение по току с автоматическим восстановлением после устранения неисправности
Защита от короткого замыкания:Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Защита от перенапряжения:28 ~ 34В. Тип защиты: Отключение и блокировка выходного напряжения до повторного включения питания
Защита от перегрева:Отключение выходного напряжения, восстановление после повторного включения

Условия эксплуатации

Рабочая температура:-30 ~ +70℃ (см. график "Derating Curve")
Рабочая влажность:20 ~ 95% RH, без конденсации
Температура и влажность хранения:-40 ~ +80℃, 10 ~ 95% RH
Температурный коэффициент:±0,03% / ℃ (0 ~ 50℃)
Вибрация:10 ~ 500Гц, 5G, 12 мин. / 1 цикл, по 72 мин. вдоль осей X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности:UL8750, CSA C22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 № 107.1-01, UL879, CSA C22.2 № 207-M89, EN61347-1, EN61347-2-13, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 (кроме типа C), EAC TP TC 004 утверждено
Испытательное напряжение:Вход-выход: 3,75 кВ AC, вход-земля: 2 кВ AC, выход-земля: 0,5 кВ AC
Сопротивление изоляции:Вход-выход, вход-земля, выход-земля: 100МОм / 500В DC / 25℃ / 70% RH
Электромагнитные помехи:Соответствие EN55015, EN55032 Класс B, EN61000-3-2 Класс C (≥75% нагрузки); EN61000-3-3, EAC TP TC 020
ЭМС устойчивость:Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, промышленный уровень (импульс 4кВ), EAC TP TC 020

Прочее

Среднее время наработки на отказ (MTBF):303,7 тыс. ч мин. (MIL-HDBK-217F, 25℃)
Габариты:222,2*68*38,8мм (Д*Ш*В)
Упаковка:1,0кг; 12шт/13кг/0,58куб.фут

Примечания

1. Все параметры, не указанные особо, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются на полосе пропускания 20МГц, с использованием скрученной пары проводов длиной 12", оконцованных параллельно подключенными конденсаторами 0,1мкФ и 47мкФ.
3. Допуск: включает допуск на установку, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Подробнее см. раздел "Методы драйвинга светодиодов".
5. Дерейтинг возможен при низких входных напряжениях. См. характеристику статической нагрузки для уточнения.
6. Только для типа А и С.
7. Конструкция по безопасности и электромагнитной совместимости соответствует EN60598-1, UL8750, CNS15233, GB7000.1, FCC Part 18.
8. Источник питания рассчитан на работу в составе конечного оборудования. Показатели электромагнитной совместимости будут зависеть от полной установки; производитель оборудования должен повторно подтвердить соответствие нормам ЭМС для законченного устройства.
9. Для выполнения требований последних норм ErP по светотехническим изделиям данный источник питания может использоваться только за выключателем, не подключаясь постоянно к электросети.

Основные параметры

Выход:
Напряжение постоянного тока 24V
Номинальный ток

6.3A
Номинальная мощность 151W
Уровень шума на выходе 150mVp-p
Диапазон регулировки напряжения 22 - 27V
Допустимое отклонение напряжения ±1.0%
Нестабильность выходного напряжения по сети ±0.5%
Нестабильность по нагрузке ±0.5%
Время установки, время нарастания 3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load
Время удержания 50ms / 230VAC 16ms / 115VAC at full load
Область стабилизированного тока 18-24V
Диапазон регулировки тока 3.15-6.3A
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 - 63Hz
КПД 90%
Переменный ток 2A / 115VAC 1A / 230VAC 0.68A / 277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Коррекция коэффициента мощности PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load
Защита:
Защита от перенапряжения 28 - 34V / Protection type: Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved
Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 303.7K hrs min. MIL-HDBK-217F (25℃)
Габаритные размеры 222.2*68*38.8mm (L*W*H)
Упаковка 1.0Kg; 12pcs/13Kg/0.58CUFT
Производственный статус Снят с производства
