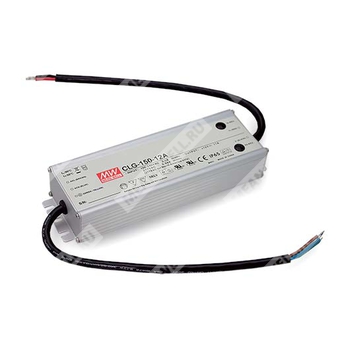

CLG-150-24B - импульсный источник питания 24 В постоянного тока для светодиодных нагрузок с режимом стабилизации напряжения и тока.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| CLG | Серия источников питания для светодиодного освещения |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| B | Исполнение B: степень защиты IP67, регулировка выходного тока через выходной кабель |
Краткое описание
CLG-150-24B — источник питания серии CLG-150 с одним выходом, предназначенный для питания светодиодных систем и других промышленных нагрузок, требующих 24 В постоянного тока. Изделие работает в широком диапазоне входного напряжения переменного тока, имеет активный корректор коэффициента мощности, высокую эффективность, встроенные виды защиты и исполнение с повышенной степенью защиты IP67.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 91%.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка точки защиты по перегрузке по току через выходной кабель или внутренний потенциометр.
- Исполнение IP65 / IP67 для внутренней и наружной установки.
- Подходит для светодиодного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для светотехнических применений.
- Срок службы, заявленный в документе, не приводится в этом описании.
Выходные параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки напряжения | 18 ~ 24 В |
| Номинальный выходной ток | 6,3 А |
| Номинальная выходная мощность | 151,2 Вт |
| Диапазон регулировки тока | 3,15 ~ 6,3 А |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установление, время нарастания | 500 мс, 80 мс при 230 В AC и полной нагрузке |
| Время удержания | 50 мс при 230 В AC / 16 мс при 115 В AC и полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,93 при 277 В AC, при полной нагрузке |
| Типовой КПД | 90% |
| Типовой входной ток | 1,5 А при 115 В AC; 0,8 А при 230 В AC; 0,68 А при 277 В AC |
| Пусковой ток | Холодный старт 65 А, twidth = 595 с, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
| Максимальное число источников на автомате 16 А | 3 шт. для автомата типа B; 5 шт. для автомата типа C при 230 В AC |
Параметры защиты
| Вид защиты | Характеристика |
|---|
| Перегрузка по току | 95 ~ 108% от номинала; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5 ~ 17 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5 G, 12 мин/цикл, продолжительность 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSA C22.2 No. 207-M89, EN61347-1, EN61347-2-13, независимая сертификация, UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, уровень light industry, импульс 4 кВ, EAC TP TC 020 |
| ЭМС-излучение | Соответствие EN55015, EN55032 Class B, EN61000-3-2 Class C при нагрузке ≥75%, EN61000-3-3, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 222,2 × 68 × 38,8 мм |
| Габариты исполнения C | 229 × 68 × 38,8 мм |
| Масса | 1,0 кг |
| Упаковка | 12 шт. / 13 кг / 0,58 куб. фута для CLG-150-Blank/A/B; 12 шт. / 13 кг / 0,96 куб. фута для CLG-150-C |
| Степень защиты | IP65 или IP67 в зависимости от исполнения |
Надежность
| Параметр | Значение |
|---|
| MTBF | 303,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов и варианты исполнения
| Исполнение | Особенности |
|---|
| Blank | IP67, кабель для подключения входа и выхода |
| A | IP65, регулировка выходного напряжения и уровня стабилизации тока внутренним потенциометром |
| B | IP67, регулировка уровня стабилизации тока через выходной кабель |
| C | IP67, клеммная колодка для подключения входа и выхода, регулировка внутренним потенциометром |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены в полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- См. раздел «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться дерейтинг. Дополнительные сведения приведены в статических характеристиках.
- Регулировка по напряжению и току доступна только для исполнений A и C.
- Требования по безопасности и ЭМС: EN60598-1, подраздел 8750 (UL), CNS15233, GB7000.1, FCC part 18.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Из-за влияния полной установки на ЭМС конечный изготовитель должен провести повторную квалификацию ЭМС на конечной установке.
- Для выполнения требований последнего регламента ErP для светотехнических изделий данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
Дополнительные сведения
Параметр постоянного тока в составе выходной характеристики подтверждает пригодность изделия для режима стабилизации тока светодиодных нагрузок. Для исполнения B уровень выходного тока изменяется путем подключения резистора между выводами ADJ1 и ADJ2: разомкнутое состояние соответствует немного более 100% номинального тока, 4,7 кОм — 100%, 620 Ом — 75%, 82 Ом — 50%, короткое замыкание — немного менее 50%.
Температура корпуса, обозначенная как T case, является максимальной температурой корпуса и должна использоваться при тепловом проектировании конечного изделия.
