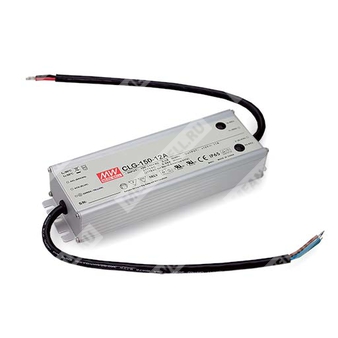

CLG-150-30
Особенности
Универсальный диапазон входного напряжения переменного тока / полный диапазон (до 295 В AC)
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 91%
Защита: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение за счет естественной конвекции воздуха
Уставка точки ограничения по току (OCP) регулируется через выходной кабель или внутренний подстроечный резистор
Конструкция с классом защиты IP65 / IP67 для использования внутри и вне помещений
Подходит для светодиодного освещения и светящихся вывесок
Соответствие мировым требованиям безопасности для осветительных устройств
Cпецификация
Модель: CLG-150-30
Выходные параметры
Напряжение постоянного тока: 30В
Номинальный ток: 5А
Номинальная мощность: 150Вт
Диапазон подстройки напряжения: 22.5 ~ 30В
Диапазон подстройки тока: 2.5 ~ 5А
Пульсации и шум (макс.): 150мВ p-p
Точность напряжения: ±1.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания: 3000мс, 80мс/115В AC; 500мс, 80мс/230В AC при полной нагрузке
Время удержания напряжения: 50мс / 230В AC; 16мс / 115В AC при полной нагрузке
Диапазон подстройки напряжения (внутренний подстроечный резистор, только тип A и C): 26 ~ 32В
Диапазон подстройки тока (только тип A и C): 2.5 ~ 5А
Входные параметры
Диапазон входного напряжения: 90 ~ 295В AC; 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (типич.): PF>0.98 при 115В AC, PF>0.95 при 230В AC, PF>0.93 при 277В AC при полной нагрузке
КПД (типич.): 91%
Потребляемый ток AC (типич.): 2A / 115В AC; 1A / 230В AC; 0.68A / 277В AC
Пусковой ток (макс.): холодный пуск 65A (ширина импульса = 595мкс измерено при 50% Iпик) при 230В AC
Ток утечки: менее 1мА / 240В AC
Общее гармоническое искажение: THD< 20% при нагрузке на выходе ≥75% при 115В AC/230В AC, нагрузке ≥75% при 277В AC
Макс. количество блоков на автоматическом выключателе 16A: 3 устройства (автомат типа B) / 5 устройств (автомат типа C) при 230В AC
Защита
Перегрузка по току: 95 ~ 108% (типовое значение). Тип защиты: ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности
Короткое замыкание: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 33 ~ 39В. Тип защиты: отключение выходного напряжения, повторное включение питания для восстановления работы
Перегрев: отключение выходного напряжения, повторное включение питания для восстановления работы
Эксплуатационные параметры окружающей среды
Рабочая температура: от -30 до +70°С (см. «Кривая снижения мощности»)
Рабочая влажность: от 20 до 95% относительной влажности без конденсации
Температура и влажность хранения: от -40 до +80°С, от 10 до 95% относительной влажности
Температурный коэффициент: ±0.03%/°С (0 ~ 50°С)
Вибрация: 10 ~ 500Гц, 5G 12мин/1 цикл, 72 мин по осям X, Y, Z
Безопасность и электромагнитная совместимость (EMC)
Стандарты безопасности: UL8750, CSA C22.2 № 250.0-08, UL1012, CAN/CSA-C22.2 № 107.1-01, UL879, CSA C22.2 № 207-M89, EN61347-1, EN61347-2-13, независимая конструкция (кроме типа C), UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 (кроме CLG-150 C типа), EAC TP TC 004
Испытательное напряжение: Вход-выход: 3.75кВ AC; Вход-корпус: 2кВ AC; Выход-корпус: 0.5кВ AC
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500В DC / 25°С / 70% RH
ЭМС – помехоустойчивость: Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, уровень легкой промышленности (импульсы 4кВ), EAC TP TC 020
ЭМС – излучение: Соответствие EN55015, EN55032 класс B, EN61000-3-2 класс C (≥75% нагрузки), EN61000-3-3, EAC TP TC 020
Прочие параметры
MTBF: 303.7 тыс. ч. мин. (MIL-HDBK-217F, 25°С)
Размеры: 222.2 x 68 x 38.8 мм (ДхШхВ – CLG-150-Blank/A/B); 229 x 68 x 38.8 мм (ДхШхВ – CLG-150-C)
Упаковка: 1.0 кг; 12 шт/13 кг/0.58 куб. фут (CLG-150-Blank/A/B); 1.0 кг; 12 шт/13 кг/0.96 куб. фут (CLG-150-C)
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°С.
2. Пульсации и шум измеряются на полосе пропускания 20МГц с помощью 30см скрученной пары проводов, оконцованных параллельными конденсаторами 0,1мкФ и 47мкФ.
3. Точность: включает отклонение уставки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. См. раздел «Методы драйва светодиодного модуля».
5. При низких входных напряжениях может потребоваться снижение мощности. Пожалуйста, проверьте график статических характеристик для получения подробной информации.
6. Только тип A и тип C.
7. Конструкция по требованиям стандартов безопасности и ЭМС соответствует EN60598-1, UL8750, CNS15233, GB7000.1, FCC part 18.
8. Источник питания рассматривается в качестве компонента и будет работать в составе конечного устройства. Так как показатели ЭМС могут зависеть от установки, производителям конечного оборудования необходимо повторно сертифицировать его на соответствие Директиве по ЭМС после окончательной сборки.
9. Для выполнения требований последней редакции регламента ERP для осветительных приборов данный светодиодный источник питания может использоваться только за выключателем и не может быть постоянно подключен к питающей сети.
Основные параметры
Выход: | |
Напряжение постоянного тока | 30V |
Номинальный ток | 5A |
Номинальная мощность | 150W |
Уровень шума на выходе | 150mVp-p |
Допустимое отклонение напряжения | ±1.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±0.5% |
Время установки, время нарастания | 3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load |
Время удержания | 50ms / 230VAC 16ms / 115VAC at full load |
Область стабилизированного тока | 22.5 - 30V |
Вход: | |
Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
Диапазон частот | 47 - 63Hz |
КПД | 91% |
Переменный ток | 2A / 115VAC 1A / 230VAC 0.68A / 277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
Коррекция коэффициента мощности | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load |
Защита: | |
Защита от перенапряжения | 33 - 39V / Protection type: Shut down and latch off o/p voltage, re-power on to recover |
Условия окр. среды: | |
Диапазон рабочих температур | -30 - +70°C |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved |
Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 303.7K hrs min. MIL-HDBK-217F (25℃) |
Габаритные размеры | 222.2*68*38.8mm (L*W*H) |
Упаковка | 1.0Kg; 12pcs/13Kg/0.58CUFT |
Производственный статус | Снят с производства |
