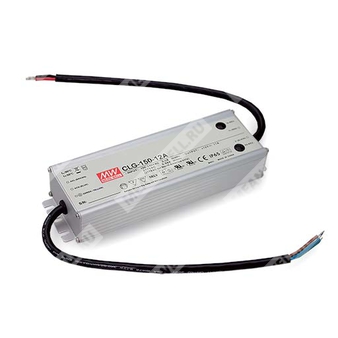

CLG-150-30A
Особенности
Универсальный диапазон входного напряжения переменного тока / полный диапазон (до 295 В AC)
Встроенная функция активной коррекции коэффициента мощности
Высокий КПД до 91%
Защита: Короткое замыкание / Перегрузка по току / Перенапряжение / Перегрев
Охлаждение посредством свободной конвекции воздуха
Точка срабатывания ограничения по току (OCP) регулируется через выходной кабель или внутренний потенциометр
Степень защиты IP65 / IP67 для внутренней или наружной установки
Подходит для светодиодного освещения и применения в движущихся знаках
Соответствие мировым стандартам безопасности для освещения
Cпецификация
Модель: CLG-150-30A
Выходные параметры
Напряжение постоянного тока: 30В
Диапазон поддержания постоянного тока: 22.5 ~ 30В
Номинальный ток: 5A
Номинальная мощность: 150ВТ
Пульсации и шум (макс.): 150мВpp
Диапазон подстройки напряжения: 26 ~ 32В (регулируется внутренним потенциометром только для типа A и C)
Диапазон подстройки тока: 2.5 ~ 5A
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Точность установки выходного напряжения: ±1.0%
Время готовности, время нарастания выходного напряжения: 500мс, 80мс / 230В AC при полной нагрузке
Время удержания напряжения: 50мс / 230В AC, 16мс / 115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 90 ~ 295В AC, 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (тип.): PF>0,98 при 115В AC, PF>0,95 при 230В AC, PF>0,93 при 277В AC при полной нагрузке
Полные гармонические искажения: THD<20% при выходной нагрузке ≥75% и входе 115В/230В AC, и при выходной нагрузке ≥75% и входе 277В AC
КПД (тип.): 91%
Потребляемый ток AC (тип.): 2A / 115В AC, 1A / 230В AC, 0,68A / 277В AC
Пусковой ток (макс.): Холодный старт 65A (ширина 595 мкс, измерено при 50% Iпик) при 230В AC
Максимальное количество БП на автомате 16A: 3 штуки (автомат типа B) / 5 штук (автомат типа C) при 230В AC
Ток утечки: <1мА / 240В AC
Защита
Защита от перегрузки по току: 95 ~ 108%, режим постоянного ограничения по току, автоматическое восстановление после устранения неисправности
Защита от короткого замыкания: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Защита от перенапряжения: 33 ~ 39В, отключение выходного напряжения, повторное включение для восстановления
Защита от перегрева: Отключение выходного напряжения, повторное включение для восстановления
Параметры окружающей среды
Рабочая температура: от -40 до +80°C, 20 ~ 95% RH без конденсации
Температура хранения, влажность: от -40 до +80°C, 10 ~ 95% RH
Температурный коэффициент: ±0.03%/°C (0 ~ 50°C)
Вибрация: 10~500 Гц, 5G, 12мин./1 цикл, по 72 мин. вдоль осей X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL8750, CSA C22.2 № 250.0-08, UL1012, CAN/CSA-C22.2 № 107.1-01, UL879, CSA C22.2 № 207-M89, EN61347-1, EN61347-2-13, независимый (кроме типа C), UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 (кроме типа C), EAC TP TC 004
Испытательное напряжение: Вход-выход: 3,75 кВ AC, вход-корпус: 2 кВ AC, выход-корпус: 0,5 кВ AC
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500В DC / 25°C / 70% RH
ЭМС-эмиссия: Соответствие EN55015, EN55032 класс B, EN61000-3-2 класс C (≥75% нагрузка); EN61000-3-3, EAC TP TC 020
ЭМС-иммунитет: Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, уровень light industry (скачки 4кВ), EAC TP TC 020
Другое
MTBF: 303,7 тыс. ч минимально (MIL-HDBK-217F, 25°C)
Размеры: 222.2*68*38.8мм (Д*Ш*В)
Упаковка: 1,0 кг; 12 шт./13 кг/0,58 куб. фута
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измерены при полосе пропускания 20МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельно конденсаторами 0,1мкФ и 47мкФ.
3. Точность установки: включает нестабильность по входному напряжению, нагрузке и времени готовности.
4. См. раздел "Методы питания светодиодных модулей".
5. Необходимость снижения мощности может возникать при низких входных напряжениях. Пожалуйста, ознакомьтесь с характеристикой статического режима для получения дополнительной информации.
6. Только для типа A и C.
7. Расчет безопасности и ЭМС произведён согласно EN60598-1, UL8750, CNS15233, GB7000.1, FCC часть 18.
9. Для соответствия требованиям последних ErP-стандартов по эксплуатационному расходу, данный светодиодный источник питания может использоваться только совместно с выключателем и не должен быть навсегда подключён к сети.
Основные параметры
Выход: | |
Напряжение постоянного тока | 30V |
Номинальный ток | 5A |
Номинальная мощность | 150W |
Уровень шума на выходе | 150mVp-p |
Диапазон регулировки напряжения | 26 - 32V |
Допустимое отклонение напряжения | ±1.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±0.5% |
Время установки, время нарастания | 3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load |
Время удержания | 50ms / 230VAC 16ms / 115VAC at full load |
Область стабилизированного тока | 22.5 - 30V |
Диапазон регулировки тока | 2.5 - 5A |
Вход: | |
Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
Диапазон частот | 47 - 63Hz |
КПД | 91% |
Переменный ток | 2A / 115VAC 1A / 230VAC 0.68A / 277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
Коррекция коэффициента мощности | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load |
Защита: | |
Защита от перенапряжения | 33 - 39V / Protection type: Shut down and latch off o/p voltage, re-power on to recover |
Условия окр. среды: | |
Диапазон рабочих температур | -30 - +70°C |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved |
Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 303.7K hrs min. MIL-HDBK-217F (25℃) |
Габаритные размеры | 222.2*68*38.8mm (L*W*H) |
Упаковка | 1.0Kg; 12pcs/13Kg/0.58CUFT |
Производственный статус | Снят с производства |
