CLG-150-36

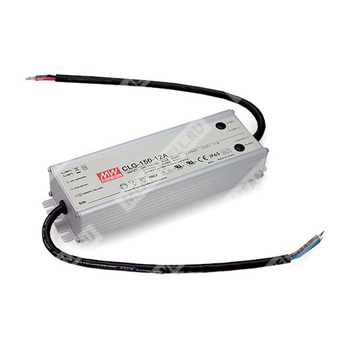

CLG-150-36 - герметичный импульсный источник питания 150 Вт с одним выходом 36 В для светодиодных систем и промышленной электроники.
Описание
CLG-150-36 — это одновыходной импульсный источник питания серии CLG-150 мощностью 150 Вт, предназначенный для питания светодиодных нагрузок и систем промышленного назначения. Модель выполнена в защищённом исполнении с вариантами IP65/IP67, поддерживает универсальный диапазон входного напряжения переменного тока, активную коррекцию коэффициента мощности и работу в режиме CV+CC (стабилизация напряжения и постоянного тока).
Источник питания рассчитан на применение в наружных и внутренних установках, включая светотехнические системы, где требуется высокая эффективность, устойчивость к помехам и защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
Расшифровка партномера
| Параметр | Расшифровка |
| CLG | Серия герметичных светодиодных источников питания Mean Well |
| 150 | Номинальная мощность 150 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 91%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Регулировка точки ограничения тока через выходной кабель или внутренний потенциометр, в зависимости от исполнения.
- Исполнение IP65 / IP67 для внутреннего и наружного монтажа.
- Подходит для светодиодного освещения и световых указателей.
- Соответствие мировым требованиям безопасности для светотехники.
- 3 года гарантии.
Назначение
Источник питания предназначен для систем светодиодного освещения, световых вывесок, а также для промышленной и инфраструктурной аппаратуры, где требуется стабилизированное питание постоянного напряжения 36 В с режимом ограничения тока.
Основные электрические параметры
| Параметр | Значение для CLG-150-36 |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный ток | 4,2 А |
| Номинальная мощность | 151,2 Вт |
| Диапазон регулировки выходного напряжения | 27 ~ 36 В |
| Диапазон регулировки тока | 2,1 ~ 4,2 А |
| Пульсации и шум | 200 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 5000 мс, 80 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 115 В AC и полной нагрузке; 50 мс при 230 В AC и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,93 при 277 В AC при полной нагрузке |
| Ток потребления, тип. | 1,2 А / 115 В AC; 0,8 А / 230 В AC; 0,68 А / 277 В AC |
| Пусковой ток, макс. | 65 А, холодный старт, twidth = 595 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
Выход и характеристики режима стабилизации
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный ток | 4,2 А |
| Номинальная мощность | 151,2 Вт |
| Регион постоянного тока | 33 ~ 39 В |
| Порог защиты от перенапряжения | 42 ~ 50 В |
| Порог защиты по току | 95 ~ 108% |
| Тип защиты по перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения питания |
| Тип защиты от перегрева | Отключение выходного напряжения с восстановлением после повторного включения питания |
Параметры для сравнения по серии
| Параметр | Значение |
| Диапазон изменения выходного напряжения в серии | 9 ~ 12 В; 11,25 ~ 15 В; 15 ~ 20 В; 18 ~ 24 В; 22,5 ~ 30 В; 27 ~ 36 В; 36 ~ 48 В |
| Регулировка выходного напряжения | Возможна для исполнений A и C через внутренний потенциометр |
| Регулировка тока | Возможна для исполнений A и C через внутренний потенциометр; для исполнения B через выходной кабель |
Энергетические и эксплуатационные параметры
| Параметр | Значение |
| КПД, тип. | 91% |
| Тепловой коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Диапазон рабочей температуры | -30 ~ +70°C |
| Диапазон рабочей влажности | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| MTBF | 303,7 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
| Нормы ЭМС-помехоустойчивости | EN61000-4-2,3,4,5,6,8,11; EN61547; EN55024; уровень light industry, импульс 4 кВ; EAC TP TC 020 |
| Нормы ЭМС-излучения | EN55015; EN55032 Class B; EN61000-3-2 Class C (при нагрузке ≥75%); EN61000-3-3; EAC TP TC 020 |
| Соответствие по безопасности | UL8750, CSA C22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSA C22.2 No.207-M89, EN61347-1, EN61347-2-13, UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13, EAC TP TC 004 |
Конструктивное исполнение
| Параметр | Значение |
| Габариты | 222,2 × 68 × 38,8 мм (Д × Ш × В) |
| Масса | 1,0 кг |
| Упаковка | 12 шт. / 13 кг / 0,58 куб. фута |
| Степень защиты | IP65 или IP67 в зависимости от исполнения |
| Охлаждение | Свободная конвекция воздуха |
Исполнения
| Исполнение | Особенности |
| Blank | IP67, кабель для подключения I/O |
| A | IP65, выходное напряжение и уровень постоянного тока регулируются внутренним потенциометром |
| B | IP67, уровень постоянного тока регулируется через выходной кабель |
| C | Клеммный блок для подключения I/O, выходное напряжение и уровень постоянного тока регулируются внутренним потенциометром |
Подключение
| Назначение | Обозначение |
| Вход переменного тока | AC/L, AC/N, FG |
| Выход постоянного тока | +V, -V |
| Регулировка тока для исполнения B | ADJ1, ADJ2 |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. См. раздел «Методы питания светодиодного модуля».
5. При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует смотреть статические характеристики.
6. Только для исполнений A и C.
7. Проектирование по безопасности и ЭМС соответствует EN60598-1, UL8750, CNS15233, GB7000.1, FCC Part 18.
8. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС-характеристики зависят от полной установки, конечный изготовитель должен повторно подтвердить соответствие ЭМС-директиве для завершённой системы.
9. Для выполнения требований последней редакции ErP для светильников данный LED-источник питания может использоваться только за выключателем, без постоянного подключения к сети.
Методы питания светодиодного модуля
Существуют два основных способа питания светодиодов: прямое питание и питание через светодиодный драйвер.
Типичный источник питания для светодиодов может работать либо в режиме постоянного напряжения, либо в режиме постоянного тока. Источники питания Mean Well с характеристикой CV+CC могут работать как в режиме CV, так и в режиме CC.
В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии проблем совместимости рекомендуется обращаться в Mean Well.
