CLG-150-36A

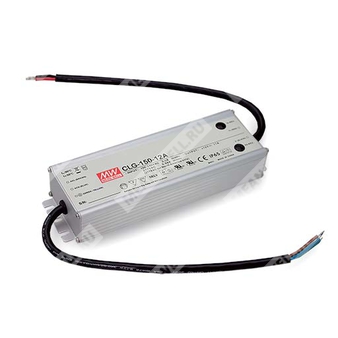

CLG-150-36A - источник питания 150 Вт для светодиодных нагрузок с регулируемым выходом и степенью защиты IP65.
Расшифровка партномера CLG-150-36A
| Обозначение | Расшифровка |
| CLG | Серия источников питания Mean Well для светодиодных применений |
| 150 | Номинальная мощность 150 Вт |
| 36 | Номинальное выходное напряжение 36 В |
| A | Исполнение A: степень защиты IP65, регулировка выходного напряжения и уровня стабилизации тока внутренним потенциометром |
Краткое описание
CLG-150-36A представляет собой одноканальный импульсный источник питания мощностью 150 Вт для светодиодных систем, работающий от универсальной сети переменного тока, с активной коррекцией коэффициента мощности, высокой эффективностью и комбинированной характеристикой постоянного напряжения/постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокая эффективность — до 91%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Регулировка точки ограничения тока по выходному кабелю или внутренним потенциометром.
- Исполнение с защитой IP65 / IP67 для внутренней и наружной установки.
- Подходит для светодиодного освещения и движущихся рекламных конструкций.
- Соответствие мировым требованиям безопасности для светотехники.
Описание
Серия CLG-150 предназначена для питания светодиодных модулей в режиме постоянного напряжения и постоянного тока. В зоне постоянного напряжения источник работает как стандартный стабилизированный источник питания, а в зоне постоянного тока ограничивает выходной ток при росте нагрузки. Такое построение позволяет применять изделие как в схемах с драйвером светодиодов, так и в схемах прямого питания светодиодных цепочек.
Для исполнения A предусмотрена регулировка выходного напряжения и уровня стабилизации тока через внутренний потенциометр. Доступ к регулировкам выполняется через резиновую заглушку на корпусе. Степень защиты IP65 обеспечивает применимость в защищённых условиях эксплуатации, включая наружные установки при соблюдении требований к монтажу.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 4,2 А |
| Номинальная мощность | 151,2 Вт |
| Диапазон регулировки выходного напряжения | 27 ~ 36 В |
| Диапазон регулировки выходного тока | 2,1 ~ 4,2 А |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска и нарастания | 3000 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 200 мВ п-п |
| Точность установки выходного напряжения | ±2,0% |
| Точность установки выходного тока | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,93 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 1,0 А при 230 В AC; 0,68 А при 277 В AC |
| Пусковой ток | 65 А, холодный старт, при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95 ~ 108% от номинала; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Срабатывание при 42 ~ 50 В; отключение выходного напряжения с восстановлением после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения с восстановлением после повторного включения питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C, с учётом кривой дерating |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; EN61547; EN55024; уровень light industry, импульс 4 кВ; EAC TP TC 020 |
| ЭМС-эмиссия | Соответствие EN55015, EN55032 Class B, EN61000-3-2 Class C при нагрузке ≥75%; EN61000-3-3; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSA C22.2 No. 207-M89, EN61347-1, EN61347-2-13, UL60950-1, TUV EN60950-1, J61347-1, J61347-2-13 |
| Степень защиты | IP65 |
Надёжность, габариты, упаковка
| Параметр | Значение |
| MTBF | 303,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 222,2 × 68 × 38,8 мм |
| Масса | 1,0 кг |
| Упаковка | 12 шт. / 13 кг / 0,58 куб. фут. для CLG-150-Blank/A/B |
| Упаковка для исполнения C | 1 кг; 12 шт. / 13 кг / 0,96 куб. фут. |
Подключение
| Параметр | Значение |
| Входные провода | AC/L: коричневый; AC/N: синий; FG: зелёно-жёлтый |
| Выходные провода | +V: коричневый, для 12 В — красный; -V: синий, для 12 В — чёрный |
| Длина проводов | 300 ±20 мм |
| Исполнение A | Выходное напряжение и уровень постоянного тока регулируются внутренним потенциометром |
| Исполнение B | Уровень постоянного тока регулируется через выходной кабель посредством резистора между ADJ1 и ADJ2 |
| Исполнение C | Терминальный блок для I/O соединения; выходное напряжение и уровень постоянного тока регулируются внутренним потенциометром |
Примечания
1. Все параметры, специально не оговорённые, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно соединёнными конденсаторами.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. См. раздел «Методы управления светодиодным модулем».
5. При низком входном напряжении может потребоваться дерейтинг. Подробности см. в статических характеристиках.
6. Только для исполнений A и C.
7. Проектирование безопасности и ЭМС выполнено в соответствии с EN60598-1, UL8750, CNS15233, GB7000.1, FCC Part 18.
8. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, конечный производитель обязан повторно подтвердить соответствие директивам ЭМС для готового изделия.
9. Для выполнения требований последнего регламента ErP для светильников данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
Сведения о постоянном токе
Номинальный рабочий участок для исполнения CLG-150-36A соответствует зоне постоянного напряжения с переходом в область стабилизации тока при достижении предельной нагрузки. Максимальное выходное напряжение в зоне постоянного тока зависит от конфигурации конечной системы и должно проверяться при интеграции в изделие.
