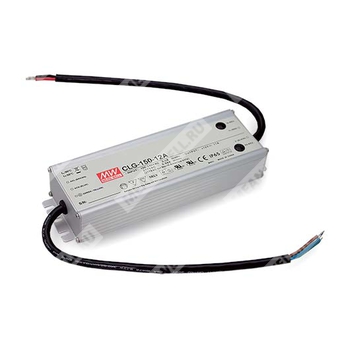

CLG-150-48 — импульсный источник питания 48 В, 3,2 А, 150 Вт для светодиодных систем с режимами CV/CC и защитами.
CLG-150-48 — это одновыходной импульсный источник питания мощностью 150 Вт с универсальным входом переменного тока, активной коррекцией коэффициента мощности, высоким КПД и поддержкой режима постоянного напряжения / постоянного тока для светодиодных нагрузок.
Расшифровка партномера
| Позиция | Расшифровка |
| CLG | Серия источников питания для светодиодных применений |
| 150 | Номинальная мощность 150 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 91%.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка точки ограничения по току через выходной кабель или внутренний потенциометр.
- Исполнения с классом защиты IP65 / IP67 для внутренней и наружной установки.
- Пригоден для светодиодного освещения и движущихся рекламных конструкций.
- Соответствие мировым требованиям безопасности для светотехники.
Применение
- Светодиодное освещение.
- Световые вывески и бегущие строки.
- Наружные и внутренние светотехнические системы.
- Системы с требованием режима постоянного напряжения и постоянного тока.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 36 ~ 48 В |
| Номинальный выходной ток | 3,2 А |
| Номинальная выходная мощность | 153,6 Вт |
| Диапазон регулировки тока | 1,6 ~ 3,2 А |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 3000 мс, 80 мс / 115 В перем. тока; 500 мс, 80 мс / 230 В перем. тока при полной нагрузке |
| Время удержания | 50 мс / 230 В перем. тока; 16 мс / 115 В перем. тока при полной нагрузке |
| Пульсации и шум | 200 мВп-п |
| Погрешность выходного напряжения | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В переменного тока; 127 ~ 417 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,98 / 115 В перем. тока; более 0,95 / 230 В перем. тока; более 0,93 / 277 В перем. тока при полной нагрузке |
| КПД | 91% |
| Входной ток | 0,68 А / 277 В перем. тока |
| Пусковой ток | 65 А, холодный старт, twidth=595 с, измерено при 50% Ipeak, 230 В перем. тока |
| Ток утечки | <1 мА / 240 В перем. тока |
| Максимум блоков питания на автомате 16 А | 3 единицы (автомат типа B) / 5 единиц (автомат типа C) при 230 В перем. тока |
Выходные параметры и область регулирования
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Область постоянного напряжения | 75 ~ 100% |
| Область постоянного тока | 100 ~ 75% |
| Защита от перегрузки по току | 95 ~ 108% |
| Тип защиты от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Тип защиты от короткого замыкания | Режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим перезапуском после повторного включения питания |
| Тип защиты от перегрева | Отключение выходного напряжения с последующим перезапуском после повторного включения питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин / цикл, в течение 72 мин по осям X, Y, Z |
| MTBF | 303,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Напряжение пробоя изоляции | I/P-O/P: 3,75 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; EN61547; EN55024; уровень light industry; импульс 4 кВ; EAC TP TC 020 |
| ЭМС-излучение | Соответствие EN55015, EN55032 Class B, EN61000-3-2 Class C (при нагрузке ≥75%), EN61000-3-3, EAC TP TC 020 |
| Соответствие стандартам безопасности | UL8750, CSA C22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSA C22.2 No.207-M89, EN61347-1, EN61347-2-13, независимые требования, UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 222,2 × 68 × 38,8 мм (CLG-150-Blank/A/B) |
| Габариты | 229 × 68 × 38,8 мм (CLG-150-C) |
| Масса | 1,0 кг; 12 шт. / 13 кг / 0,58 куб. фута (CLG-150-Blank/A/B) |
| Масса | 1,0 кг; 12 шт. / 13 кг / 0,96 куб. фута (CLG-150-C) |
Исполнения и способ регулировки
| Исполнение | Описание |
| Blank | IP67, кабель для подключения входа/выхода |
| A | IP65, регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
| B | IP67, регулировка уровня постоянного тока через выходной кабель |
| C | IP67, клеммный блок для подключения входа/выхода, регулировка внутренним потенциометром |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой которой являются параллельно соединенные конденсаторы 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- См. «Методы питания светодиодного модуля».
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Только для исполнений A и C.
- Конструкцию безопасности и ЭМС следует рассматривать в соответствии с EN60598-1, UL8750, CNS15233, GB7000.1, FCC part 18.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС-показатели зависят от полной установки.
- Для соответствия требованиям последней версии ErP для светильников данный источник питания может применяться только после выключателя без постоянного подключения к сети.
Режимы работы светодиодной нагрузки
Источник питания относится к классу устройств с характеристикой CV + CC и может работать как в режиме постоянного напряжения, так и в режиме постоянного тока. В области постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы. При наличии вопросов совместимости требуется обращение к MEAN WELL.
