Особенности

Универсальный диапазон входного напряжения переменного тока / Полный диапазон (до 295В переменного тока)
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 91%
Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение за счет свободной конвекции
Точка OCP (защита по току) регулируется через выходной кабель или внутренний подстроечный резистор
Конструкция с учетом IP65 / IP67 для внутренней или наружной установки
Подходит для светодиодного освещения и применения в световых вывесках с изменяемым изображением
Соответствие мировым стандартам безопасности для осветительных устройств

Cпецификация

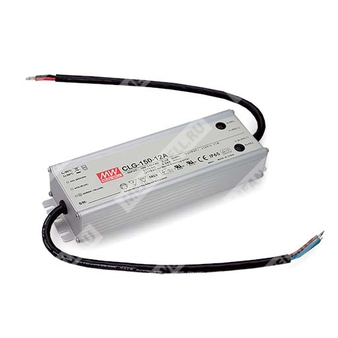

Модель: CLG-150-48A

Выходные параметры

Напряжение постоянного тока: 48В
Диапазон постоянного тока: 36~48В
Номинальный ток: 3,2А
Номинальная мощность: 153,6Вт
Пульсации и шум (макс.): 200мВ пик-пик
Диапазон подстройки напряжения: 40~56В (настраивается с помощью внутреннего подстроечника, только для типов A и C)
Диапазон подстройки тока: 1,6~3,2А
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности, время нарастания: 500мс, 80мс / 230В переменного тока при полной нагрузке
Время удержания напряжения (тип.): 50мс / 230В переменного тока, 16мс / 115В переменного тока при полной нагрузке

Входные параметры

Диапазон входного напряжения: 90~295В переменного тока, 127~417В постоянного тока
Частотный диапазон: 47~63Гц
Коэффициент мощности (тип.): PF>0,98/115В; PF>0,95/230В; PF>0,93/277В при полной нагрузке (см. график “Power Factor Characteristic”)
КПД (тип.): 91%
Потребляемый ток AC (тип.): 2A/115В; 1A/230В; 0,68A/277В
Пусковой ток (максимум): холодный старт 65А (длительность=595 мкс, измерено на 50% максимального тока) при 230В
Максимальное количество источников на автоматическом выключателе 16A: 3 устройства (выключатель типа B) / 5 устройств (выключатель типа C) при 230В
Ток утечки: <1мА / 240В переменного тока
Общее гармоническое искажение: THD<20% при нагрузке не менее 75% при 115В/230В входном напряжении и нагрузке не менее 75% при 277В входном напряжении

Защита

Перегрузка по току (тип.): 95~108% (Тип защиты: ограничение по току с постоянным значением, автоматическое восстановление после устранения неисправности)
Короткое замыкание: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 59~70В (Тип защиты: отключение выходного напряжения, включить заново для восстановления)
Перегрев: отключение выходного напряжения, включить заново для восстановления

Окружающая среда

Рабочая температура: от -30 до +70°С (см. график “Derating Curve”)
Рабочая влажность: 20~95% относительной влажности, без конденсации
Температура и влажность хранения: от -40 до +80°C, 10~95% относительной влажности
Температурный коэффициент: ±0,03%/°C (0~50°C)
Вибрация: 10~500Гц, 5G, 12 минут/1 цикл, по 72 минуты вдоль каждой оси X, Y, Z

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL8750, CSA C22.2 №250.0-08, UL1012, CAN/CSA-C22.2 №107.1-01, UL879, CSA C22.2 №207-M89, EN61347-1, EN61347-2-13 независимое (кроме типа CLG-150-С), UL60950-1, TUV EN60950-1, IP65 или IP67, J61347-1, J61347-2-13 (кроме типа CLG-150-С), EAC TP TC 004 утверждено
Испытательное напряжение: Вход-выход: 3,75кВ переменного тока, Вход-земля: 2кВ переменного тока, Выход-земля: 0,5кВ переменного тока
Сопротивление изоляции: Вход-выход, вход-земля, выход-земля: 100МОм/500В постоянного тока/25°C/70% относительной влажности
ЭМС-излучение: Соответствие EN55015, EN55032 Класс B, EN61000-3-2 Класс C (нагрузка не менее 75%); EN61000-3-3, EAC TP TC 020
ЭМС-устойчивость: Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61547, EN55024, уровень light industry (импульс 4кВ), EAC TP TC 020

Прочее

Среднее время безотказной работы (MTBF): 303,7 тыс. часов минимум MIL-HDBK-217F (25°C)
Габаритные размеры: 222,2×68×38,8мм (Д×Ш×В)
Упаковка: 1,0 кг; 12 шт/13 кг/0,58 кубического фута

Примечания

1. Все параметры, не отмеченные особо, измерены при входном напряжении 230В, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измерены на полосе пропускания 20МГц с применением 30см скрученной пары проводов и параллельных конденсаторов 0,1мкФ и 47мкФ.
3. Допуск: включает в себя погрешность установки, нестабильность по входному напряжению и по нагрузке.
4. См. раздел «Методы управления светодиодными модулями».
5. При пониженном входном напряжении может потребоваться снижение выходной мощности – см. график статических характеристик.
6. Только для типов А и С.
7. Соответствие требованиям безопасности и ЭМС согласно EN60598-1, UL8750, CNS15233, GB7000.1, FCC часть 18.
9. Для выполнения требований ErP по светильникам данный источник может использоваться только со включателем, без постоянного подключения к электросети.

Основные параметры

Выход:
Напряжение постоянного тока 48V
Номинальный ток

3.2A
Номинальная мощность 153W
Уровень шума на выходе 200mVp-p
Диапазон регулировки напряжения 40 - 56V
Допустимое отклонение напряжения ±1.0%
Нестабильность выходного напряжения по сети ±0.5%
Нестабильность по нагрузке ±0.5%
Время установки, время нарастания 3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load
Время удержания 50ms / 230VAC 16ms / 115VAC at full load
Область стабилизированного тока 36 - 48V
Диапазон регулировки тока 1.6-3.2A
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 - 63Hz
КПД 91%
Переменный ток 2A / 115VAC 1A / 230VAC 0.68A / 277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Коррекция коэффициента мощности PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load
Защита:
Защита от перенапряжения 59-70V / Protection type: Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved
Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 303.7K hrs min. MIL-HDBK-217F (25℃)
Габаритные размеры 222.2*68*38.8mm (L*W*H)
Упаковка 1.0Kg; 12pcs/13Kg/0.58CUFT
Производственный статус Снят с производства
