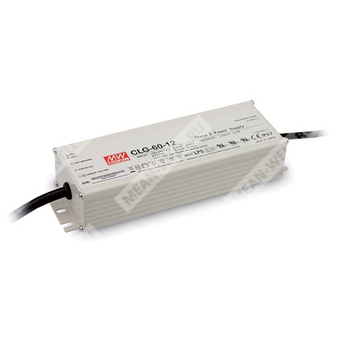

CLG-60-12
Особенности
Универсальный диапазон входного напряжения переменного тока / Полный диапазон (до 295В AC)
Встроенная функция активной коррекции коэффициента мощности
Высокий КПД до 89%
Защиты: Короткое замыкание / Перегрузка по току / Перенапряжение / Перегрев
Охлаждение за счет естественной конвекции воздуха
Степень защиты IP67 для использования внутри помещений или на улице
Класс изоляции II
Прошел тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и движущихся вывесок (см. примечание 2)
Соответствует мировым стандартам безопасности для освещения
Подходит для установки во влажных и пыльных помещениях
Cпецификация
Модель: CLG-60-12
Выходные параметры
Напряжение постоянного тока: 12В
Диапазон рабочего тока: 0 ~ 5А
Номинальная мощность: 60 Вт
Пульсации и шум (макс.): 2Vp-p
Диапазон подстройки напряжения: 10.8 ~ 13.2В
Диапазон подстройки тока: Фиксированный. Может быть изменен в диапазоне 3% ~ -25% от номинального выходного тока
Нестабильность по входному напряжению: ±3.0%
Нестабильность по нагрузке: ±5.0%
Время готовности: 500мс / 230В AC, 3000мс / 115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 90 ~ 295В AC / 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (типовой): PF>0.94 при 115В AC, PF>0.9 при 230В AC, PF>0.9 при 277В AC при полной нагрузке (см. кривую «Power Factor Characteristic»)
КПД (типовой): 85%
Потребляемый ток AC (типовой): 0.8A/115В AC, 0.4A/230В AC, 0.3A/277В AC
Пусковой ток: Холодный запуск 35А (twidth=45мкс, измерено на 50% от Ipeak) при 230В AC
Максимальное количество блоков питания на автомате 16А: 32 шт. (автомат типа B) / 32 шт. (автомат типа C) при 230В AC
Ток утечки: <0.75мА / 240В AC
Общее гармоническое искажение: Менее 20% при загрузке 70% и входе 115/230В AC или при загрузке 75% и входе 277В AC
Защита
Перегрузка по току: Тип защиты: постоянное ограничение тока, автоматическое восстановление после устранения неисправности, 95 ~ 110%
Короткое замыкание: Режим прерывистого ограничения нагрузки (hiccup mode), автоматическое восстановление после устранения неисправности
Перенапряжение: Тип защиты: отключение выходного напряжения, автоматическое восстановление после повторного включения питания, 13.8 ~ 16В
Перегрев: Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Эксплуатационные характеристики
Рабочая температура: -30 ~ +70°C (см. кривую понижения мощности)
Рабочая влажность: 20 ~ 95% относительной влажности, неконденсирующаяся
Температура и влажность хранения: -40 ~ +80°C, 10 ~ 95% относительной влажности
Коэффициент температурной нестабильности: ±0.03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 12мин./1 цикл, в течение 72 мин. по осям X, Y, Z
MTBF: не менее 495,700 ч., MIL-HDBK-217F (25°C)
Размеры: 195.6 x 61.5 x 38.8 мм (ДxШxВ)
Упаковка: 0.86 кг; 16 шт./14.8 кг/0.54 CUFT
Безопасность и электромагнитная совместимость
Испытательное напряжение: Вход-выход: 3.75кВ AC, вход-корпус: 2кВ AC, выход-корпус: 0.5кВ AC
Сопротивление изоляции: Вход-выход: 100Мом / 500В DC / 25°C / 70% RH
Стандарты безопасности: UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 independent, GB19510.1, GB19510.14
Эмиссия электромагнитных помех: Соответствие EN55015, EN61000-3-2 Class C (≥75% нагрузка); EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Иммунитет к электромагнитным помехам: Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (грозоразряд 4kV), EAC TP TC 020
Степень защиты: IP67
Источник ограниченной мощности: Да
Примечания
1. Все параметры, НЕ оговорённые отдельно, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Для светодиодного (LED) освещения и движущихся вывесок требуется оборудование класса II.
3. Диапазон допуска по выходному напряжению включает диапазон подстройки, линию и нагрузку при входе 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
4. Источник питания может эксплуатироваться при пониженном напряжении сети до 90В AC, но при сниженной эффективности.
5. В области работы с постоянным током все значения выходного напряжения и тока должны подбираться согласно приложениям и условиям эксплуатации конечного оборудования. При возникновении вопросов по совместимости, пожалуйста, обращайтесь в компанию MEAN WELL.
Основные параметры
Выход: | |
Напряжение постоянного тока | 12V |
Номинальный ток | 5A |
Диапазон тока | 0 ~ 5A |
Номинальная мощность | 60W |
Уровень шума на выходе | 2Vp-p |
Диапазон регулировки напряжения | 11.5 — 13V / Fixed can be modified between the range above |
Допустимое отклонение напряжения | ±10% |
Нестабильность выходного напряжения по сети | ±3.0% |
Нестабильность по нагрузке | ±5.0% |
Область стабилизированного тока | 8.4 - 12V |
Диапазон регулировки тока | Fixed. Can be modified between 3% ~ -25% rated output current |
Вход: | |
Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
Диапазон частот | 47 - 63Hz |
КПД | 85% |
Переменный ток | 0.8A/115VAC 0.4A/230VAC 0.3A/277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
Пусковой ток | COLD START 35A(twidth=45μs measured at 50% Ipeak) at 230VAC |
Коррекция коэффициента мощности | PF>0.94/115VAC, PF>0.9/230VAC, PF>0.9/277VAC at full load |
Защита: | |
Защита от перенапряжения | 13.8-16V |
Условия окр. среды: | |
Диапазон рабочих температур | -30 - +70°C |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for48V), CSA C22.2 No. 250.0-08(except for 48V), CSAC22.2 No. 207-M89(except for 48V), IP67, J61347-1, J61347-2-13 approved |
Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4KV), criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 495.7Khrs min. MIL-HDBK-217F (25℃) |
Габаритные размеры | 195.6*61.5*38.8mm (L*W*H) |
Упаковка | 0.86Kg; 16pcs/14.8Kg/0.54CUFT |
Производственный статус | Снят с производства |
