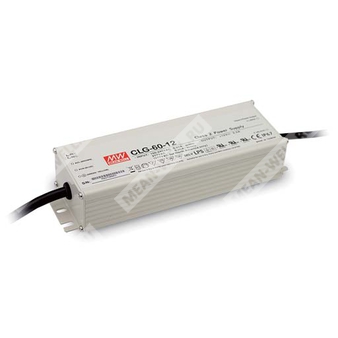

CLG-60-15
Особенности
Универсальный диапазон входного напряжения AC / Полный диапазон (до 295В AC)
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 89%
Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение воздушной конвекцией
IP67 для внутренней или наружной установки
Класс изоляции II, источник ограниченной мощности
Проходит испытания под максимальной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и динамических вывесок
Подходит для систем, соответствующих мировым требованиям по регулированию безопасности для освещения
Подходит для сухих / влажных / мокрых помещений
Спецификация
Модель: CLG-60-15
Выходные параметры
Напряжение постоянного тока: 15В
Диапазон поддержания тока: 10.5 ~ 15В
Номинальный ток: 4А
Диапазон рабочего тока: 0 ~ 4А
Номинальная мощность: 60Вт
Пульсации и шум (макс.): 2.4Vp-p
Диапазон подстройки напряжения: 17.5 ~ 21В
Диапазон подстройки тока: Фиксированный. Может быть изменен в пределах 3% ~ -25% от номинального выходного тока
Нестабильность по входному напряжению: ±3.0%
Нестабильность по нагрузке: ±5.0%
Время готовности: 500мс / 230В AC, 3000мс / 115В AC при полной нагрузке
Диапазон поддержания постоянного тока: 14.5 ~ 16.2В
Входные параметры
Диапазон входного напряжения: 90 ~ 295В AC, 127 ~ 417В DC
Частота: 47 ~ 63Гц
Потребляемый ток AC (тип.): 0.8А / 115В AC, 0.4А / 230В AC, 0.3А / 277В AC
Коэффициент мощности (тип.): PF>0.94/115В AC, PF>0.9/230В AC, PF>0.9/277В AC при полной нагрузке (см. график зависимости коэффициента мощности от нагрузки)
КПД (тип.): 86%
Пусковой ток (тип.): Холодный пуск 35А (ширина = 45мкс, измерено на 50% Ip) при 230В AC
Общее гармоническое искажение (THD): Меньше 20% при нагрузке более 70% и входном напряжении 115В AC / 230В AC, и нагрузке более 75% при входе 277В AC
Максимальное количество блоков питания на автоматический выключатель 16А: 32 устройства (автомат типа B) / 32 устройства (автомат типа C) при 230В AC
Ток утечки: Менее 0,75мА / 240В AC
Защита
Перегрузка по току: 95 ~ 110%. Тип защиты: режим постоянного ограничения тока, самовосстановление после устранения неисправности
Короткое замыкание: Режим прерывистого ограничения нагрузки, самовосстановление после устранения неисправности
Перенапряжение: 17.5 ~ 21В. Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания
Перегрев: Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Окружающая среда
Диапазон рабочих температур: -30 ~ +70°C (см. график снижения мощности)
Рабочая влажность: 20 ~ 95% относительной влажности, без конденсации
Температура и влажность хранения: -40 ~ +80°C, 10 ~ 95% относительной влажности
Температурный коэффициент: ±0.03% /°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 12 мин./1 цикл, продолжительность 72 мин. по осям X, Y, Z
Безопасность и ЭМС
Испытательное напряжение: Вход-выход: 3.75кВ AC, вход-земля: 2кВ AC, выход-земля: 0.5кВ AC
Сопротивление изоляции: Вход-выход: 100МОм / 500В DC / 25°C / 70% относительной влажности
Соответствие стандартам безопасности: UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 независимый, CAN/CSA C22.2 No. 223-M91 (кроме 48В), CSA C22.2 No. 250.0-08 (кроме 48В), CSA C22.2 No. 207-M89 (кроме 48В), J61347-1, J61347-2-13, GB19510.1, GB19510.14
Соответствие EMC: EN55015, EN61000-3-2 класс C (нагрузка ≥ 75%), EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Иммунитет EMC: EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, легкая промышленность (импульс 4кВ), EAC TP TC 020
Прочее
Среднее время безотказной работы (MTBF): 495,700 часов мин. (MIL-HDBK-217F, 25°C)
Габариты: 195.6 х 61.5 х 38.8 мм (ДхШхВ)
Упаковка: 0.86 кг; 16 шт./14.8 кг/0.54 м³
Примечания
1. Все параметры НЕ указанные особо измеряются при 230В AC входе, номинальной нагрузке и 25°C окружающей температуре.
2. Измерение пульсаций и шума производится при использовании 12-дюймовых витых пар проводов с параллельно подключенным конденсатором 0,1μФ и 47μФ.
3. Допуск: включает в себя установку, нестабильность входного напряжения и нестабильность по нагрузке.
4. Устройства могут работать при более низком входном напряжении, но требуют понижения выходной мощности. Для получения дополнительной информации обратитесь к паспортным данным.
5. Постоянно-токовая область указывает диапазон напряжений, в котором блок питания поддерживает постоянный ток при изменении напряжения выхода.
6. После вскрытия корпуса не допускается дальнейшая эксплуатация прибора.
Основные параметры
| Выход: | |
| Напряжение постоянного тока | 15V |
| Номинальный ток | 4A |
| Диапазон тока | 0-4A |
| Номинальная мощность | 60W |
| Уровень шума на выходе | 2.4Vp-p |
| Диапазон регулировки напряжения | 14.5-16.2V / Fixed can be modified between the range above |
| Допустимое отклонение напряжения | ±10% |
| Нестабильность выходного напряжения по сети | ±3.0% |
| Нестабильность по нагрузке | ±5.0% |
| Область стабилизированного тока | 10.5-15V |
| Диапазон регулировки тока | Fixed. Can be modified between 3% ~ -25% rated output current |
| Вход: | |
| Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 86% |
| Переменный ток | 0.8A/115VAC 0.4A/230VAC 0.3A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 35A(twidth=45μs measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.94/115VAC, PF>0.9/230VAC, PF>0.9/277VAC at full load |
| Защита: | |
| Защита от перенапряжения | 17.5 - 21V |
| Условия окр. среды: | |
| Диапазон рабочих температур | -30 - +70°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
| Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Безопасность и ЭМП: | |
| Стандарты безопасности | UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for48V), CSA C22.2 No. 250.0-08(except for 48V), CSAC22.2 No. 207-M89(except for 48V), IP67, J61347-1, J61347-2-13 approved |
| Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4KV), criteria A |
| Прочее: | |
| MTBF (Средняя наработка на отказ) | 495.7Khrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 195.6*61.5*38.8mm (L*W*H) |
| Упаковка | 0.86Kg; 16pcs/14.8Kg/0.54CUFT |
| Производственный статус | Снят с производства |
