Особенности

Универсальный диапазон входного напряжения переменного тока / Полный диапазон (до 295В переменного тока)
Встроенная функция активной коррекции коэффициента мощности
Высокий КПД до 89%
Защита: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение за счет свободной циркуляции воздуха
Степень защиты IP67 для внутреннего и наружного применения
Класс изоляции II, источник ограниченной мощности
Проходит испытания под полной нагрузкой
Высокая надежность
Подходит для светодиодных светильников и динамических рекламных систем (см. примечание 2)
Соответствует требованиям мировых стандартов безопасности для освещения
Подходит для сухих, влажных и сырых помещений

Cпецификация

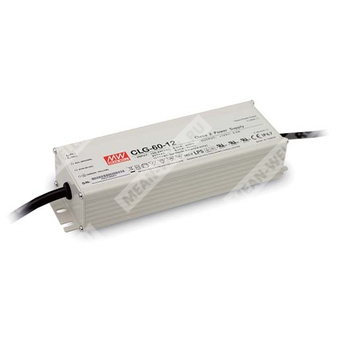

Модель: CLG-60-20

Выходные параметры

Напряжение постоянного тока: 20В
Диапазон стабилизации тока: 14~20В
Номинальный ток:
Номинальная мощность: 60Вт
Пульсации и шум (макс.): 1,8В пик-пик
Относительная нестабильность по входному напряжению: ±3,0%
Нестабильность по нагрузке: ±5,0%
Время готовности: 500 мс при 230В AC / 3000 мс при 115В AC при полной нагрузке
Диапазон подстройки напряжения: 23 ~ 28В
Диапазон подстройки тока: Фиксированный. Может быть изменен в диапазоне от 3% до -25% от номинального выходного тока

Входные параметры

Диапазон входного напряжения: 90 ~ 295В AC; 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности: PF>0,94 при 115В AC, PF>0,9 при 230В AC, PF>0,9 при 277В AC при полной нагрузке
КПД (тип.): 87,5%
Потребляемый ток AC (тип.): 0,8A/115В AC, 0,4A/230В AC, 0,3A/277В AC
Ток искажения гармоник (THD): менее 20% при нагрузке не менее 70% для входа 115В/230В AC и при нагрузке не менее 75% для входа 277В AC
Пусковой ток (тип.): холодный запуск 35А (ширина импульса = 45мкс, измерено на 50% Ipeak) при 230В AC
Максимальное количество блоков питания на автоматическом выключателе 16A: 32 шт. (автомат типа B) / 32 шт. (автомат типа C) при 230В AC
Ток утечки: менее 0,75мА / 240В AC

Защита

По току: 95% ~ 110% (тип защиты: режим постоянного ограничения тока, автоматическое восстановление после снятия аварии)
Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматическое восстановление после снятия аварии
По перенапряжению: 23 ~ 28В (тип защиты: выключение выходного напряжения, повторное включение питания для восстановления)
По перегреву: Выключение выходного напряжения, автоматическое восстановление после снижения температуры

Среда эксплуатации

Рабочая температура: от -30°C до +70°C (см. "Кривую снижения мощности")
Рабочая влажность: от 20% до 95% относительной влажности, без конденсации
Температура и влажность хранения: от -40°C до +80°C, от 10% до 95% относительной влажности
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 12 мин./1 цикл, по 72 мин. вдоль осей X, Y, Z

Безопасность и электромагнитная совместимость (EMC)

Испытательное напряжение: вход-выход: 3,75кВ AC, вход-земля: 2кВ AC, выход-земля: 0,5кВ AC
Сопротивление изоляции: вход-выход: 100МОм / 500В DC / 25°C / 70% RH
Стандарты безопасности: UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 независимый, CAN/CSA C22.2 No. 223-M91 (кроме 48В), CSA C22.2 No. 250.0-08 (кроме 48В), CSA C22.2 No. 207-M89 (кроме 48В), J61347-1, J61347-2-13, GB19510.1, GB19510.14, EAC TP TC 004, IP67 сертифицирован
Эмиссия электромагнитных помех (EMC): Соответствие EN55015, EN61000-3-2 Класс C (≥75% нагрузки); EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Иммунитет к электромагнитным помехам (EMC): Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, промышленный уровень (импульс 4кВ), EAC TP TC 020
MTBF: 495,7 тыс. часов мин. (MIL-HDBK-217F, 25°C)

Прочие параметры

Габариты: 195,6 x 61,5 x 38,8 мм (Д x Ш x В)
Упаковка: 0,86кг; 16шт./14,8кг/0,54куб.фута

Примечания

1. Все параметры НЕ оговорённые особо, измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Подходит для светодиодной продукции класса II (без соединения защитного заземления).
3. Допустимая погрешность напряжения включает в себя установочную погрешность, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Если напряжение питания превышает диапазон входного напряжения, устройство может быть повреждено.
5. В диапазоне постоянного тока устройство работает с ограничением по току: в этой зоне напряжение автоматически подстраивается при изменении нагрузки, чтобы поддерживать постоянный ток.
6. Устройство подходит для эксплуатации только с LED-модулями и светодиодными лампами. Не должно использоваться в режиме заряда аккумуляторов.
7. Все значения КПД и времени готовности приведены на типовых установках.

Основные параметры

Выход:
Напряжение постоянного тока 20V
Номинальный ток

3A
Диапазон тока 0-3A
Номинальная мощность 60W
Уровень шума на выходе 1.8Vp-p
Диапазон регулировки напряжения 19.5-22V / Fixed can be modified between the range above
Допустимое отклонение напряжения ±10%
Нестабильность выходного напряжения по сети ±3.0%
Нестабильность по нагрузке ±5.0%
Область стабилизированного тока 14-20V
Диапазон регулировки тока Fixed. Can be modified between 3% ~ -25% rated output current
Вход:
Диапазон входных напряжений 90 ~ 295VAC 127 ~ 417VDC
Диапазон частот 47 - 63Hz
КПД 87.5%
Переменный ток 0.8A/115VAC 0.4A/230VAC 0.3A/277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток COLD START 35A(twidth=45μs measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощности PF>0.94/115VAC, PF>0.9/230VAC, PF>0.9/277VAC at full load
Защита:
Защита от перенапряжения 23 - 28V
Условия окр. среды:
Диапазон рабочих температур -30 - +70°C
Рабочая влажность 20 - 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Zaxes
Температурно-влажностный режим хранения -40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for48V), CSA C22.2 No. 250.0-08(except for 48V), CSAC22.2 No. 207-M89(except for 48V), IP67, J61347-1, J61347-2-13 approved
Сопротивление изоляции l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 495.7Khrs min. MIL-HDBK-217F (25℃)
Габаритные размеры 195.6*61.5*38.8mm (L*W*H)
Упаковка 0.86Kg; 16pcs/14.8Kg/0.54CUFT
Производственный статус Снят с производства
