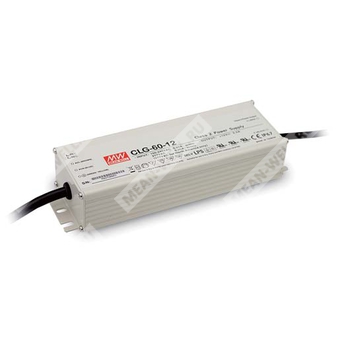

CLG-60-24
Особенности
Универсальный вход AC / Полный диапазон (до 295VAC)
Встроенная активная функция коррекции коэффициента мощности (PFC)
Высокий КПД до 89%
Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение за счет свободной циркуляции воздуха
Степень защиты IP67 для внутренней или наружной установки
Класс изоляции II
Источник ограниченной мощности
Тестирование источников питания под полной нагрузкой
Высокая надежность
Подходит для светодиодного освещения и динамического освещения (см. примечание 2)
Соответствует наиболее требовательным мировым стандартам безопасности для освещения
Подходит для сухих / влажных / мокрых помещений
Cпецификация
Модель: CLG-60-24
Выходные параметры
Напряжение постоянного тока: 24В
Диапазон рабочего тока: 0 ~ 2,5А
Номинальная мощность: 60 Вт
Пульсации и шум (макс.): 2,7 Вp-p
Диапазон подстройки напряжения: 21,6 ~ 28 В
Диапазон регулировки тока: Фиксированный. Может быть изменён в пределах 3% ~ -25% от номинального выходного тока
Нестабильность по входному напряжению: ±3,0%
Нестабильность по нагрузке: ±5,0%
Время готовности: 500 мс / 230VAC, 3000 мс / 115VAC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 90 ~ 295 VAC, 127 ~ 417 VDC
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности (тип.): PF>0,94/115VAC, PF>0,9/230VAC, PF>0,9/277VAC при полной нагрузке (см. график "Power Factor Characteristic")
КПД (тип.): 87%
Потребляемый ток AC (тип.): 0,8А / 115VAC, 0,4А / 230VAC, 0,3А / 277VAC
Пусковой ток: холодный старт 35A (ширина импульса=45 мкс, измерено на 50% Ipeak) при 230VAC
Максимальное количество БП на автоматическом выключателе 16A: 32 устройства (выключатель типа B) / 32 устройства (выключатель типа C) при 230VAC
Ток утечки: <0,75мА / 240VAC
Общее гармоническое искажение (THD): < 20% при нагрузке 70% и входе 115VAC/230VAC, при нагрузке 75% и входе 277VAC
Защита
Перегрузка по току: Защита по принципу постоянного ограничения тока, автоматическое восстановление после устранения неисправности
Короткое замыкание: Режим прерывистого ограничения нагрузки (hiccup mode), автоматическое восстановление после устранения неисправности
Перенапряжение: Отключение выходного напряжения, восстановление подачи питания для повторного включения
Перегрев: Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Окружающая среда
Рабочая температура: -30 ~ +70°C (см. график "Derating Curve")
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80°C, 10 ~ 95% RH
Температурный коэффициент: ±0,03% /°C (0 ~ 50°C)
Вибрация: 10 ~ 500 Гц, 5G, 12 мин./1 цикл, по 72 мин. вдоль осей X, Y, Z
Безопасность и электромагнитная совместимость
Испытательное напряжение: Вход-выход: 3,75 кВ AC; Вход-земля: 2 кВ AC; Выход-земля: 0,5 кВ AC
Сопротивление изоляции: Вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH
Стандарты безопасности: UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 независимый, GB19510.1, GB19510.14
EMC устойчивость: Соответствует EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень лёгкой промышленности (импульсы 4 кВ), EAC TP TC 020
EMC излучение: Соответствие EN55015, EN61000-3-2 Класс C (≥75% нагрузки); EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Прочее
MTBF: 495,7 тыс. часов min. MIL-HDBK-217F (25°C)
Размеры: 195,6 x 61,5 x 38,8 мм (Д x Ш x В)
Вес: 0,86 кг; 16 шт./14,8 кг/0,54 куб.фута
Примечания
1. Все параметры НЕ указанные особо измерялись при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Согласно EN61000-3-2 класс C (≥75% нагрузка), данный продукт подходит для светодиодного освещения и динамического освещения; для других видов применения, пожалуйста, проконсультируйтесь с производителем.
3. Допуск: включает установочную погрешность, регулировку по входному напряжению и нагрузке.
4. Источник питания будет нормально работать при напряжении входа ниже минимального диапазона, однако параметры могут ухудшиться.
5. Для работы в режиме «постоянного тока» (CC) приведена соответствующая область напряжения и тока.
6. Во избежание ошибок измерения пульсаций и шума должен использоваться провод с не более чем 300 мм витой парой и параллельно установленный конденсатор 0,1 мкФ и 47 мкФ.
7. В случае установки или обслуживания источника питания требуется его полное отключение от сети.
8. Рекомендуется использовать автоматический выключатель с характеристикой B или C.
Основные параметры
| Выход: | |
| Напряжение постоянного тока | 24V |
| Номинальный ток | 2.5A |
| Диапазон тока | 0-2.5A |
| Номинальная мощность | 60W |
| Уровень шума на выходе | 2.7Vp-p |
| Диапазон регулировки напряжения | 24-26V / Fixed can be modified between the range above |
| Допустимое отклонение напряжения | ±10% |
| Нестабильность выходного напряжения по сети | ±3.0% |
| Нестабильность по нагрузке | ±5.0% |
| Область стабилизированного тока | 16.8-24V |
| Диапазон регулировки тока | Fixed. Can be modified between 3% ~ -25% rated output current |
| Вход: | |
| Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 87% |
| Переменный ток | 0.8A/115VAC 0.4A/230VAC 0.3A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 35A(twidth=45μs measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.94/115VAC, PF>0.9/230VAC, PF>0.9/277VAC at full load |
| Защита: | |
| Защита от перенапряжения | 28-32V |
| Условия окр. среды: | |
| Диапазон рабочих температур | -30 - +70°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
| Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Безопасность и ЭМП: | |
| Стандарты безопасности | UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for48V), CSA C22.2 No. 250.0-08(except for 48V), CSAC22.2 No. 207-M89(except for 48V), IP67, J61347-1, J61347-2-13 approved |
| Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4KV), criteria A |
| Прочее: | |
| MTBF (Средняя наработка на отказ) | 495.7Khrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 195.6*61.5*38.8mm (L*W*H) |
| Упаковка | 0.86Kg; 16pcs/14.8Kg/0.54CUFT |
| Производственный статус | Снят с производства |
