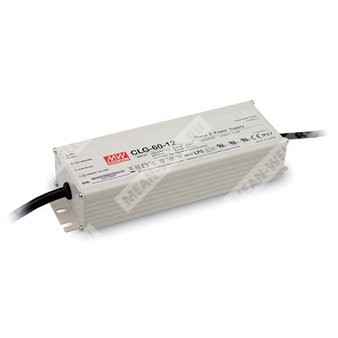

CLG-60-27 — источник питания для светодиодных нагрузок мощностью 60 Вт с выходом 27 В и стабилизацией тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| CLG | Серия источников питания для светодиодного освещения |
| 60 | Номинальная выходная мощность 60 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Общее описание
CLG-60-27 — импульсный источник питания серии CLG-60 для светодиодных систем, предназначенный для работы в режиме постоянного тока и обеспечения питания светодиодных модулей с высокой эффективностью и широким диапазоном входного напряжения. Изделие рассчитано на применение в системах внутреннего и наружного освещения, а также в световых и сигнальных установках.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокий КПД, до 89%.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Исполнение IP67 для установки внутри помещений и на открытом воздухе.
- Класс II, источник питания постоянной мощности.
- Испытание на 100% полной нагрузке при старении.
- Высокая надежность.
- Подходит для осветительных и подвижных рекламных применений.
- Соответствие мировым требованиям по безопасности для светотехники.
- Подходит для сухих, влажных и сырых мест.
Области применения
- Светодиодное освещение.
- Подвижные рекламные конструкции и световые вывески.
- Наружные и внутренние осветительные системы.
Параметры выходной части
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Диапазон регулировки напряжения | 25 … 30 В |
| Номинальный ток | 2,3 А |
| Диапазон выходного тока | 0 … 2,3 А |
| Номинальная мощность | 62,1 Вт |
| Пульсации и шум | 2,7 В п-п |
| Допуск по напряжению | ±10% |
| Предел регулировки тока | Фиксированный. Может изменяться в диапазоне 3% … -25% от номинального выходного тока |
| Регулирование по линии | ±3,0% |
| Регулирование по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC; 3000 мс при 115 В AC, при полной нагрузке |
| Режим постоянного тока | 18,9 … 27 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 295 В AC; 127 … 417 В DC |
| Диапазон частоты сети | 47 … 63 Гц |
| Коэффициент мощности | >0,94 при 115 В AC; >0,9 при 230 В AC; >0,9 при 277 В AC, при полной нагрузке |
| Типовой КПД | 88% |
| Потребляемый ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | Холодный старт 35 А, twidth=45 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Допустимое число источников на автоматическом выключателе 16 А | 32 шт. при автомате типа B; 32 шт. при автомате типа C, при 230 В AC |
Параметры защиты
| Параметр | Значение |
| Перегрузка по току | 95 … 110% |
| Тип защиты от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31 … 35 В |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 … +70 °C |
| Рабочая влажность | 20 … 95% RH, без конденсации |
| Температура и влажность хранения | -40 … +80 °C; 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 independent, CAN/CSA C22.2 No. 223-M91, CSA C22.2 No. 250.0-08, CSA C22.2 No. 207-M89, J61347-1, J61347-2-13, GB19510.1, GB19510.14 |
| Эмиссия ЭМС | Соответствие EN55015, EN61000-3-2 Class C при 75% нагрузке, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4KV), EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,86 кг |
| Упаковка | 16 шт.; 14,8 кг; 0,54 CUFT |
| MTBF | 495,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Подключение
Входные провода: AC/L (коричневый), AC/N (синий), FG (зелено-желтый).
Выходные провода: +V (коричневый), -V (синий).
Длина проводов указана как 300 ±20 мм.
Рекомендации по применению
Источник питания рекомендуется применять в области постоянного тока (CC) для питания светодиодов. В режиме постоянного тока предельное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости требуется обращение к производителю.
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку по напряжению, регулирование по линии и регулирование по нагрузке. |
| 4 | Дерейтинг может быть необходим при пониженном входном напряжении. См. статические характеристики. |
| 5 | Для соблюдения требований по DRIVING METHODS OF LED MODULE данный источник питания рекомендуется использовать только с модулями светодиодов, работающими в сочетании с конечным оборудованием. |
| 6 | Питание рассматривается как компонент, предназначенный для работы совместно с конечным изделием. На ЭМС влияет полная установка, поэтому изготовитель конечного оборудования должен заново подтвердить соответствие ЭМС после полной установки. |
| 7 | Прямое подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами. |
| 8 | Для выполнения последних требований по регулированию ErP для светильников этот источник питания может использоваться только за выключателем без постоянного подключения к сети. |
