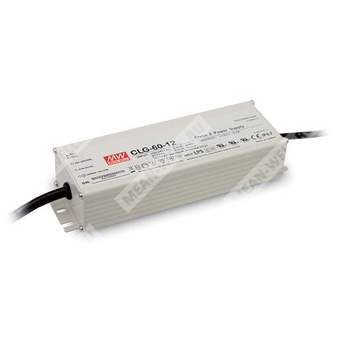

CLG-60-48
Особенности
Универсальный диапазон входного напряжения AC / Полный диапазон (до 295В AC)
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 89%
Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев
Охлаждение за счёт естественной конвекции воздуха
Степень защиты IP67 – подходит для внутренней и наружной установки
Класс изоляции II
Проходит испытания как источник ограниченной мощности
Тестирование источников питания под полной нагрузкой
Высокая надежность
Соответствует мировым стандартам электробезопасности для светодиодного освещения
Подходит для освещения светодиодами и динамических рекламных установок
Подходит для использования в сухих / влажных / сырых помещениях
Cпецификация
Модель: CLG-60-48
Выходные параметры
Напряжение постоянного тока: 48В
Диапазон выходного тока: 0 ~ 1.3A
Номинальная мощность: 62.4Вт
Пульсации и шум (макс.): 4.6Vp-p
Диапазон подстройки напряжения: 41 ~ 46В
Диапазон подстройки тока: Фиксированный. Может быть изменён в диапазоне от 3% до -25% от номинального выходного тока
Нестабильность по входному напряжению: ±3.0%
Нестабильность по нагрузке: ±5.0%
Время готовности: 500мс при 230VAC, 3000мс при 115VAC на полной нагрузке
Диапазон выходных напряжений (без нагрузки): 54 ~ 60В
Номинальный ток: 1.3A
Постоянно-токовая область: 43.6 ~ 51.8В
Входные параметры
Диапазон входного напряжения: 90 ~ 295В AC, 127 ~ 417В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (типовой): PF>0.94 при 115V AC, PF>0.9 при 230V AC, PF>0.9 при 277V AC на полной нагрузке (см. график зависимости коэффициента мощности от нагрузки)
КПД (типовой): 89%
Потребляемый ток AC (типовой): 0.3A / 277V AC
Пусковой ток (типовой): Холодный старт 35A (длительность = 45мкс, измерено при 50% Iпик) при 230В AC
Максимальное количество источников питания на автоматический выключатель 16А: 32 шт. (выключатель типа B) / 32 шт. (выключатель типа C) при 230В AC
Ток утечки: <0.75мА / 240В AC
Общая гармоническая составляющая (THD): <20% при нагрузке на выходе ≧70% и входном напряжении 115В AC/230В AC, и при нагрузке на выходе ≧75% для входа 277В AC
Защита
Перегрузка по току: Тип защиты: ограничение тока по постоянному току, автоматическое восстановление после устранения неисправности
Короткое замыкание: Режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: Тип защиты: Отключение выходного напряжения, восстановление после повторного включения питания
Перегрев: Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Окружающая среда
Рабочая температура: -30 ~ +70°C (см. график снижения мощности)
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80°C, 10 ~ 95% RH
Температурный коэффициент: ±0.03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 12мин./1цикл, в течение 72 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Испытательное напряжение: Вход-выход: 3.75кВ AC, вход-земля: 2кВ AC, выход-земля: 0.5кВ AC
Сопротивление изоляции: Вход-выход: 100МОм / 500В DC / 25°C / 70% RH
Стандарты безопасности: Соответствие UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 independent, CAN/CSA C22.2 No. 223-M91 (кроме 48В), CSA C22.2 No. 250.0-08 (кроме 48В), CSA C22.2 No. 207-M89 (кроме 48В), J61347-1, J61347-2-13, GB19510.1, GB19510.14, S&E, EAC TP TC 004, IP67
ЭМС-устойчивость: Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry (импульс 4кВ), EAC TP TC 020
ЭМС-излучение: Соответствие EN55015, EN61000-3-2 класс C (≧75% нагрузки), EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020
Прочее
Среднее время безотказной работы (MTBF): 495,7 тыс. часов мин. по MIL-HDBK-217F (25°C)
Габаритные размеры: 195.6 x 61.5 x 38.8 мм (Д x Ш x В)
Упаковка: 0,86 кг; 16 шт./14,8 кг/0,54 куб. фута
Примечания
1. Все параметры НЕ указаные особо измерены при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шумы измеряются с помощью 12” витой пары и параллельно установленного конденсатора 0,1 мкФ и 47 мкФ.
3. Толерантность: включает установленные отклонения, регулировку по входному напряжению и регулировку по нагрузке.
4. Источник питания считается компонентом, который будет устанавливаться в конечном оборудовании. Окончательная совместимость должна быть подтверждена после установки в оборудование.
5. В области постоянного тока источник питания способен выдавать ток с коэффициентом регулировки в пределах указанного диапазона постоянного тока.
Основные параметры
| Выход: | |
| Напряжение постоянного тока | 48V |
| Номинальный ток | 1.3A |
| Диапазон тока | 0-1.3A |
| Номинальная мощность | 62W |
| Уровень шума на выходе | 4.6Vp-p |
| Диапазон регулировки напряжения | 43.6-51.8V / Fixed can be modified between the range above |
| Допустимое отклонение напряжения | ±10% |
| Нестабильность выходного напряжения по сети | ±3.0% |
| Нестабильность по нагрузке | ±5.0% |
| Область стабилизированного тока | 33.6-48V |
| Диапазон регулировки тока | Fixed. Can be modified between 3% ~ -25% rated output current |
| Вход: | |
| Диапазон входных напряжений | 90 ~ 295VAC 127 ~ 417VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 89% |
| Переменный ток | 0.8A/115VAC 0.4A/230VAC 0.3A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 35A(twidth=45μs measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.94/115VAC, PF>0.9/230VAC, PF>0.9/277VAC at full load |
| Защита: | |
| Защита от перенапряжения | 54 ~ 60V |
| Условия окр. среды: | |
| Диапазон рабочих температур | -30 - +70°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
| Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Безопасность и ЭМП: | |
| Стандарты безопасности | UL879, UL8750, UL1310, TUV EN61347-1, EN61347-2-13 independent, CAN/CSAC22.2 No. 223-M91 (except for48V), CSA C22.2 No. 250.0-08(except for 48V), CSAC22.2 No. 207-M89(except for 48V), IP67, J61347-1, J61347-2-13 approved |
| Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4KV), criteria A |
| Прочее: | |
| MTBF (Средняя наработка на отказ) | 495.7Khrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 195.6*61.5*38.8mm (L*W*H) |
| Упаковка | 0.86Kg; 16pcs/14.8Kg/0.54CUFT |
| Производственный статус | Снят с производства |
