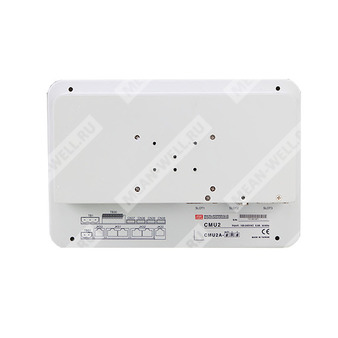

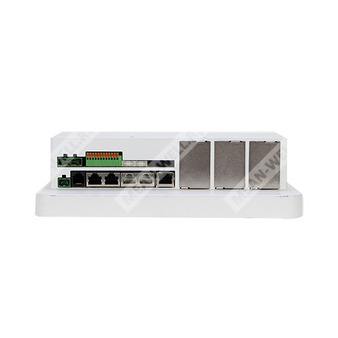

CMU2A-#R# - интеллектуальный контроллер для мониторинга и управления системами электропитания и промышленной автоматизации.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| CMU2 | Серия многоотраслевых универсальных смарт-контроллеров |
| A | Применение: система burn-in тестирования (опционально) |
| # | Слот 1: пустой слот или модуль расширения, задаётся по применению |
| R | Модуль расширения: RS-232 / RS-485 / USB |
| # | Слот 3: пустой слот или модуль расширения, задаётся по применению |
Назначение
CMU2A-#R# — полностью цифровой смарт-контроллер, предназначенный для мониторинга и управления системами электропитания. Устройство применяется для локального и удалённого контроля параметров источников питания, ведения журнала событий и данных, а также для интеграции в промышленные и телекоммуникационные системы.
Особенности
- Интеграция в систему электропитания.

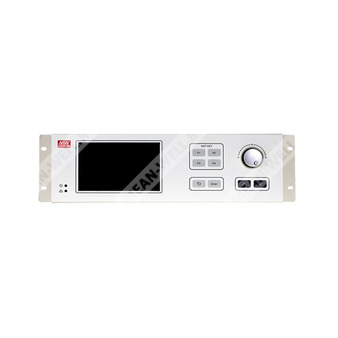

- 2 исполнения: для монтажа в 3U 19-дюймовую стойку и в автономном исполнении.

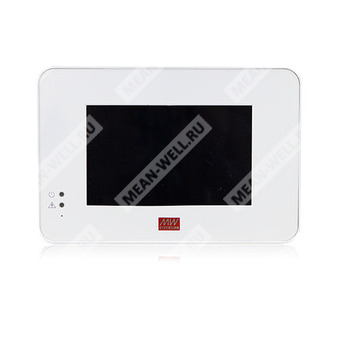

- 7-дюймовая сенсорная панель и кнопки для удобной работы на месте.
- Ethernet-порт для локального или удалённого мониторинга и управления системой.
- Выбираемые протоколы связи: PMBus, CANbus, RS-485 и RS-232.
- Поддержка журнала данных и журнала событий с датой и временем.
- Поддержка SD-карты SDHC объёмом до 32 ГБ.
- Четыре пользователем программируемых релейных выхода для традиционного удалённого мониторинга или сигнализации.
- Веб-интерфейс мониторинга и управления для различных применений.
- Поддержка обновления встроенного ПО через SD-карту или по Ethernet.
Области применения
- Промышленная автоматизация.
- Станции зарядки EV.
- Системы burn-in.
- Оборудование УФ-отверждения.
- Лазерные диодные установки.
- Телекоммуникационные системы.
- Освещение для садоводства.
- Декоративное освещение зданий.
- Инверторы.
Описание
CMU2A-#R# является полностью цифровым интеллектуальным контроллером, выполняющим задачи мониторинга и управления системами питания. В устройстве реализована 7-дюймовая ЖК-сенсорная панель, обеспечивающая интуитивное управление, а также новая веб-страница мониторинга для ускоренного и более интеллектуального администрирования.
Контроллер применяется не только для наблюдения за рабочими параметрами и данными источников питания, такими как выходное напряжение, выходной ток, внутренняя температура, скорость вращения вентилятора, серийный номер и версия встроенного ПО, но и для регулировки выходного напряжения и тока. Кроме того, устройство может удалённо управлять отдельным источником питания или всей системой питания через локальную сеть или интернет.
Параметры
| Параметр | CMU2A-#R# |
| Модель | CMU2A-#R# |
| Диапазон входного напряжения | 85–264 В~; 120–370 В= |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,6 А / 115 В~; 0,4 А / 230 В~ |
| Рабочая температура | от -25 до +60 °C |
| Температура хранения | от -40 до +60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| MTBF | 680 тыс. ч мин. по Telcordia TR/SR-332; 75,9 тыс. ч мин. по MIL-HDBK-217F (25 °C) для исполнения C |
| MTBF | 690,3 тыс. ч мин. по Telcordia TR/SR-332; 78,9 тыс. ч мин. по MIL-HDBK-217F (25 °C) для исполнения E |
| Габариты | 245 × 70 × 164,2 мм (Д × Ш × В) |
| Масса | 1,68 кг |
| Упаковка | 8 шт. / 14,4 кг / 2,14 куб. фута |
Выход
| Параметр | CMU2A-#R# |
| ЖК-дисплей | Отображение выходного напряжения, выходного тока и состояния каждого источника питания |
| Релейные контакты | 4 программируемых пользователем канала, 30 В / 1 А |
| Аналоговые выходы | 5 программируемых пользователем каналов, 0–10 В |
| Цифровые выходы | 5 программируемых пользователем каналов, выход с открытым коллектором |
Вход
| Параметр | CMU2A-#R# |
| Напряжение питания | 85–264 В~; 120–370 В= |
| Измеряемые сигналы | Напряжение входа и выхода, выходной ток, температура, скорость вентилятора |
| Аналоговые входы | 5 каналов, 0–10 В, разрешение 12 бит |
| Цифровые входы | 5 каналов, открытый коллектор |
Контроль и индикация
| Параметр | CMU2A-#R# |
| Светодиодная индикация | Зелёный — питание включено, нормальный режим; красный — неисправность или аварийное состояние |
| Зуммер | Сигнализация, отключение звука кнопкой и для тревог |
| Панель управления | 7-дюймовая TFT ЖК-панель, 800 × 480, ёмкостный сенсорный экран |
| Пользовательский интерфейс | Веб-интерфейс |
| Язык интерфейса | Английский, традиционный и упрощённый китайский |
Связь и интерфейсы
| Параметр | CMU2A-#R# |
| Коммуникационные интерфейсы | PMBus, CANbus, RS-485, RS-232 |
| Сетевой интерфейс | Ethernet, поддержка IEEE802.3, сеть 10/100Base |
| Протоколы Ethernet | TCP/IP, NTP, SMTP, Modbus TCP |
| PMBus | PMBus v1.1 |
| CANbus | CANbus 2.0B |
| Интерфейс связи USB/RS-232/RS-485 | 2 порта USB, 1 порт RS-232, 1 порт RS-485 |
| Порты PMBus | 2 порта PMBus, PMBus v1.1 |
| Порты CANbus | 2 порта CANbus, CANbus 2.0B |
Память и регистрация данных
| Параметр | CMU2A-#R# |
| Журнал | Регистрация данных и событий |
| Поддержка SD-карты | SDHC, до 32 ГБ |
| Обновление встроенного ПО | Через SD-карту или через Ethernet |
Условия эксплуатации и безопасность
| Параметр | CMU2A-#R# |
| Стандарты безопасности | IEC62368-1, BS EN/EN62368-1 |
| Испытательное напряжение | I/P–O/P: 3 кВ~; I/P–FG: 2 кВ~; O/P–FG: 0,7 кВ= |
| Сопротивление изоляции | O/P–FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32), класс B по кондуктивным помехам, класс A по излучению; BS EN/EN61000-3-2, -3 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-1 (BS EN/EN50082-2), уровень light industry, критерий A |
Механические данные
| Параметр | CMU2A-#R# |
| Исполнение | Автономное |
| Монтаж | На DIN рейку TS35/7,5 или TS35/15, либо настенный/настольный вариант согласно инструкции |
| Примечание по LCD | ЖК-дисплей может замерзать при температуре ниже -20 °C |
Поддерживаемые протоколы и расширение
| Параметр | CMU2A-#R# |
| Поддерживаемые протоколы связи | PMBus, CANbus, RS-485, RS-232 |
| Платы расширения | Р-адаптеры и R-модуль для RS-232 / RS-485 / USB |
Примечания
- Функции журнала данных и журнала событий доступны только при установленной SD-карте.
- Зависит от применения.
- ЖК-дисплей может замерзать при температуре ниже -20 °C.
- CN36 и CN37 рассматриваются как выходы.
- Все функции сигнальных разъёмов DIN/DOUT, AIN/AOUT, Relay, RS-232, RS-485, PMBus, CANBus определяются применением. Для подробностей необходимо обращаться к инструкции по установке.
- Контроллер рассматривается как компонент, который будет установлен в конечное изделие. ЭМС проверяется на самом контроллере без подключённого оборудования управления. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Источником питания RTC являются суперконденсаторы, обеспечивающие работу только до 7 дней. При превышении этого срока дату RTC необходимо заново установить.
- До 40 источников питания могут работать в параллельном соединении, возможна конфигурация до 48 источников питания.
- Заказывать следует только модели CMU2C-P##, CMU2C-R-P##, CMU2C-C##, CMU2C-R-C## и опциональный CMU2A-#R#.
