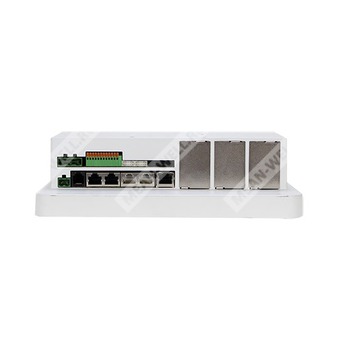

CMU2A-R-C## - стоечный многоотраслевой интеллектуальный контроллер для мониторинга и управления системой электропитания через CANbus.
Назначение
CMU2A-R-C## относится к серии цифровых интеллектуальных контроллеров CMU2 и предназначен для централизованного мониторинга, управления и индикации параметров системы электропитания. Устройство обеспечивает локальную работу через 7-дюймовую сенсорную ЖК-панель, удалённый доступ по Ethernet, регистрацию данных и событий, а также взаимодействие с совместимыми источниками питания и силовыми системами.
Расшифровка партномера CMU2A-R-C##
| Фрагмент партномера | Значение |
| CMU2 | Серия многоотраслевых интеллектуальных контроллеров общего назначения |
| A | Применение: система burn-in тестирования, опциональное исполнение |
| -R | Исполнение для монтажа в стойку, rackmount type |
| C | Плата расширения в соответствующем слоте: CANbus |
| ## | Оставшиеся позиции кодирования слотов/конфигурации не раскрыты в представленном обозначении |
Особенности
- Интеграция в систему электропитания.
- Исполнение для монтажа в 19-дюймовую стойку формата 3U.
- 7-дюймовая сенсорная панель и аппаратные кнопки для удобной локальной эксплуатации.
- Ethernet-порт для локального или удалённого мониторинга и управления системой.
- Поддержка выбираемых коммуникационных протоколов PMBus, CANbus, RS-485 и RS-232.
- Поддержка журнала данных и журнала событий с отметками даты и времени.
- Поддержка SD-карт SDHC ёмкостью до 32 ГБ.
- Четыре программируемых релейных выхода для традиционного дистанционного мониторинга или сигнализации.
- Web-интерфейс мониторинга и управления для различных применений.
Области применения
- Промышленная автоматизация.
- Зарядные станции для электромобилей.
- Системы burn-in испытаний.
- Установки УФ-отверждения.
- Оборудование с лазерными диодами.
- Телекоммуникационные системы.
- Освещение для horticulture.
- Архитектурное и декоративное освещение зданий.
- Инверторные системы.
Описание
CMU2 представляет собой полностью цифровой интеллектуальный контроллер, способный выполнять задачи мониторинга и управления системой питания. Устройство оснащено 7-дюймовой ЖК-сенсорной панелью для интуитивно понятного локального управления и поддерживает web-страницу мониторинга для более быстрого и эффективного администрирования.
Контроллер применяется не только для контроля рабочих параметров и данных источников питания, включая выходное напряжение, выходной ток, внутреннюю температуру, частоту вращения вентиляторов, серийный номер и версию встроенного программного обеспечения, но и для регулирования выходного напряжения и тока. Дополнительно обеспечивается удалённое управление одиночным источником питания или всей системой питания через локальную сеть или интернет.
Совместимость и функциональная конфигурация для CMU2A-R-C##
| Параметр | Значение |
| Модель | CMU2A-#R# (опционально) |
| Поддерживаемые серии | ERS-5000(H), ERG-5000(H) |
| Реле | Функционально |
| RS-485 | Не функционально |
| Аналоговые входы | Не функционально |
| Аналоговые выходы | Не функционально |
| Цифровые входы | Не функционально |
| Цифровые выходы | Не функционально |
| PMBus | Не функционально |
| CANbus | Функционально |
| RS-232 | Не функционально |
| Ethernet | Функционально |
Выходные параметры и индикация
| Параметр | Значение |
| Индикация на ЖК-дисплее | Отображение выходного постоянного напряжения, тока и состояния каждого источника питания |
| Светодиодная индикация | Зелёный: питание включено, нормальное состояние; красный: авария, ненормальное состояние |
| Релейные контакты | 4 программируемых канала, 30 В / 1 А |
| Аналоговые выходы | 5 программируемых каналов, 0...10 В |
| Цифровые выходы | 5 программируемых каналов, сигнал с открытым коллектором |
| Зуммер | Сигнализация аварий, отключение звука; звук нажатия кнопок и аварийная сигнализация, отключение звука |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В переменного тока; 120...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Потребляемый ток | 0,6 А при 115 В переменного тока; 0,4 А при 230 В переменного тока |
| Аналоговые входы | 5 каналов, 0...10 В, разрешение 12 бит |
| Цифровые входы | 5 каналов, сигнал с открытым коллектором |
Контролируемые параметры и функции
| Параметр | Значение |
| Контролируемые величины | Входное и выходное напряжение, выходной ток, температура, частота вращения вентилятора |
| Коммуникационные интерфейсы | PMBus, CANbus, RS-485, RS-232 |
| Слот для карты памяти | SDHC до 32 ГБ |
| Обновление встроенного ПО | Через SD-карту или через доступ по Ethernet |
| Языки пользовательского интерфейса | Английский, традиционный китайский, упрощённый китайский |
| Журналирование | Запись данных и событий |
| Платы расширения | Платы расширения |
Поддерживаемые протоколы связи
| Параметр | Значение |
| PMBus | Версия 1.1 |
| CANbus | Версия 2.0B |
| Сеть Ethernet | IEEE 802.3, 10/100Base |
| Поддерживаемые сетевые протоколы | TCP/IP, NTP, SMTP, Modbus TCP |
| Web-сервер | Отображение состояния системы, параметров, записываемых данных и их выгрузка |
Платы расширения
| Параметр | Значение |
| PMBus | 2 порта, версия 1.1 |
| CANbus | 2 порта, версия 2.0B |
| USB / RS-232 / RS-485 | 2 порта USB, 1 порт RS-232, 1 порт RS-485 |
Дисплей и локальный интерфейс
| Параметр | Значение |
| ЖК-панель | 7-дюймовая TFT LCD |
| Разрешение | 800 x 480 |
| Сенсорная технология | Ёмкостная сенсорная панель |
| Настройка параметров | Подробности приведены в руководстве пользователя |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25...+60 °C |
| Температура хранения | -40...+60 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, BS EN/EN 62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-FG: 2 кВ переменного тока; выход-FG: 0,7 кВ постоянного тока |
| Сопротивление изоляции | Выход-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32): кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-1, уровень для лёгкой промышленности, критерий A |
Надёжность, габариты и упаковка
| Параметр | Значение |
| Исполнение | Стоечное, 19 дюймов |
| Габаритные размеры | 483,6 x 66,3 x 132 мм |
| MTBF | 690,3 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 78,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Масса | 2,16 кг |
| Упаковка | 6 шт., 14 кг, 2,91 куб. фута |
Разъёмы и сигналы
Светодиодная индикация
| Цвет | Назначение |
| Зелёный | Нормальная работа источника питания |
| Красный | Постоянное красное свечение при возникновении ненормального состояния |
Назначение выводов входа питания
| Номер вывода | Функция | Описание |
| 1 | AC/N | Нейтраль входа переменного тока |
| 2 | AC/L | Фазный провод входа переменного тока |
| 3 | FG | Защитное заземление |
Назначение выводов релейного разъёма
| Номер вывода | Функция | Описание |
| 1 | RY1-NO | Нормально разомкнутый контакт реле 1 |
| 2 | RY1-NC | Нормально замкнутый контакт реле 1 |
| 3 | RY1-COM | Общий контакт реле 1 |
| 4 | RY2-NO | Нормально разомкнутый контакт реле 2 |
| 5 | RY2-NC | Нормально замкнутый контакт реле 2 |
| 6 | RY2-COM | Общий контакт реле 2 |
| 7 | RY3-NO | Нормально разомкнутый контакт реле 3 |
| 8 | RY3-NC | Нормально замкнутый контакт реле 3 |
| 9 | RY3-COM | Общий контакт реле 3 |
| 10 | RY4-NO | Нормально разомкнутый контакт реле 4 |
| 11 | RY4-NC | Нормально замкнутый контакт реле 4 |
| 12 | RY4-COM | Общий контакт реле 4 |
Назначение выводов AIN
| Номер вывода | Функция | Описание |
| 1 | AIN1 | Аналоговый входной сигнал относительно GND |
| 2,4,6,8,10 | GND | Общий GND для AINx |
| 3 | AIN2 | Аналоговый входной сигнал относительно GND |
| 5 | AIN3 | Аналоговый входной сигнал относительно GND |
| 7 | AIN4 | Аналоговый входной сигнал относительно GND |
| 9 | AIN5 | Аналоговый входной сигнал относительно GND |
Назначение выводов AOUT
| Номер вывода | Функция | Описание |
| 1 | AOUT1 | Аналоговый выходной сигнал относительно GND |
| 2,4,6,8,10 | GND | Общий GND для AOUTx |
| 3 | AOUT2 | Аналоговый выходной сигнал относительно GND |
| 5 | AOUT3 | Аналоговый выходной сигнал относительно GND |
| 7 | AOUT4 | Аналоговый выходной сигнал относительно GND |
| 9 | AOUT5 | Аналоговый выходной сигнал относительно GND |
Назначение выводов DOUT
| Номер вывода | Функция | Описание |
| 1 | DOUT1 | Изолированный цифровой выходной сигнал относительно FG, открытый коллектор, максимальное напряжение сигнала 5 В |
| 2,4,6,8,10 | FG | Общий FG для DOUTx |
| 3 | DOUT2 | Изолированный цифровой выходной сигнал относительно FG, открытый коллектор, максимальное напряжение сигнала 5 В |
| 5 | DOUT3 | Изолированный цифровой выходной сигнал относительно FG, открытый коллектор, максимальное напряжение сигнала 5 В |
| 7 | DOUT4 | Изолированный цифровой выходной сигнал относительно FG, открытый коллектор, максимальное напряжение сигнала 5 В |
| 9 | DOUT5 | Изолированный цифровой выходной сигнал относительно FG, открытый коллектор, максимальное напряжение сигнала 5 В |
Назначение выводов DIN
| Номер вывода | Функция | Описание |
| 1 | DIN1 | Изолированный цифровой входной сигнал относительно FG; разомкнуто от FG или +5 В: логическая 1; замкнуто на FG или 0 В: логический 0 |
| 2,4,6,8,10 | FG | Общий FG для DINx |
| 3 | DIN2 | Изолированный цифровой входной сигнал относительно FG; разомкнуто от FG или +5 В: логическая 1; замкнуто на FG или 0 В: логический 0 |
| 5 | DIN3 | Изолированный цифровой входной сигнал относительно FG; разомкнуто от FG или +5 В: логическая 1; замкнуто на FG или 0 В: логический 0 |
| 7 | DIN4 | Изолированный цифровой входной сигнал относительно FG; разомкнуто от FG или +5 В: логическая 1; замкнуто на FG или 0 В: логический 0 |
| 9 | DIN5 | Изолированный цифровой входной сигнал относительно FG; разомкнуто от FG или +5 В: логическая 1; замкнуто на FG или 0 В: логический 0 |
Назначение выводов RS-485
| Номер вывода | Функция | Описание |
| 1 | D- / DB | Дифференциальный цифровой сигнал интерфейса RS-485 |
| 2 | D+ / DA | Дифференциальный цифровой сигнал интерфейса RS-485 |
| 3,4 | FG | Общий FG для сигнала |
Назначение выводов RS-232
| Номер вывода | Функция | Описание |
| 1 | +5V_AUX | Питание VCC |
| 2 | RXD | Приём данных интерфейса RS-232 |
| 3 | FG | Общий FG для сигнала |
| 4 | TXD | Передача данных интерфейса RS-232 |
| 5,6 | NC | Не используется |
Назначение выводов PMBus
| Номер вывода | Функция | Описание |
| 1,2,3,5,9,10,11,13 | NC | Не используется |
| 4,12 | CONTROL | Вывод дистанционного управления включением/выключением |
| 6,14 | SDA | Линия последовательных данных интерфейса PMBus |
| 7,15 | SCL | Линия последовательного тактирования интерфейса PMBus |
| 8,16 | FG | Общий FG для сигнала |
Назначение выводов CANbus
| Номер вывода | Функция | Описание |
| 1,2,3,5,9,10,11,13 | NC | Не используется |
| 4,12 | CONTROL | Вывод дистанционного управления включением/выключением |
| 6,14 | CAN-H | Линия CAN-H интерфейса CANbus |
| 7,15 | CAN-L | Линия CAN-L интерфейса CANbus |
| 8,16 | FG | Общий FG для сигнала |
Назначение выводов Ethernet
| Номер вывода | Функция | Описание |
| 1 | TX+ | Передача данных Ethernet |
| 2 | TX- | Передача данных Ethernet |
| 3 | RX+ | Приём данных Ethernet |
| 4,5,7,8 | FG | Общий FG для сигнала |
| 6 | RX- | Приём данных Ethernet |
Назначение выводов платы расширения RS-232
| Номер вывода | Функция | Описание |
| 1,4,6,7,8,9 | NC | Не используется |
| 2 | RXD | Приём данных интерфейса RS-232 |
| 3 | TXD | Передача данных интерфейса RS-232 |
| 4 | GND-FG | Общий провод RS-232; соединён с FG и изолирован от -V и GND-AUX |
Назначение выводов USB платы расширения
| Номер вывода | Функция | Описание |
| 1 | +5V_AUX | Питание VCC, максимум 0,5 А |
| 2 | D- | Линия Data- |
| 3 | D+ | Линия Data+ |
| 4 | FG | Общий FG для сигнала |
Механическое исполнение и монтаж

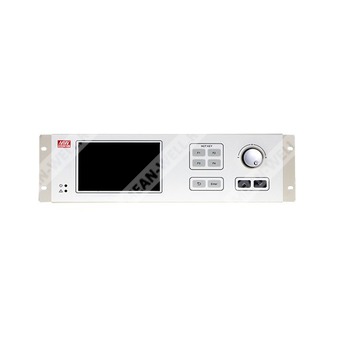

Исполнение CMU2A-R-C##: стоечное. Предусмотрено размещение в 19-дюймовой стойке. На лицевой панели размещены дисплей, функциональные клавиши, клавиши управления и поворотный орган управления.
Для серии также предусмотрены варианты установки на DIN рейку, настенного крепления и настольной установки, однако для данного партномера по коду исполнения применимо именно стоечное исполнение.
Аксессуары
| Позиция | Код аксессуара |
| 1 | 1GG2DRP14A |
| 2 | 1GG2MHS094 |
Примечания
- Функции журнала данных и журнала событий доступны только при установленной SD-карте.
- Конкретная функциональность зависит от применения.
- ЖК-дисплей может зависать при температуре ниже -20 °C.
- CN36 и CN37 рассматриваются как выход.
- Все функции сигнальных разъёмов DIN/DOUT, AIN/AOUT, реле, RS-232, RS-485, PMBus, CANbus определяются применением; подробности следует уточнять по руководству по установке.
- Контроллер рассматривается как компонент, устанавливаемый в конечное оборудование.
- Питание часов реального времени реализовано на суперконденсаторах, которые сохраняют работоспособность только в течение 7 дней. При превышении этого времени дату и время RTC необходимо установить заново.
- В параллельной системе может работать до 40 источников питания, возможно до 48 источников питания.
- Серийные заказные модели ограничены следующими исполнениями: CMU2C-P##, CMU2C-R-P##, CMU2C-C##, CMU2C-R-C## и опционально CMU2A-#R#.
