CMU2C-R-C##
CMU2C-R-C## - стоечный интеллектуальный контроллер для мониторинга, журналирования и управления системой электропитания по CANbus.
CMU2C-R-C## относится к серии CMU2 компании MEAN WELL и представляет собой цифровой многоотраслевой контроллер общего назначения в стоечном исполнении. Устройство предназначено для контроля параметров источников питания, отображения состояния системы, удаленного и локального управления, регистрации данных и событий, а также интеграции в промышленные и энергетические системы через Ethernet и CANbus.
Расшифровка партномера
| Фрагмент партномера | Значение |
| CMU2 | Серия интеллектуальных контроллеров общего назначения |
| C | Применение: управление электропитанием |
| -R | Исполнение для монтажа в стойку |
| -C | Установленная плата расширения CANbus |
| ## | Оставшиеся слоты расширения определяются приложением; возможны другие платы или пустые слоты |
Назначение и функциональность
Контроллер CMU2 реализует функции наблюдения и управления системой питания. Он оснащен 7-дюймовой ЖК-панелью с емкостным сенсорным управлением и веб-интерфейсом для ускоренного локального и удаленного администрирования. Устройство применяется для считывания рабочих параметров источников питания, включая выходное напряжение, выходной ток, внутреннюю температуру, скорость вращения вентилятора, серийный номер и версию встроенного программного обеспечения. Также контроллер позволяет регулировать выходное напряжение и ток, а кроме того дистанционно управлять как отдельным источником питания, так и системой питания целиком через локальную сеть или интернет.
Особенности
- Интеграция в системы электропитания.
- Два конструктивных исполнения серии: в 3U 19-дюймовом стоечном формате и в автономном исполнении.
- 7-дюймовая сенсорная панель и кнопки для удобной локальной эксплуатации.
- Порт Ethernet для локального или удаленного мониторинга и управления системой.
- Поддержка выбираемых протоколов связи PMBus, CANbus, RS-485 и RS-232.
- Поддержка журналов данных и событий с отметками даты и времени.
- Поддержка карт памяти SDHC емкостью до 32 ГБ.
- Четыре пользовательски программируемых релейных выхода для традиционного дистанционного мониторинга или сигнализации.
- Веб-ориентированный пользовательский интерфейс мониторинга и управления для различных применений.
Области применения
- Промышленная автоматизация.
- Зарядные станции для электромобилей.
- Системы прожига и burn-in испытаний.
- Установки УФ-отверждения.
- Оборудование с лазерными диодами.
- Телекоммуникационные системы.
- Освещение для растениеводства.
- Системы архитектурной и декоративной подсветки.
- Инверторные системы.
Поддерживаемые серии оборудования
Для модели CMU2C-R-C## в таблице совместимости указаны следующие поддерживаемые серии источников питания:
- DRP-3200CAN
- NCP-3200CAN
- SHP-30KCAN
- SHP-10KCAN
- BIC-2200
- HEP-2300
Функциональность интерфейсов для CMU2C-R-C##
| Интерфейс / функция | Наличие |
| Реле | Да |
| RS-485 | Нет |
| Аналоговые входы | Нет |
| Аналоговые выходы | Нет |
| Цифровые входы | Да |
| Цифровые выходы | Да |
| PMBus | Нет |
| CANbus | Да |
| RS-232 | Нет |
| Ethernet | Да |
Параметры выхода и индикации
| Параметр | Значение |
| ЖК-дисплей | Отображение выходного постоянного напряжения, тока и состояния каждого источника питания |
| Светодиодная индикация | Зеленый: питание включено, нормальный режим; красный: неисправность, аварийное состояние |
| Релейные контакты | 4 пользовательски программируемых канала, 30 В / 1 А |
| Аналоговые выходы | 5 пользовательски программируемых каналов, 0…10 В |
| Цифровые выходы | 5 пользовательски программируемых каналов, сигнал с открытым коллектором |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC |
| Аналоговые входы | 5 каналов, 0…10 В, разрешение 12 бит |
| Цифровые входы | 5 каналов, сигнал с открытым коллектором |
Контролируемые параметры и функции
| Параметр | Значение |
| Контролируемые величины | Входное и выходное напряжение, выходной ток, температура, частота вращения вентилятора |
| Поддерживаемые коммуникационные интерфейсы | PMBus, CANbus, RS-485, RS-232 |
| Слот карты памяти | SDHC до 32 ГБ |
| Обновление встроенного ПО | Через SD-карту или по Ethernet |
| Языки интерфейса | Английский, традиционный китайский, упрощенный китайский |
| Журналирование | Запись данных и событий |
| Звуковая сигнализация | Сигналы тревоги, отключение звука; щелчок кнопок и сигналы тревоги, отключение звука |
Коммуникационные протоколы
| Параметр | Значение |
| CANbus | CANbus 2.0B |
| Сеть | Поддержка IEEE 802.3, 10/100Base |
| Платы расширения | Платы расширения |
| Протоколы Ethernet | TCP/IP, NTP, SMTP, Modbus TCP |
| Веб-сервер | Отображение состояния системы, параметров, регистрируемых данных и их выгрузка |
Параметры дисплея и установленных интерфейсных плат
| Параметр | Значение |
| Панель дисплея | 7-дюймовый TFT LCD, разрешение 800x480, емкостная сенсорная панель |
| CANbus на плате расширения | 2 порта, CANbus 2.0B |
| Параметры панели LCD | Подробности настроек приведены в руководстве пользователя |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25…+60 °C |
| Температура хранения | -40…+60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,7 кВ DC |
| Сопротивление изоляции | Выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32): кондуктивные помехи класс B, излучаемые помехи класс A; BS EN/EN61000-3-2, -3 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN61000-6-1, уровень для легкой промышленности, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 690,3 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 78,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 483,6 x 66,3 x 132 мм |
| Масса и упаковка | 2,16 кг; 6 шт. / 14 кг / 2,91 куб. фута |
Монтаж и конструктивное исполнение

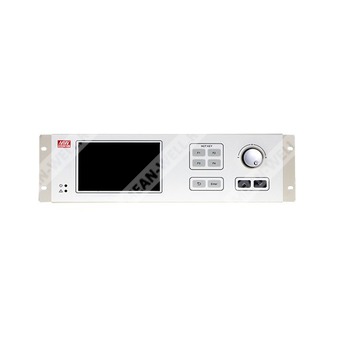

CMU2C-R-C## выполнен в стоечном формате. Для стоечной версии в механическом чертеже указаны размеры лицевой панели 483,6 мм по ширине и 132 мм по высоте, глубина корпуса 66,3 мм. На фронтальной панели предусмотрены дисплей, функциональные клавиши, клавиши навигации и орган управления.

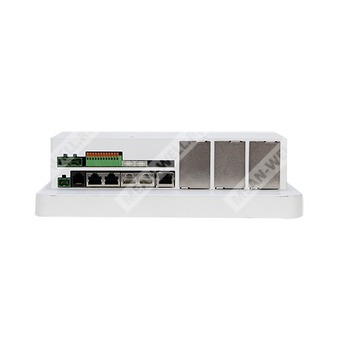

На интерфейсной стороне предусмотрены разъемы Ethernet, CANbus, PMBus, RS-232, RS-485, колодка релейных выходов, разъем AC-входа и многофункциональный разъем сигналов аналогового и цифрового ввода-вывода. Однако фактическая функциональность интерфейсов определяется конфигурацией приложения и установленными платами расширения. Для модели CMU2C-R-C## по таблице функциональности активны релейные выходы, цифровые входы, цифровые выходы, CANbus и Ethernet.
Сведения по интерфейсам и сигналам
Светодиодная индикация:
Зеленый светодиод — нормальное функционирование источника питания.
Красный светодиод — постоянное свечение при возникновении аварийного состояния.
Сетевой вход AC:
контакт 1 — нейтраль AC;
контакт 2 — линия AC;
контакт 3 — защитное заземление FG.
Релейные выходы:
4 программируемых реле, для каждого предусмотрены контакты нормально разомкнутый, нормально замкнутый и общий. Номинал контактов — 30 В / 1 А.
Цифровые входы:
5 изолированных входов с опорой относительно FG. Разомкнуто относительно FG или +5 В соответствует логической 1 на входе CMU2. Замыкание на FG или 0 В соответствует логическому 0.
Цифровые выходы:
5 изолированных выходов с опорой относительно FG, тип сигнала — открытый коллектор, максимальное напряжение сигнала 5 В относительно FG.
CANbus:
интерфейс CANbus реализован платой расширения типа C; параметры шины — CANbus 2.0B; на плате доступны 2 порта.
Ethernet:
разъем RJ45, поддержка 10/100Base, сетевые протоколы TCP/IP, NTP, SMTP, Modbus TCP, доступ к веб-интерфейсу мониторинга и управления.
Примечания
- Функции ведения журнала данных и журнала событий доступны только при установленной SD-карте.
- Набор функций зависит от приложения.
- ЖК-дисплей может переставать корректно отображать информацию при температуре ниже -20 °C.
- Разъемы CN36 и CN37 рассматриваются как выход.
- Функции сигнальных разъемов цифрового ввода/вывода, аналогового ввода/вывода, реле, RS-232, RS-485, PMBus и CANbus определяются приложением. Для деталей требуется руководство по установке.
- Контроллер рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнены для самого контроллера без подключенного управляемого оборудования. Конечное изделие должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
- Для питания часов реального времени используется суперконденсатор, обеспечивающий сохранение хода часов только в течение 7 дней. При превышении этого срока дата и время RTC должны быть установлены заново.
- В параллельном соединении возможно управление до 40 источников питания, потенциально до 48 источников.
- Для заказа доступны только модели CMU2C-P##, CMU2C-R-P##, CMU2C-C##, CMU2C-R-C## и опционально CMU2A-#R#.
