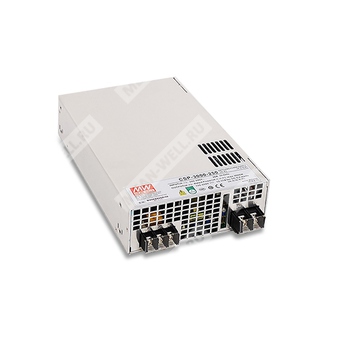

CSP-3000-120 - промышленный AC/DC источник питания 3 кВт с одним выходом для систем автоматики и силовой электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| CSP | Серия источников питания CSP |
| 3000 | Номинальная мощность 3000 Вт |
| 120 | Номинальное выходное напряжение 120 В |
Назначение и особенности
Источник питания CSP-3000-120 представляет собой закрытый AC/DC преобразователь мощностью 3 кВт с одним выходом. Модель рассчитана на питание промышленного оборудования, измерительных и испытательных систем, лазерных установок, оборудования УФ-отверждения, рыбных ламп и установок burn-in.
Изделие работает от сети переменного тока 180–264 В AC и обеспечивает программируемый выход по напряжению и току. Реализованы активная коррекция коэффициента мощности, встроенное принудительное охлаждение вентиляторами постоянного тока, функции дистанционного включения/выключения, вспомогательного питания, сигнала Power OK, а также активное разделение тока при параллельной работе.
Серия предназначена для эксплуатации в составе конечного оборудования и допускает работу в широком диапазоне температур с учетом дерейтирования.
Области применения
- Оборудование промышленной автоматизации
- Измерительная и испытательная техника
- Лазерные системы
- Оборудование УФ-отверждения
- Рыбные лампы
- Установки burn-in
Основные характеристики
| Параметр | Значение |
| Тип | Закрытый AC/DC источник питания |
| Серия | CSP-3000 |
| Мощность | 3000 Вт |
| Количество выходов | Один |
| Входное напряжение | 180–264 В AC |
| Активная коррекция коэффициента мощности | Да |
| КПД | До 93% |
| Охлаждение | Принудительное воздушное, встроенными вентиляторами DC |
| Программирование выхода | Напряжение и ток |
| Параллельная работа | Да, до 3 устройств |
| Удаленное управление | Встроенное ON-OFF |
| Вспомогательное питание | Да |
| Сигнал Power OK | Да |
| Защита | Короткое замыкание, перегрузка, перенапряжение, перегрев, отказ вентилятора |
| Покрытие | Конформное |
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 120 В DC |
| Номинальный выходной ток | 25 А |
| Диапазон тока | 0–25 А |
| Номинальная мощность | 3000 Вт |
| Режим постоянного тока | 90–120 В |
| Пульсации и шум | 800 мВ пик-пик |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск установки, время нарастания | 1000 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 10 мс при полной нагрузке |
| Диапазон входного напряжения | 180–264 В AC, 254–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 / 230 В AC при полной нагрузке |
| Типовой КПД | 92% |
| Пусковой ток | 20 А / 180 В AC; 16 А / 230 В AC |
| Пусковой ток при холодном старте | 60 А / 230 В AC |
| Ток утечки | <0,3 мА / 240 В AC |
| Потребляемый ток по AC | 12 А / 230 В AC |
Параметры защиты
| Функция | Значение |
| Защита от короткого замыкания | Отключение и защелкивание выхода, восстановление после повторного включения |
| Защита от перегрузки | 105–120% от номинальной выходной мощности |
| Настройки перегрузки | 127–150 В; 265–315 В; 420–500 В |
| Тип защиты от перегрузки | Ограничение постоянного тока с задержанным отключением через 3 секунды, восстановление после повторного включения; либо непрерывное ограничение постоянного тока |
| Защита от перенапряжения | 127–150 В |
| Защита от перегрева | Отключение выхода, автоматическое восстановление после снижения температуры либо после повторного включения |
Функциональные возможности
| Функция | Значение |
| Программирование напряжения | Да |
| Программирование тока | Да |
| Дистанционное включение/выключение | Да |
| Сигнал аварии / Power OK | Да |
| Вспомогательный выход | 12 В / 0,4 А |
| Разделение тока | Активное, до 9000 Вт (2+1) |
| Параллельная работа | До 3 блоков |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 721,1 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 80,5 тыс. ч минимум |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BS EN/EN62368-1, EAC TP TC004, GB4943.1 |
| Испытательное напряжение | I/P–O/P: 3 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32), класс A |
| Излучаемая эмиссия | BS EN/EN55032 (CISPR32), класс A |
| Гармонические токи | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Помехоустойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 3 |
| Помехоустойчивость EFT / Burst | BS EN/EN61000-4-4, уровень 3 |
| Помехоустойчивость Surge | BS EN/EN61000-4-5, уровень 3: 2 кВ Line-Earth; уровень 2: 1 кВ Line-Line |
| Помехоустойчивость по проводам | BS EN/EN61000-4-6, уровень 3 |
| Помехоустойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
Размеры и масса
| Параметр | Значение |
| Габариты | 278 × 177,8 × 63,5 мм |
| Габариты в дюймах | 10,9 × 7 × 2,5 дюйма |
| Масса | 3,5 кг |
| Упаковка | 4 шт. / 14,4 кг / 1,39 CUFT |
Примечания
1. Все параметры, если не оговорено иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. В режиме PV пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, стабилизацию по сети и стабилизацию по нагрузке.
4. При входном напряжении менее 160 В AC выход следует отключать.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
6. Температурное дерейтирование составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Назначение выводов и интерфейсов
| Контакт | Назначение |
| CN1-1 | RCG, земля дистанционного ON-OFF |
| CN1-2 | P-OK-2, TTL-сигнал Power OK |
| CN1-3 | RC, дистанционное ON-OFF |
| CN1-4 | P-OK-GND-2, земля сигнала Power OK |
| CN1-5 | GND, земля режима PV/PC |
| CN1-6 | Mode, выбор режима PV/PC |
| CN1-7 | P-OK, сигнал Power OK с релейным контактом |
| CN1-8 | CS+, сигнал разделения тока |
| CN1-9 | P-OK GND, земля сигнала Power OK |
| CN1-10 | CS-, сигнал разделения тока |
| CN2-1 | 12V AUXG, земля вспомогательного выхода |
| CN2-2 | 12V AUX+, вспомогательный выход +12 В |
| CN2-3 | NC |
| CN2-4 | NC |
| CN2-5 | PV/PC+, регулировка PV/PC+ |
| CN2-6 | PV/PC-, регулировка PV/PC- |
| CN2-7 | NC |
| CN2-8 | NC |
Условия настройки режима
| Состояние контактов PIN5/PIN6 на CN2 | Режим | Функция |
| Замкнуты | PV | Программирование выходного напряжения |
| Разомкнуты | PC | Программирование выходного тока |
Диапазоны программирования
| Режим | Диапазон для CSP-3000-120 |
| PV | 18–120 В max. |
| PC | 2,4–30 А max. |
Состояние световой индикации
| Состояние светодиода | Описание |
| Зеленый светодиод, нормальное свечение | Источник питания работает нормально |
| Зеленый светодиод, медленное мигание | Режим ожидания, удаленное выключение |
| Красный светодиод, мигание | OVP, выходное напряжение слишком низкое |
| Красный светодиод, медленное мигание | Ошибка NTC, срабатывание OTP, действие температурного выключателя |
| Красный светодиод, нормальное свечение | Неисправность вентилятора питания |
| Красный светодиод, мигание | Неисправность линии, аномалия сигнала CN2 pin7/8 |
