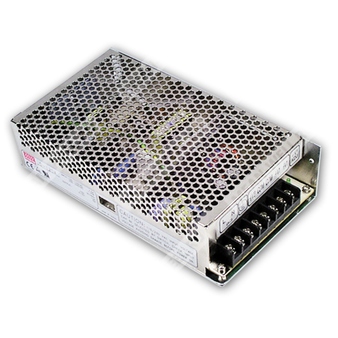

D-120A — двухканальный импульсный источник питания 120 Вт для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
|---|
| D-120 | Серия / номинальная мощность | Импульсный источник питания серии D-120, мощность 120 Вт |
| A | Исполнение | Модель D-120A: двухканальный выход 5 В / 12 В |
Назначение и особенности
Компонент D-120A представляет собой источник питания с двумя выходными каналами постоянного напряжения, предназначенный для питания электронной аппаратуры и систем промышленной автоматики. Устройство имеет переключаемый диапазон входного напряжения переменного тока, свободную конвекцию охлаждения, встроенные защиты от короткого замыкания, перегрузки и перенапряжения, а также фиксированную частоту преобразования 28 кГц.
Особенности:
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке на прогрев.
- Фиксированная частота переключения 28 кГц.
Выход
| Параметр | D-120A |
|---|
| Количество выходов | 2 |
| Выход CH1 | 5 В |
| Выход CH2 | 12 В |
| Номинальный ток CH1 | 12 А |
| Номинальный ток CH2 | 5 А |
| Диапазон тока CH1 | 2 ~ 12 А |
| Диапазон тока CH2 | 0,5 ~ 5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 60 мВ п-п |
| Диапазон регулировки напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, выбирается переключателем; 248 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД (тип.) | 78% |
| Входной ток (тип.) | 2,2 А / 115 В AC; 1,3 А / 230 В AC |
| Пусковой ток (тип.) | 32 А при холодном запуске |
| Ток утечки | < 3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | CH1: 5,75 ~ 6,75 В DC |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 ℃ (с учётом графика снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) на выходе +5 В |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 272,8 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,82 кг |
| Упаковка | 16 шт. / 14,2 кг / 0,95 куб. фута |
Безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
Механические данные
Корпус: Case No. 906. Присоединение выполнено через клеммную колодку. Ниже приведена информация по назначению контактов.
| Номер контакта | Назначение |
|---|
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | FG, защитное заземление |
| 4 | Выход DC +V2 |
| 5, 6 | Выход DC COM |
| 7, 8 | Выход DC +V1 |
