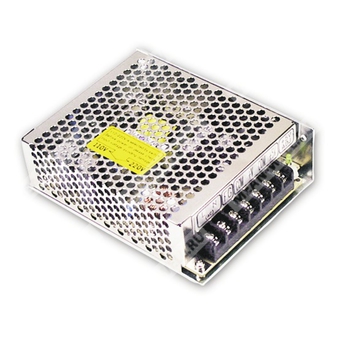

D-30A - двухвыходной импульсный источник питания мощностью 32 Вт с регулируемым выходом 5 В и 12 В для промышленной электроники.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| D | Серия D-30 |
| 30 | Номинальная мощность 30 Вт, фактически по таблице для D-30A — 32 Вт |
| A | Исполнение с выходами 5 В и 12 В |
Краткое описание
D-30A — двухвыходной импульсный источник питания серии D-30 с естественным воздушным охлаждением, предназначенный для питания промышленной электронной аппаратуры. Модель имеет регулируемый выход 5 В и фиксированный выход 12 В, работу от сети переменного или постоянного тока с выбором диапазона входа переключателем, а также защиту от перегрузки и короткого замыкания.
Основные особенности
- Два выходных канала.
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор включения на светодиоде.
- Фиксированная частота переключения 23 кГц.
- Промышленное исполнение для установки внутри оборудования.
Выход
| Параметр | Значение |
|---|
| Выход 1 | 5 В |
| Номинальный ток выхода 1 | 4 А |
| Диапазон тока выхода 1 | 0,5...4 А |
| Выход 2 | 12 В |
| Номинальный ток выхода 2 | 1 А |
| Диапазон тока выхода 2 | 0,1...1 А |
| Номинальная мощность | 32 Вт |
| Пульсации и шум, максимум | 50 мВп-п |
| Диапазон подстройки напряжения | Выход 1: 4,75...5,5 В |
| Допуск по напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, нарастания и удержания | 200 мс, 50 мс, 30 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85...132 В переменного тока / 170...264 В переменного тока / 240...370 В постоянного тока, выбор переключателем |
| Диапазон частоты сети | 47...63 Гц |
| КПД, тип. | 72% |
| Входной ток | 0,8 А при 115 В переменного тока; 0,45 А при 230 В переменного тока |
| Пусковой ток, холодный старт, макс. | 18 А при 115 В переменного тока; 36 А при 230 В переменного тока |
| Ток утечки | < 1 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105...150% от номинальной выходной мощности |
| Тип защиты | Ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Есть |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, по 10 минут на цикл, в течение 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | Проектирование согласно UL1012 |
| Испытательное напряжение | Вход-выход: 1,5 кВ переменного тока; вход-корпус: 1,5 кВ переменного тока; выход-корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500 В постоянного тока |
| Кондуктивные и излучаемые помехи | Проектирование согласно FCC Part 15 J, проводимые помехи |
Прочее
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 417,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм |
| Масса и упаковка | 0,41 кг; 30 шт. / 13,4 кг / 0,86 куб. фута |
| Тип охлаждения | Естественная конвекция воздуха |
| Индикация | Светодиодный индикатор включения |
| Частота преобразования | 23 кГц |
Механические характеристики
Корпус: Case No. 903. Единицы измерения: мм.
Подключение выполнено через клеммную колодку. Назначение выводов:
| Номер вывода | Назначение |
|---|
| 1 | Выход постоянного тока COM |
| 2 | Выход постоянного тока +V2 |
| 3 | Выход постоянного тока COM |
| 4 | Выход постоянного тока +V1 |
| 5 | Защитное заземление FG |
| 6 | Вход переменного тока AC/L |
| 7 | Вход переменного тока AC/N |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
Выходная характеристика и снижение нагрузки
График снижения нагрузки показывает допустимое уменьшение выходной мощности при повышении температуры окружающей среды. До области высоких температур допускается работа на полной нагрузке, после чего требуется снижение нагрузки согласно кривой дерейтингa.
Статическая характеристика
Зависимость выходного напряжения и пульсаций от входного напряжения приведена для условий Ta = 25 °C и частоты сети 60 Гц. Для выходов +5 В и +24 В на графике показаны соответствующие уровни регулирования и пульсаций; для D-30A применимы данные по выходу +5 В и общие условия семейства.
