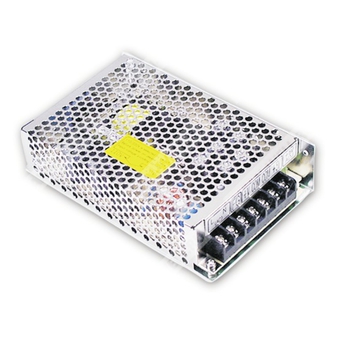

D-50A - двухвыходной импульсный источник питания мощностью 54 Вт для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| D-50 | Серия источников питания Mean Well D-50, мощность 50 Вт по обозначению серии |
| A | Исполнение с выходными напряжениями 5 В и 12 В |
Краткое описание
D-50A — двухвыходной импульсный источник питания с естественным охлаждением, предназначенный для питания промышленной электронной аппаратуры.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузке перед отгрузкой.
- Фиксированная частота переключения 24 кГц.
- Выходы с независимыми номиналами 5 В и 12 В.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В, 12 В |
| Номинальный ток | 6 А, 2 А |
| Диапазон тока | 1…6 А, 0,3…2 А |
| Номинальная мощность | 54 Вт |
| Пульсации и шум | 50 мВ п-п для канала 5 В; 100 мВ п-п для канала 12 В |
| Диапазон подстройки напряжения | Канал 1: 4,75…5,5 В |
| Допуск по напряжению | ±2,0% для 5 В; +5, -8% для 12 В |
| Стабилизация по сети | ±0,5% для 5 В; ±1,0% для 12 В |
| Стабилизация по нагрузке | ±0,5% для 5 В; ±1,0% для 12 В |
| Время установки, нарастания и удержания | 200 мс, 100 мс, 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…132 В AC / 170…264 В AC, выбирается переключателем; 240…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 73% |
| Входной ток | 1,3 А при 115 В AC; 0,65 А при 230 В AC |
| Пусковой ток | Холодный старт: 18 А при 115 В AC; 36 А при 230 В AC |
| Ток утечки | <0,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты | Складывающееся ограничение тока с автоматическим восстановлением после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C по каналу +5 В |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Соответствие конструкции UL1012 |
| Испытательное напряжение | Вход–выход: 1,5 кВ AC; вход–корпус: 1,5 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC |
| Эмиссия проводимых и излучаемых помех | Проектирование по FCC Part 15J, conduction |
Надежность и конструктивные параметры
| Параметр | Значение |
| MTBF | 408,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,53 кг |
| Упаковка | 24 шт.; 13,6 кг; 0,75 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока +V2 |
| 2 | Общий провод выхода COM |
| 3 | Защитное заземление FG |
| 4 | Выход постоянного тока +V1 |
| 5, 6 | Вход переменного тока AC/L |
| 7 | Вход переменного тока AC/N |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
