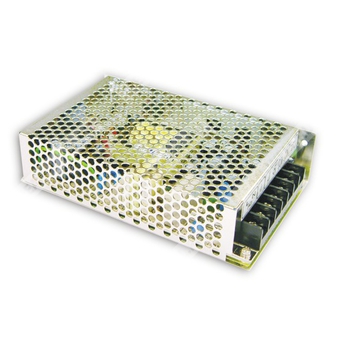

D-60A - двухканальный импульсный источник питания 60 Вт для промышленной аппаратуры с универсальным входом и защитами.
Источник питания D-60A серии D-60 представляет собой компактный двухвыходной AC/DC преобразователь с естественным охлаждением, универсальным диапазоном входного напряжения и встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| D-60 | Серия импульсных источников питания мощностью 60 Вт |
| A | Исполнение с выходами 5 В и 12 В |
Основные особенности
- Универсальный диапазон входного напряжения AC / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения питания.
- Фиксированная частота переключения 54 кГц.
- Двухканальное выходное исполнение.
Выход
| Параметр |
CH1 |
CH2 |
| Номинальное напряжение |
5 В |
12 В |
| Номинальный ток |
4 А |
3 А |
| Диапазон тока |
0,3 ~ 6 А |
0,2 ~ 4 А |
| Номинальная мощность |
56 Вт |
| Пульсации и шум, макс. |
75 мВп-п |
150 мВп-п |
| Диапазон подстройки напряжения |
CH1: 4,75 ~ 5,5 В |
| Допуск по напряжению |
±2,0% |
±6,0% |
| Стабилизация по сети |
±0,5% |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
±4,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 73% |
| Потребляемый ток, тип. | 2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
| Время включения, нарастания | 300 мс, 50 мс / 230 В AC; 800 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 80 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85℃; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 301,2 тыс. ч минимум, MIL-HDBK-217F (25℃) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,54 кг |
| Упаковка | 24 шт. / 13,8 кг / 0,75 CUFT |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
Клеммные выводы
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного тока +V1 |
| 6, 7 | Выход постоянного тока COM |
| 4 | Выход постоянного тока +V2 |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
