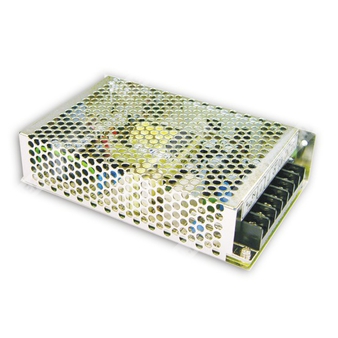

D-60B - двухвыходной импульсный источник питания 60 Вт с универсальным входом и защитами по короткому замыканию, перегрузке и перенапряжению.
Назначение: преобразование сетевого переменного/постоянного напряжения в два стабилизированных выходных канала постоянного тока для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| D-60 | Серия импульсных источников питания Mean Well, номинальная мощность 60 Вт |
| B | Модификация с выходами 5 В и 24 В |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Два выходных канала постоянного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор наличия питания.
- Фиксированная частота коммутации 54 кГц.
Выходные параметры
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Номинальный ток выхода 1 | 3 А |
| Номинальный ток выхода 2 | 1,8 А |
| Диапазон тока выхода 1 | 0,3 ~ 6 А |
| Диапазон тока выхода 2 | 0,2 ~ 2,2 А |
| Номинальная мощность | 58 Вт |
| Пульсации и шум, выход 1 | 75 мВ п-п |
| Пульсации и шум, выход 2 | 150 мВ п-п |
| Диапазон подстройки напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск по напряжению | ±5,0% для выхода 24 В; ±2,0% для выхода 5 В |
| Линейная стабилизация | ±0,5% для обоих каналов |
| Стабилизация по нагрузке | ±0,5% для выхода 5 В; ±4,0% для выхода 24 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 76% |
| Входной ток тип. | 1 А / 230 В переменного тока |
| Пусковой ток тип. | Холодный пуск 20 А / 115 В переменного тока, 40 А / 230 В переменного тока |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
| Время запуска, нарастания | 300 мс, 50 мс / 230 В переменного тока при полной нагрузке |
| Время удержания тип. | 80 мс / 230 В переменного тока; 10 мс / 115 В переменного тока при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; восстановление автоматически после устранения аварийного режима |
| Тип защиты от перегрузки | Режим hiccup |
| Перенапряжение | Выход 5 В: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и масса
| Параметр | Значение |
| MTBF | 301,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,54 кг |
| Упаковка | 24 шт.; 13,8 кг; 0,75 куб. фута |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Корпус Case No. 901 |
| Единицы чертежа | мм |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного тока +V2 |
| 6, 7 | Выход постоянного тока COM |
| 4, 5 (для другой группы выводов) | Выход постоянного тока +V1 |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
Функциональное назначение: D-60B применяется в системах промышленной автоматики, электронной аппаратуре и устройствах, требующих двух независимых стабилизированных низковольтных шин питания.
