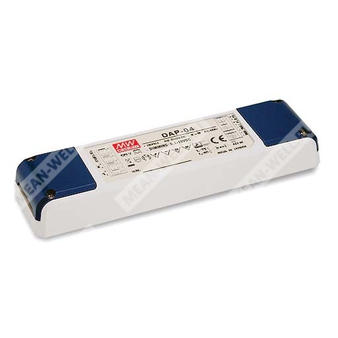

DAP-04-S01 - преобразователь DALI и Push Dim в 4-канальный ШИМ-интерфейс для управления диммируемыми светодиодными источниками питания.
Назначение
DAP-04-S01 представляет собой преобразователь сигнала управления освещением, предназначенный для преобразования команд DALI или Push Dim в ШИМ-сигнал для совместимых AC/DC светодиодных источников питания MEAN WELL с функцией диммирования 3-в-1 1...10 В / ШИМ / сопротивление. Устройство обеспечивает до четырех выходных каналов управления, поддерживает адресацию по протоколу DALI и имеет встроенное реле для включения и отключения светодиодного источника питания.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| DAP |
Наименование серии преобразователей сигнала DALI в ШИМ |
| 04 |
4 выходных канала |
| S01 |
Исполнение со selectable-функцией выбора количества DALI-адресов: 4 или 1 |
Описание
Серия DAP-04 является преобразователем типа DALI signal to PWM signal, специально предназначенным для работы с AC/DC светодиодными источниками питания MEAN WELL, оснащенными функцией диммирования 3-в-1. Модификация DAP-04-S01 поддерживает выбор количества отображаемых на шине DALI адресов: 4 или 1. При использовании режима одного DALI-адреса ШИМ-выход формируется только на канале DIM1.
Особенности
- Универсальный вход переменного тока с полным диапазоном входного напряжения до 305 В AC.
- Преобразование сигнала DALI в ШИМ-сигнал.
- Четыре адресуемых выходных канала DALI.
- Встроенная функция Push Dim.
- Соответствие стандартам DALI IEC 62386-101, IEC 62386-102, IEC 62386-207.
- Выбор активного высокого или активного низкого уровня ШИМ с помощью перемычки.
- Выбор линейной или логарифмической кривой диммирования в соответствии с IEC 62386-207.
- Диапазон диммирования от 1 до 100 %.
- Встроенное реле для управления включением и отключением светодиодного источника питания.
- Полностью изолированный пластиковый корпус.
- Класс II, без заземляющего проводника.
- Степень защиты IP20.
- Потребляемая мощность менее 0,5 Вт.
Области применения
- Внутреннее освещение.
- Офисное освещение.
- Декоративное освещение.
- Входной сигнал: DALI или Push Dim.
- Выходной сигнал: ШИМ с открытым коллектором.
Параметры выхода
| Параметр |
Значение |
| Количество выходных каналов |
4 |
| Тип выходного сигнала |
ШИМ, типовое значение частоты 1 кГц |
| Диапазон диммирования |
1...100 % |
| Логика выходного ШИМ |
Активный высокий или активный низкий уровень, выбор перемычкой; заводская установка — активный высокий уровень |
| Тип выходов диммирования |
Открытый коллектор |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 В AC; 127...431 В DC |
| Работа от постоянного тока |
Возможна при подключении к клеммам AC/L(+) и AC/N(-) |
| Диапазон входной частоты |
47...63 Гц |
| Потребляемый ток по сети, типовое значение |
0,1 А |
| Пусковой ток, типовое значение |
15 А при холодном пуске, длительность 500 мкс, измерено при 50 % пика, при 230 В AC |
| Ток утечки |
< 0,5 мА при 240 В AC |
| Потребляемая мощность, типовое значение |
0,5 Вт |
| Входной управляющий сигнал |
DALI или Push Dim |
Функциональные параметры
| Параметр |
Значение |
| Реле |
240 В AC / 8 А |
| Назначение реле |
Включение и отключение питания светодиодного источника; управление связано с каналом DIM1 |
| Условие состояния контакта |
Контакт замкнут, когда скважность DIM1 больше 0; контакт разомкнут, когда скважность DIM1 равна 0 |
| Протокол DALI |
Поддержка 16 групп и 64 адресов |
| Количество DALI-адресов для версии S01 |
Выбирается перемычкой: 4 или 1; заводская установка — 4 |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -30 до +60 °C |
| Рабочая влажность |
20...90 % RH, без конденсации |
| Температура хранения |
от -40 до +80 °C |
| Влажность хранения |
10...95 % RH |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по каждой из осей X, Y, Z |
| Максимальная температура корпуса tc |
90 °C |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
BS EN/EN 61347-1, BS EN/EN 61347-2-11, BS EN/EN 61058-1, разделы 8/17/20/25, EAC TP TC 004, AS/NZS 62368.1 |
| Стандарты DALI |
IEC 62386-101, IEC 62386-102, IEC 62386-207 |
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
Вход-выход: >100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN 55015, BS EN/EN 61000-3-2, BS EN/EN 61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11, BS EN/EN 61547, уровень для легкой промышленности, импульсная помеха 2 кВ, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
Не менее 2515,5 тыс. ч по Telcordia SR-332 (Bellcore); не менее 246,9 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
165 x 46 x 23 мм |
| Масса |
0,16 кг |
| Упаковка |
84 шт.; 14,4 кг; 1,14 куб. фута |
| Конструкция корпуса |
Изолированный пластиковый корпус |
| Класс защиты |
Класс II |
| Степень защиты оболочки |
IP20 |
Подключение и назначение выводов
Клеммная колодка TB1
| Контакт |
Функция |
Описание |
| 1 |
AC/L |
Подключение линии сети переменного тока |
| 2 |
AC/N |
Подключение нейтрали сети переменного тока |
| 3 |
PUSH |
Вход кнопочного диммирования; кнопка подключается между PUSH и AC/L |
| 4 |
DA+ |
Положительная линия интерфейса DALI |
| 5 |
DA- |
Отрицательная линия интерфейса DALI |
| 6, 7 |
RY+ / RY- |
Контакты реле; номинал до 240 В AC / 8 А активной нагрузки |
Клеммная колодка TB2
| Контакты |
Функция |
Описание |
| 1, 3, 5, 7 |
DIM+ |
Положительные выходы диммирования для подключения к линии DIM+ диммируемого светодиодного источника питания |
| 2, 4, 6, 8 |
DIM- |
Отрицательные выходы диммирования для подключения к линии DIM- диммируемого светодиодного источника питания |
Перемычка JP1
| Контакты |
Функция |
Описание |
| 1, 2 |
Выбор активного уровня ШИМ |
Для базовой серии: замкнуто — активный высокий уровень; разомкнуто — активный низкий уровень; заводская установка — активный высокий уровень |
| 1, 2 |
Выбор числа DALI-адресов для DAP-04-S01 |
Замкнуто — 4 адреса; разомкнуто — 1 адрес; заводская установка — 4 |
Режим Push Dim
| Функция |
Длительность нажатия |
| Без изменения состояния |
< 0,05 с |
| Включение / выключение |
0,1...1 с |
| Увеличение или уменьшение яркости |
1,5...10 с |
| Установка яркости 100 % |
> 11 с |
Максимальная длина кабеля от кнопки до последнего драйвера составляет 20 м. Заводская установка уровня диммирования — 100 %. Каждое длительное нажатие изменяет направление диммирования.
Синхронизация и нагрузочная способность каналов
- Устройство имеет 4 выходных канала.
- Каждый канал управляет до 20 светодиодными источниками питания MEAN WELL.
- Суммарно 4 канала могут управлять до 80 светодиодными источниками питания.
- Яркость всех источников питания, подключенных к одному каналу, одинакова.
- Уровень диммирования каждого из четырех каналов регулируется независимо.
- Максимально допустимое падение напряжения между DAP-04-S01 и светодиодными источниками питания не должно превышать 0,5 В.
Применение встроенного реле
DAP-04-S01 оснащен встроенным реле для управления включением и отключением светодиодных источников питания MEAN WELL. Реле находится в замкнутом состоянии, когда канал DIM1 формирует сигнал диммирования. При отсутствии выходного сигнала на DIM1 реле размыкается.
Если суммарный входной ток выбранных светодиодных источников питания превышает 8 А либо используются источники питания с пусковым током более 50 А, требуется дополнительный магнитный пускатель или внешнее реле.
Примечания
- Потребляемая мощность менее 0,5 Вт измерена при 230 В AC.
- Для модификации DAP-04-S01 следует учитывать отдельное техническое примечание по этой версии.
- При рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Для соединения DAP-04-S01 с контроллером DALI необходимо выбирать кабель так, чтобы максимальное падение напряжения между устройствами не превышало 2 В. Для кабеля сечением 1,5 мм² максимальная длина составляет 300 м.
- Для версии DAP-04-S01 при функции одного DALI-адреса ШИМ-сигнал диммирования формируется только на выходе DIM1.
- Для кнопочного управления следует применять только нормально разомкнутую кнопку без светового индикатора.
- Интенсивность свечения светодиодов в одной группе может уменьшаться, если один из источников питания в этой группе отключен по сети переменного тока.
