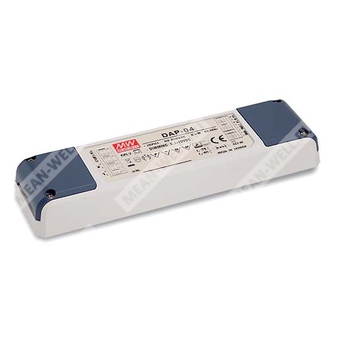

DAP-04 - преобразователь сигнала DALI в ШИМ для многоканального управления диммируемыми светодиодными источниками питания.
Назначение
DAP-04 — это преобразователь «сигнал DALI в сигнал PWM», предназначенный для работы совместно с AC/DC светодиодными источниками питания MEAN WELL, оснащёнными функцией диммирования 3-в-1: 1...10 В, ШИМ и сопротивлением. Устройство принимает команды по интерфейсу DALI либо от кнопки push dim и формирует 4 независимых канала ШИМ-управления открытым коллектором для регулирования яркости подключённых LED-драйверов.
Расшифровка партномера
| Фрагмент партномера | Значение |
| DAP | Наименование серии преобразователей сигнала DALI в ШИМ |
| 04 | Количество выходных каналов: 4 |
| Пусто | Стандартное исполнение с функцией ACT-HI |
| S01 | Стандартное исполнение с выбираемой функцией 4 или 1 DALI-адрес |
Описание
Серия DAP-04 предназначена для построения систем управления освещением, в которых цифровой управляющий сигнал DALI должен быть преобразован в ШИМ-сигнал для диммируемых LED-источников питания. Устройство поддерживает стандартный интерфейс DALI, имеет встроенную функцию push dim, допускает выбор активного высокого или активного низкого уровня ШИМ с помощью перемычки, а также оснащено встроенным реле для функции включения и отключения источника питания светодиодов.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения до 305 В AC.
- Преобразование сигнала DALI в ШИМ-сигнал.
- 4 выходных канала, адресуемых по DALI.
- Встроенная функция кнопочного диммирования push dim.
- Соответствие стандартам DALI IEC 62386-101, IEC 62386-102, IEC 62386-207.
- Выбор активного высокого или активного низкого уровня ШИМ при помощи перемычки.
- Выбор линейной или логарифмической кривой диммирования в соответствии с IEC 62386-207.
- Диапазон диммирования от 1 до 100%.
- Встроенное реле для управления включением и отключением LED-источника питания.
- Полностью изолированный пластиковый корпус.
- Класс II, без клеммы функционального заземления.
- Степень защиты IP20.
- Выходной сигнал — ШИМ открытого коллектора.
Области применения
- Внутреннее освещение.
- Офисное освещение.
- Декоративное освещение.
- Системы освещения с входным сигналом DALI или push dim.
Технические параметры
Выход
| Параметр | Значение |
| Количество выходных каналов | 4 |
| Тип выходного сигнала | ШИМ, типовое значение частоты 1 кГц |
| Логика выходного ШИМ | Активный высокий или активный низкий уровень, выбор перемычкой; заводская установка — активный высокий |
| Диапазон диммирования | 1...100% |
| Выходной сигнал | ШИМ открытого коллектора |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Работа от постоянного тока | Допускается при подключении AC/L к положительному полюсу, AC/N к отрицательному |
| Диапазон входной частоты | 47...63 Гц |
| Потребляемый ток по сети, тип. | 0,1 А |
| Пусковой ток, тип. | Холодный старт 15 А при 230 В AC, длительность импульса 500 мкс, измерено на 50% Ipeak |
| Ток утечки | < 0,5 мА при 240 В AC |
| Потребляемая мощность, тип. | 0,5 Вт |
| Тип входного управляющего сигнала | DALI или push dim |
Функциональные параметры
| Параметр | Значение |
| Релейный выход | 240 В AC / 8 А |
| Назначение реле | Включение/отключение; управление привязано к каналу DIM1 |
| Стандарты DALI | IEC 62386-101, IEC 62386-102, IEC 62386-207 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность хранения | 10...95% RH |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN 61347-1, BS EN/EN 61347-2-11, BS EN/EN 61058-1 разделы 8, 17, 20, 25, EAC TP TC 004, AS/NZS 62368.1 |
| Электрическая прочность изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: >100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, эмиссия | Соответствие BS EN/EN 55015, BS EN/EN 61000-3-2, BS EN/EN 61000-3-3, EAC TP TC 020 |
| ЭМС, устойчивость | Соответствие BS EN/EN 61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11; BS EN/EN 61547, уровень light industry, импульсная помеха 2 кВ; EAC TP TC 020 |
| Класс конструкции | Класс II |
| Степень защиты | IP20 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 | не менее 2515,5 тыс. ч |
| MTBF по MIL-HDBK-217F, 25 °C | не менее 246,9 тыс. ч |
| Габаритные размеры | 165 x 46 x 23 мм |
| Масса | 0,16 кг |
| Упаковка | 84 шт., 14,4 кг, 1,14 куб. фута |
| Максимальная температура корпуса tc | 60 °C |
Подключение и назначение выводов
Клеммник TB1
| Номер вывода | Функция | Описание |
| 1 | AC/L | Подключение линии сети переменного тока |
| 2 | AC/N | Подключение нейтрали сети переменного тока |
| 3 | PUSH | Вход кнопочного диммирования; кнопка подключается между PUSH и AC/L |
| 4 | DA+ | Положительный провод интерфейса DALI |
| 5 | DA- | Отрицательный провод интерфейса DALI |
| 6, 7 | RY+ / RY- | Контакты реле, максимально 240 В AC / 8 А, активны как «замкнуто», когда коэффициент заполнения DIM1 > 0, и «разомкнуто», когда коэффициент заполнения DIM1 = 0 |
Клеммник TB2
| Номер вывода | Функция | Описание |
| 1, 3, 5, 7 | DIM+ | Выход диммирования, подключение к линии DIM+ диммируемого LED-источника питания |
| 2, 4, 6, 8 | DIM- | Выход диммирования, подключение к линии DIM- диммируемого LED-источника питания |
Перемычка JP1
| Номер вывода | Функция | Описание |
| 1, 2 | ACT-HI | Выбор активного уровня ШИМ: замкнуто — активный высокий, разомкнуто — активный низкий; заводская установка — активный высокий |
Режимы работы диммирования
Push dim
| Функция | Время нажатия |
| Состояние не изменяется | < 0,05 с |
| Включение/выключение | 0,1...1 с |
| Увеличение или уменьшение яркости | 1,5...10 с |
| Установка яркости 100% | > 11 с |
Максимальная длина кабеля от кнопки до последнего драйвера составляет 20 м.
Заводская установка уровня диммирования — 100%.
Каждое длительное нажатие изменяет направление диммирования.
Интерфейс DALI
Поддерживается протокол DALI с 16 группами и 64 адресами.
Синхронизация и масштабирование системы
- DAP-04 имеет 4 выходных канала; каждый канал управляет до 20 единицами LED-источников питания MEAN WELL.
- Источники питания, подключённые к одному и тому же каналу, имеют одинаковый уровень диммирования.
- Все 4 канала позволяют управлять суммарно до 80 единицами LED-источников питания.
- Уровень диммирования каждого канала управляется независимо.
- Максимально допустимое падение напряжения между DAP-04 и LED-источниками питания не должно превышать 0,5 В.
Управление включением и отключением LED-источника питания
DAP-04 оснащён встроенным реле, которое может использоваться для включения и отключения LED-источников питания MEAN WELL. Реле находится в замкнутом состоянии, когда на выходе DIM1 присутствует сигнал диммирования. Реле находится в разомкнутом состоянии, когда на выходе DIM1 отсутствует сигнал.
При суммарном входном токе выбранных LED-источников питания более 8 А или при использовании источников питания с пусковым током более 50 А требуется дополнительный магнитный пускатель или реле.
Примечания
- Потребляемая мощность менее 0,5 Вт измерена при 230 В AC.
- Для исполнения DAP-04-S01 следует обращаться к отдельному техническому примечанию.
- Для безвентиляторных моделей при рабочей высоте свыше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
- Следует выбирать подходящий кабель для соединения DAP-04 и контроллера DALI; максимальное падение напряжения между этими устройствами не должно превышать 2 В. Для кабеля сечением 1,5 мм² максимальная длина составляет 300 м.
- Для DAP-04-S01 с функцией одного DALI-адреса ШИМ-сигнал диммирования выводится только на DIM1.
- Для push dim допускается применение только нормально разомкнутой кнопки без светового индикатора.
- Яркость светодиодов в одной группе может уменьшаться, если один из LED-источников питания в группе отключён по сети переменного тока.
