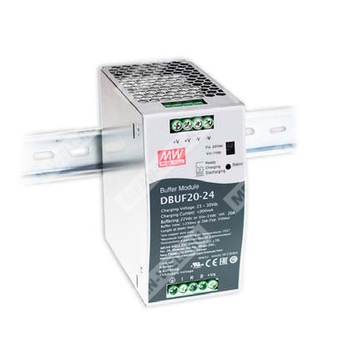

DBUF20-24 - буферный модуль на DIN рейку для поддержания питания 24-вольтовой нагрузки при кратковременных провалах или исчезновении входного напряжения.
Назначение
DBUF20-24 представляет собой буферный модуль для работы совместно с регулируемыми источниками питания постоянного тока 24 В. Устройство накапливает энергию в электролитических конденсаторах и при снижении или пропадании входного напряжения переходит в режим буферирования, поддерживая питание нагрузки в течение ограниченного времени. Модуль предназначен для промышленной автоматики, систем управления, оборудования полупроводникового производства и электромеханической аппаратуры.
Расшифровка партномера
| Элемент партномера | Значение |
| DBUF | Буферный модуль на DIN рейку |
| 20 | Номинальный выходной ток 20 А |
| 24 | Номинальное рабочее напряжение 24 В постоянного тока |
Особенности
- Буферирование с использованием электролитических конденсаторов вместо свинцово-кислотных аккумуляторов.
- Типовое время буферирования 350 мс при 22 В постоянного тока и токе 20 А.
- Выбор режима буферирования переключателем:
фиксированный режим 22 В постоянного тока;
динамический режим Vin минус 1 В постоянного тока.
- Светодиодная индикация состояния.
- Поддержка параллельного соединения для увеличения времени буферирования или токовой отдачи.
- Охлаждение естественной конвекцией воздуха.
- Широкий диапазон рабочих температур от минус 25 до плюс 75 °C.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Системы автоматизации производства.
- Электромеханическая аппаратура.
Описание
Буферный модуль DBUF20-24 является вспомогательным устройством для стабилизированных источников питания 24 В постоянного тока. Энергия запасается в необслуживаемых электролитических конденсаторах, что исключает необходимость периодической замены накопителя энергии, характерную для аккумуляторных решений. Модуль оснащен функциями защиты от перенапряжения, перегрузки по мощности и короткого замыкания. Допускается параллельное подключение нескольких модулей для увеличения допустимого выходного тока или времени поддержания питания.
Основные электрические параметры
Параметры режима заряда
| Параметр | Значение |
| Модель | DBUF20-24 |
| Нормальное рабочее напряжение | 24 В постоянного тока |
| Напряжение заряда | 23...30 В постоянного тока |
| Ток заряда | 900 мА максимум |
| Потребляемый ток в режиме ожидания | 100 мА максимум |
| Время заряда | 15 с типовое, 25 с максимум |
Параметры режима буферирования
| Параметр | Значение |
| Нормальное рабочее напряжение в режиме буферирования | 22 В постоянного тока или Vin минус 1 В постоянного тока |
| Диапазон рабочего напряжения | 22...29 В постоянного тока |
| Максимальный выходной ток | 20 А |
| Пульсации и шум | 200 мВ пик-пик максимум |
Время буферирования
| Выходной ток | Типовое время | Минимальное время |
| 20 А | 350 мс | 250 мс |
| 10 А | 700 мс | 500 мс |
| 0,1 А | 45 с | 30 с |
Выбор режима буферирования
| Положение переключателя | Условие перехода в буферный режим |
| Фиксированный режим 22 В постоянного тока | Буферирование начинается при снижении напряжения на клеммах ниже 22 В постоянного тока |
| Динамический режим Vin минус 1 В постоянного тока | Буферирование начинается при уменьшении входного напряжения более чем на 1 В постоянного тока |
Защита
| Параметр | Значение |
| Защита от перенапряжения | 31...37,5 В, отключение выходного напряжения |
| Защита от перегрузки | 105...125 % от номинальной выходной мощности в режиме буферирования |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от короткого замыкания | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Максимальное напряжение TVS для сигналов | 35 В |
| Защита от обратной полярности | На внутреннем MOSFET, без повреждения, автоматическое восстановление после устранения аварийного состояния |
Управление и сигналы
| Параметр | Значение |
| Вход управления Inhibit | При +Vs - V(I) < 6 В модуль включен; при +Vs - V(I) > 10 В модуль выключен |
| Максимальные параметры входа Inhibit | 35 В постоянного тока, 4 мА максимум |
| Сигнал Ready | Готов: V(R) > +Vs - 2 В постоянного тока; не готов: V(R) < 1 В постоянного тока |
| Максимальные параметры сигнала Ready | 35 В постоянного тока, 10 мА максимум |
| Сигнал Buffering | Буферирование: V(B) > +Vs - 2 В постоянного тока; прочие режимы: V(B) < 1 В постоянного тока |
| Максимальные параметры сигнала Buffering | 35 В постоянного тока, 10 мА максимум |
| Вход напряжения питания сигналов +Vs | 10...35 В постоянного тока, 10 мА, подключение к +V или к внешнему источнику напряжения |
Светодиодная индикация
| Состояние светодиода | Режим |
| Включен | Готовность |
| Выключен | Конденсаторы разряжены |
| Мигание 1 Гц | Заряд |
| Мигание 10 Гц | Буферирование |
Параллельная работа
| Параметр | Значение |
| Параллельное соединение | Поддерживается, применяется для увеличения времени буферирования или выходной токовой способности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от минус 25 до плюс 75 °C |
| Рабочая влажность | 5...95 % относительной влажности, без конденсации |
| Температура хранения | от минус 25 до плюс 80 °C |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...75 °C |
| Рабочая высота | 5000 м, категория OVC II |
| Ударные воздействия | IEC60068-2-27, 30G (300 м/с²), длительность 18 мс, 1 раз в каждом направлении, всего 2 раза |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтажная защелка соответствует IEC60068-2-6 |
Безопасность и электромагнитная совместимость
Параметры изоляции и безопасности
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1 |
| Испытательное напряжение изоляции | Вход/выход - FG: 2,2 кВ постоянного тока; сигналы - FG: 2,2 кВ постоянного тока |
| Сопротивление изоляции | Вход/выход - FG, сигналы - FG: более 100 МОм при 500 В постоянного тока, 25 °C, 70 % RH |
Эмиссия помех
| Параметр | Стандарт | Класс/уровень |
| Кондуктивные помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Колебания напряжения | Не указано | Не указано |
| Гармонические составляющие тока | Не указано | Не указано |
Устойчивость к помехам
| Параметр | Стандарт | Уровень испытаний |
| Общие стандарты | BS EN/EN55035, BS EN/EN61000-6-2 | — |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ по воздуху; уровень 3, 8 кВ контактный разряд; критерий A |
| Излучаемые ВЧ-помехи | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы/пакеты | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-FG; критерий A |
| Кондуктивные ВЧ-помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF при 25 °C | 164,8 тыс. ч минимум по MIL-HDBK-217F; 1510,0 тыс. ч минимум по Telcordia TR/SR-332 |
| MTBF при 40 °C | 108,6 тыс. ч минимум по MIL-HDBK-217F; 765,8 тыс. ч минимум по Telcordia TR/SR-332 |
| Габаритные размеры | 63 × 125,2 × 114,9 мм (Ш × В × Г) |
| Масса | 1,062 кг |
| Упаковка | 12 шт., 12,8 кг, 0,74 куб. фута |
Подключение и назначение выводов
Клеммная колодка TB1
| Номер вывода | Назначение |
| 1, 2 | DC +V |
| 3, 4 | DC -V |
Клеммная колодка TB2
| Номер вывода | Назначение |
| 1 | FG |
| 2 | Inhibit (I) |
| 3 | Ready (R) |
| 4 | Buffering (B) |
| 5 | Напряжение питания сигналов (+Vs) |
Механические данные и монтаж
| Параметр | Значение |
| Исполнение | На DIN рейку |
| Допустимый профиль DIN рейки | TS35/7,5 или TS35/15 |
| Ширина | 63 мм |
| Высота | 125,2 мм |
| Глубина | 114,9 мм |
Функциональные режимы
Режим заряда: конденсаторный накопитель заряжается от внешнего источника 24 В постоянного тока. Светодиод мигает с частотой 1 Гц.
Режим ожидания: после завершения заряда модуль готов к буферированию, сигнал Ready активен.
Режим буферирования: при достижении порога срабатывания модуль поддерживает напряжение на выходе, светодиод мигает с частотой 10 Гц, активируется сигнал Buffering.
Примечания
- Если не указано иное, все параметры измерены при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельным конденсатором.
- Для безвентиляторных моделей снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м высоты, а для моделей с вентилятором 5 °C на каждые 1000 м при эксплуатации выше 2000 м.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтверждать соответствие всей системы требованиям по электромагнитной совместимости.
