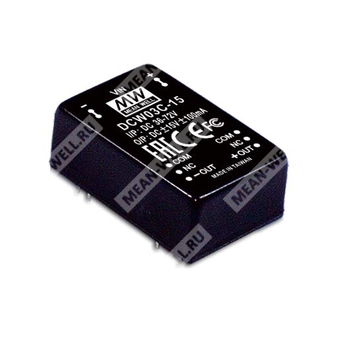

DCW03С-12 — изолированный DC/DC-преобразователь мощностью 3 Вт с двуполярным выходом ±12 В.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| DCW | Серия преобразователей DC-DC с регулируемым выходом |
| 03 | Номинальная мощность 3 Вт |
| С | Входной диапазон 36 ~ 72 В постоянного тока |
| 12 | Выходное напряжение ±12 В |
DCW03С-12 — это компактный изолированный преобразователь постоянного тока в постоянный ток, предназначенный для формирования стабилизированного двуполярного питания ±12 В при номинальной мощности 3 Вт. Изделие относится к серии Mean Well DCW03 и рассчитано на промышленное применение, где требуются гальваническая развязка, встроенный EMI-фильтр, устойчивость к помехам и работа в расширенном диапазоне входных напряжений.
Компонент выполнен в герметизированном модульном корпусе с пятисторонним металлическим экраном, что повышает помехоустойчивость и уменьшает излучаемые помехи. Предусмотрены защиты от короткого замыкания и перегрузки с режимом восстановления после устранения аварии. Охлаждение — за счет свободной конвекции воздуха.
Основные особенности
- Диапазон входного напряжения 4:1, вариант исполнения для широкого диапазона питания.
- Гальваническая развязка входа и выхода 1000 В DC.
- Опциональная изоляция 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Металлический экран по пяти сторонам.
- Охлаждение свободной конвекцией.
- 100% приемо-сдаточные испытания на прогонке.
- Низкая стоимость и высокая надежность.
Области применения
- Промышленные системы управления.
- Встраиваемая электроника.
- Системы распределенного питания.
- Узлы с требованием гальванической развязки и двуполярного питания.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | ±12 В |
| Диапазон выходного тока | ±12,5 ~ 125 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 60 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота преобразования | 50 кГц минимум |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 36 ~ 72 В постоянного тока |
| КПД, типовое значение | 80% |
| Потребляемый ток от источника | 83 мА при полной нагрузке |
| Потребляемый ток холостого хода | 5 мА |
| Фильтр на входе | Pi-цепь |
Защита
| Параметр | Значение |
| Перегрузка | 160 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы защищены |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Входная защита | Рекомендуется предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Межобмоточная емкость | 80 пФ максимум |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 approved |
| Электромагнитная совместимость, излучение | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, уровень light industry, критерий A, EAC TP TC 020 |
Надежность, габариты и масса
| Параметр | Значение |
| MTBF | 900 тыс. ч минимум, расчет по MIL-HDBK-217F (25 °C) |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 |
| Масса | 15 г |
Механическое исполнение
| Параметр | Значение |
| Тип корпуса | Модульный корпус с пятью экранирующими сторонами |
| Монтаж | Печатная плата, выводной |
| Указание по размерам выводов | Размеры выводов с допуском 0,5 ±0,05 мм |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении и номинальной нагрузке, при 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на выходе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого до высокого предела входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
