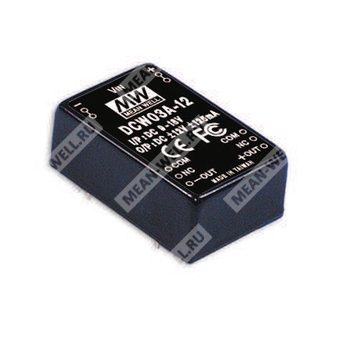

DCW03A-05 - изолированный DC/DC преобразователь 3 Вт с двухполярным выходом ±5 В для промышленной электроники.
Расшифровка партномера
| Обозначение |
Расшифровка |
| DCW03 |
Серия DC/DC преобразователей мощностью 3 Вт |
| A |
Входной диапазон A: 9 ~ 18 В DC |
| 05 |
Выходное напряжение ±5 В |
Назначение и особенности
DCW03A-05 — это регулируемый изолированный DC/DC преобразователь серии DCW03 с двухполярным выходом ±5 В. Компонент предназначен для питания узлов промышленной и электронной аппаратуры, где требуется гальваническая развязка, стабилизированное напряжение и низкий уровень пульсаций.
Особенности
- Широкий диапазон входного напряжения: 9 ~ 18 В DC.
- Выходное напряжение: ±5 В.
- Выходная мощность: 3 Вт.
- Гальваническая развязка входа и выхода: 1000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Пятисторонний экранирующий металлический корпус.
- Испытание 100% прогоном на нагрузке.
- Низкая стоимость и высокая надежность.
Выход
| Параметр |
Значение |
| Выходное напряжение |
±5 В |
| Диапазон выходного тока |
±30 ~ 300 мА |
| Номинальная выходная мощность |
3 Вт |
| Пульсации и шум |
50 мВ п-п, максимум |
| Точность выходного напряжения |
±2,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9 ~ 18 В DC |
| Частота переключения |
50 кГц, минимум |
| КПД, тип. |
74% |
| Потребляемый ток при полной нагрузке |
338 мА |
| Потребляемый ток без нагрузки |
18 мА |
| Входной фильтр |
Pi-фильтр |
Защита
| Параметр |
Значение |
| Перегрузка |
160 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Все выходы защищены |
| Тип защиты от короткого замыкания |
Hiccup, автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита на входе |
Предохранитель |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +71 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, по 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение |
Вход/выход: 1 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции |
80 пФ, максимум |
| Стандарты безопасности |
EAC TP TC 004 одобрено |
| Помехоэмиссия |
Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Надежность
| Параметр |
Значение |
| MTBF |
900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах |
1,25 × 0,80 × 0,48 дюйма |
| Масса |
15 г |
| Тип корпуса |
Экранированный металлический корпус |
Назначение выводов
| Номер вывода |
Назначение |
| 2 и 3 |
-Vin |
| 9 |
COM |
| 11 |
-Vout |
| 14 |
+Vout |
| 16 |
COM |
| 22 и 23 |
+Vin |
Примечания
| № |
Примечание |
| 1 |
Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 |
Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Линейная регулировка измеряется от низкой до высокой линии при номинальной нагрузке. |
| 4 |
Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
| 5 |
Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд. |
