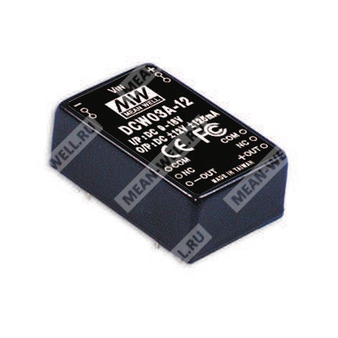

DCW03A-12 - изолированный регулируемый двухвыходной преобразователь постоянного тока мощностью 3 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DCW | Серия регулируемых двухвыходных преобразователей постоянного тока |
| 03 | Номинальная мощность 3 Вт |
| A | Диапазон входного напряжения A: 9 ~ 18 В постоянного тока |
| 12 | Выходное напряжение ±12 В |
Назначение и особенности
DCW03A-12 — компактный изолированный DC/DC-преобразователь серии DCW03 с регулируемыми двухполярными выходами, предназначенный для питания электронной аппаратуры от источника постоянного тока. Модуль обеспечивает гальваническую развязку входа и выхода, встроенный EMI-фильтр и защиту от короткого замыкания и перегрузки.
Особенности
- Диапазон входного напряжения: 9 ~ 18 В постоянного тока.
- Двухвыходное исполнение.
- Выходное напряжение: ±12 В.
- Номинальная выходная мощность: 3 Вт.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Свободная конвекционная система охлаждения.
- Пятисторонний экранирующий металлический корпус.
- Испытание на 100% прогон при обкатке.
- Низкая стоимость, высокая надёжность.
Выход
| Параметр | Значение |
| Выходное напряжение | ±12 В |
| Диапазон выходного тока | ±12,5 ~ ±125 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум, максимум | 60 мВ пик-пик |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9 ~ 18 В постоянного тока |
| Минимальная частота переключения | 50 кГц |
| КПД, тип. | 80% |
| Входной ток при полной нагрузке | 338 мА |
| Входной ток без нагрузки | 18 мА |
| Фильтр | Pi-фильтр |
Защита
| Параметр | Значение |
| Защита от перегрузки | 160 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | На всех выходах |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита по входу | Предохранитель |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 1 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ, максимум |
| Стандарты безопасности | EAC TP TC 004 approved |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 900 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,80 × 0,48 дюйма (L × W × H) |
| Масса | 15 г |
| Корпус | Пятисторонний экранирующий металлический корпус |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Примечания
1. Все параметры указаны при номинальном входном напряжении, полной нагрузке и температуре 25 °C, если не оговорено иное.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсатора 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
