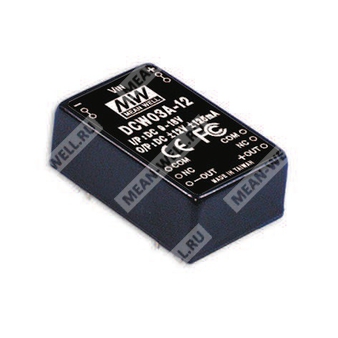

DCW03B-15 - изолированный DC/DC преобразователь 15 В с двойным выходом, мощностью 3 Вт для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Смысл |
|---|
| DCW03 | Серия | Регулируемый изолированный DC/DC преобразователь серии DCW03, выходная мощность 3 Вт |
| B | Входной диапазон | Диапазон входного напряжения B: 18 ~ 36 В постоянного тока |
| 15 | Выходное напряжение | Двойной выход ±15 В |
Назначение и особенности
DCW03B-15 представляет собой компактный изолированный преобразователь постоянного тока с двойным симметричным выходом, предназначенный для формирования стабилизированных напряжений питания в промышленной и аппаратной электронике.
- Диапазон входного напряжения 2:1.
- Опция широкого входного диапазона 4:1.
- Гальваническая развязка входа и выхода 1000 В DC.
- Опция развязки входа и выхода 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Пятисторонний металлический экранирующий корпус.
- 100% испытание на прогонку под нагрузкой.
- Низкая стоимость и высокая надежность.
- Одобрения: FCC, CE.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | ±15 В |
| Диапазон выходного тока | ±10 ~ ±100 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум, макс. | 60 мВ пик-пик |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
|---|
| Входное напряжение | 18 ~ 36 В DC |
| Диапазон входного напряжения | 2:1 |
| Частота переключения | Не менее 50 кГц |
| КПД, тип. | 80% |
| Входной ток при полной нагрузке | 167 мА |
| Входной ток без нагрузки | 10 мА |
| Фильтр | П-образный фильтр |
| Защита | Предохранитель рекомендуется |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 160 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | На всех выходах предусмотрена защита |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Межобмоточная емкость изоляции | 80 пФ макс. |
| Стандарты безопасности | EAC TP TC 004 approved |
| Эмиссия ЭМС | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|
| MTBF | 900 тыс. ч. минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48" |
| Масса | 15 г |
Механические размеры
| Параметр | Значение |
|---|
| Корпус | 31,8 × 20,3 × 12,2 мм |
| Размеры, указанные на чертеже | 20,3; 15,2; 12,2; 31,8; 17,8; 4,6; 2,5; 5,0; 3,8 мм |
| Размер и допуск выводов | 0,6 +0,1/−0 мм |
| Допуск размера выводов | 0,5 ±0,05 мм |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Примечания
1. Все параметры указаны при номинальном входном напряжении, полной нагрузке и температуре 25 °C, если не оговорено иное.
2. Пульсации и шум измеряются при 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к конденсатору 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
