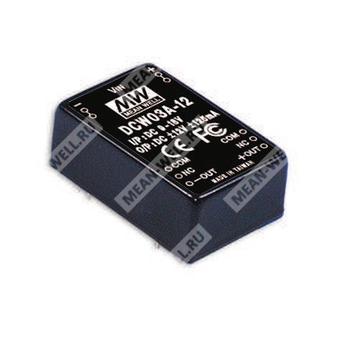

DCW03C-15 — изолированный регулируемый двухвыходной DC/DC преобразователь мощностью 3 Вт с выходом ±15 В.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| DCW | Серия | Регулируемый двухвыходной DC/DC преобразователь |
| 03 | Номинальная мощность | 3 Вт |
| C | Диапазон входного напряжения | 36 ~ 72 В постоянного тока |
| 15 | Номинальное выходное напряжение | ±15 В |
Назначение
Модуль DCW03C-15 предназначен для преобразования входного постоянного напряжения в стабилизированное двухполярное выходное напряжение ±15 В с гальванической развязкой, для применения в промышленной электронике, аппаратуре управления и распределённых системах питания.
Особенности
- Широкий диапазон входного напряжения 36 ~ 72 В постоянного тока.
- Номинальная выходная мощность 3 Вт.
- Двухполярный выход ±15 В.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический корпус с экранированием по пяти сторонам.
- Испытание на 100% прогон при повышенной нагрузке.
- Низкая стоимость при высокой надёжности.
- Соответствие требованиям FCC и CE.
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В |
| Диапазон выходного тока | ±10 ~ ±100 мА |
| Номинальная выходная мощность | 3 Вт |
| Пульсации и шум, максимум | 60 мВ пик-пик |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
| Входное напряжение | 36 ~ 72 В постоянного тока |
| Диапазон эффективности при типовой нагрузке | 78% |
| Частота переключения | 50 кГц минимум |
| Входной ток при полной нагрузке | 83 мА |
| Входной ток без нагрузки | 5 мА |
| Фильтр | Pi-цепь |
| Защита | Рекомендуется предохранитель |
Защита
| Параметр | Значение |
| Перегрузка | 160 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита на всех выходах |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 80 пФ максимум |
Надёжность
| Параметр | Значение |
| MTBF | 900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25" × 0,80" × 0,48" |
| Масса | 15 г |
| Тип монтажа | Корпусной модуль |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Совместимость по серии
| Обозначение | Входное напряжение | Выходное напряжение | Выходной ток |
| DCW03A-15 | 9 ~ 18 В постоянного тока | ±15 В | ±10 ~ ±100 мА |
| DCW03B-15 | 18 ~ 36 В постоянного тока | ±15 В | ±10 ~ ±100 мА |
| DCW03C-15 | 36 ~ 72 В постоянного тока | ±15 В | ±10 ~ ±100 мА |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от низкой до высокой линии при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
