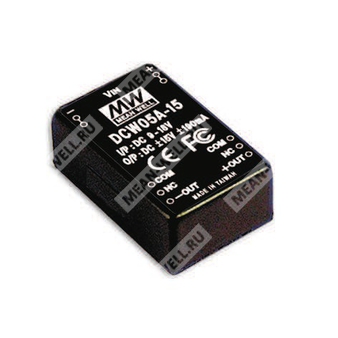

DCW05A-12 - изолированный DC-DC преобразователь постоянного тока с одним выходом 12 В для промышленной аппаратуры.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| DCW | Серия DC-DC преобразователей Mean Well |
| 05 | Номинальная мощность 5 Вт |
| A | Диапазон входного напряжения A: 9…18 В постоянного тока |
| 12 | Выходное напряжение 12 В |
Общее описание
DCW05A-12 — миниатюрный изолированный DC-DC преобразователь серии DCW05 с одним стабилизированным выходом 12 В. Компонент предназначен для построения маломощных вторичных источников питания в промышленной электронике, измерительной аппаратуре и телекоммуникационных устройствах. Модуль выполнен в компактном корпусе, имеет встроенный EMI-фильтр, гальваническую развязку входа и выхода, а также защиты от перегрузки и короткого замыкания.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Встроенный EMI-фильтр.
- Гальваническая развязка вход-выход 1000 В DC.
- Опционально доступна версия с изоляцией 3000 В DC.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Пятисторонний экранирующий металлический корпус.
- Проверка 100% в режиме burn-in.
- Низкая стоимость при высокой надёжности.
Применение
- Промышленные электронные устройства.
- Вспомогательные источники питания.
- Узлы распределённого питания.
- Системы автоматики и управления.
- Телекоммуникационное и измерительное оборудование.
Параметры выхода
| Параметр | Значение для DCW05A-12 |
|---|
| Выходное напряжение | ±12 В |
| Диапазон выходного тока | ±46…±230 мА |
| Номинальная выходная мощность | 5,5 Вт |
| Пульсации и шум, макс. | 60 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
Параметры входа
| Параметр | Значение для DCW05A-12 |
|---|
| Диапазон входного напряжения | 9…18 В DC |
| Частота переключения | 50 кГц минимум |
| КПД, тип. | 80% |
| Потребляемый ток при полной нагрузке | 286 мА |
| Потребляемый ток без нагрузки | 21 мА |
| Входной фильтр | Pi-цепь |
| Защита по входу | Предохранитель рекомендуется |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 150…250% от номинальной нагрузки |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Короткое замыкание | На всех выходах предусмотрена защита по сверхтоку |
| Тип защиты от короткого замыкания | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40…+71 °C (с учётом кривой дерейтирования) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z; продолжительность 60 мин. по каждой оси |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход-выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ макс. |
| Соответствие по помехоэмиссии | EN55032 Класс B, FCC part 15 Class B, EAC TP TC 020 |
| Соответствие по помехоустойчивости | EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Надёжность и конструктивные данные
| Параметр | Значение |
|---|
| MTBF | 900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 |
| Масса | 15 г |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконечной нагрузкой 1 мкФ параллельно 1 мкФ керамическим конденсатором.
3. Линейная стабилизация измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
5. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Механические данные
| Параметр | Значение |
|---|
| Тип корпуса | Металлический экранирующий корпус, пятистороннее экранирование |
| Установочные размеры | См. габаритные размеры 31,8 × 20,3 × 12,2 мм |
| Назначение выводов | Вход питания, выход питания, общий провод согласно схеме выводов |
Упаковка
Масса изделия: 15 г.
