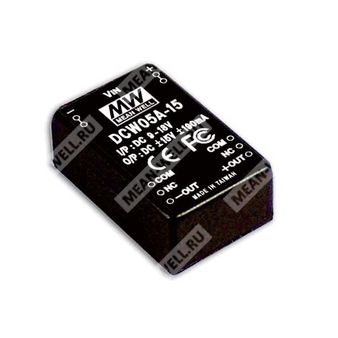

DCW05A-15 - 5-ваттный регулируемый DC-DC преобразователь с двойным выходом и широким входным диапазоном.
Расшифровка партномера
| Позиция в партномере | Значение |
| DCW | Серия регулируемых DC-DC преобразователей с двойным выходом |
| 05 | Номинальная мощность 5 Вт |
| A | Входной диапазон A: 9–18 В постоянного тока |
| 15 | Выходное напряжение ±15 В |
Краткое описание
DCW05A-15 — это компактный изолированный DC-DC преобразователь серии DCW05 с двойным симметричным выходом ±15 В, предназначенный для питания промышленной и электронной аппаратуры при широком диапазоне входного напряжения. Модуль имеет встроенный EMI-фильтр, защиту от короткого замыкания и перегрузки, а также выполнен в экранированном металлическом корпусе с охлаждением за счёт свободной конвекции воздуха.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Опциональный диапазон входного напряжения 4:1.
- Гальваническая развязка вход-выход 1000 В DC.
- Опциональная развязка вход-выход 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Пятисторонний экранирующий металлический корпус.
- 100% испытание на прогрев (burn-in).
- Низкая стоимость при высокой надёжности.
Выход
| Параметр | Значение |
| Выходное напряжение | ±15 В |
| Диапазон выходного тока | ±38…±190 мА |
| Номинальная мощность | 5,7 Вт |
| Пульсации и шум, максимум | 60 мВ п-п |
| Отклонение по выходному напряжению | ±2,0 % |
| Нестабильность по линии | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | A: 9–18 В DC |
| Частота преобразования | 50 кГц, минимум |
| КПД, типовое значение | 83 % |
| Входной ток при полной нагрузке | 139 мА |
| Входной ток без нагрузки | 12 мА |
| Входной фильтр | Pi network |
| Защита по входу | Предохранитель рекомендуется |
Защита
| Параметр | Значение |
| Перегрузка | 150–250 % от номинальной выходной нагрузки |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Короткое замыкание | Все выходы оснащены защитой по току |
| Тип защиты от короткого замыкания | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+71 °C (с учётом кривой дерейтирования) |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ, максимум |
Надёжность
| Параметр | Значение |
| MTBF | 900 тыс. часов, минимум, по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм (Д × Ш × В) |
| Габариты в дюймах | 1,25 × 0,80 × 0,48" |
| Масса | 15 г |
Упаковка
| Параметр | Значение |
| Упаковка | Поставка как компонент, предназначенный для монтажа в конечное оборудование |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Металлический экранированный корпус |
| Ориентация | Нижний вид |
| Точность размеров выводов | 0,5 ±0,05 мм |
| Допуск размеров | ±0,5 мм для обозначений .X и .XX |
Соответствие и стандарты
| Параметр | Значение |
| ЭМС-излучение | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от низкого до высокого значения линии при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 20 % до 100 % номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
