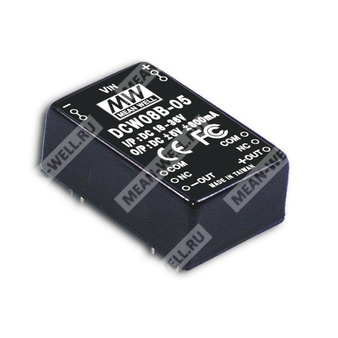

DCW08A-05 — 8-ваттный регулируемый двухвыходный DC-DC преобразователь с широким входным диапазоном и гальванической изоляцией.
Расшифровка партномера
| Позиция | Значение |
| DCW | Серия регулируемых двухвыходных DC-DC преобразователей |
| 08 | Номинальная мощность 8 Вт |
| A | Входной диапазон A: 9 ~ 18 В постоянного тока |
| 05 | Выходное напряжение: ±5 В |
Назначение и особенности
DCW08A-05 — модульный изолированный преобразователь постоянного тока в постоянный ток с двумя симметричными выходами, предназначенный для питания промышленной электроники, средств автоматики и измерительной аппаратуры.
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Металлический экранирующий корпус с пятисторонним экраном.
- Испытание на 100% нагрузке в процессе формирования партии.
- Низкая стоимость при высокой надежности.
Выход
| Параметр | Значение |
| Выходное напряжение | ±5 В |
| Диапазон выходного тока | ±160 ~ ±800 мА |
| Номинальная мощность | 8 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Точность выходного напряжения | ±2,0 % |
| Частота переключения | 50 кГц минимум |
| Максимальная внешняя емкостная нагрузка | 670 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9 ~ 18 В постоянного тока |
| КПД типовой | 78 % |
| Потребляемый ток при полной нагрузке | 888 мА |
| Потребляемый ток без нагрузки | 50 мА |
| Входной фильтр | Pi-цепь |
| Рекомендуемый предохранитель | Да |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 250 % от номинальной выходной нагрузки |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы оснащены защитой от сверхтока |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Изоляционная емкость | 250 пФ максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20 % ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 % ~ 95 % RH |
| Температурный коэффициент | ±0,03 % / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 900 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Соответствие ЭМС по излучению | BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Соответствие ЭМС по помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное стандарты безопасности | EAC TP TC 020/2011 approved |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры | 1,25 × 0,80 × 0,48 дюйма |
| Масса | 17,5 г |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | Минус входа |
| 9 | Общий вывод |
| 11 | Минус выхода |
| 14 | Плюс выхода |
| 16 | Общий вывод |
| 22 и 23 | Плюс входа |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70 % RH, если не оговорено иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", оконечной нагрузки 0,1 мкФ и 47 мкФ.
3. Нестабильность по входному напряжению измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 20 % до 100 % номинальной нагрузки.
5. Для предотвращения повреждения преобразователя не допускается работа в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Стандартная трубчатая упаковка | 15 шт. в трубе |
| Габариты трубы | 520 мм |
| Масса одной трубы | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Габариты коробки | 620 × 230 × 230 мм |
