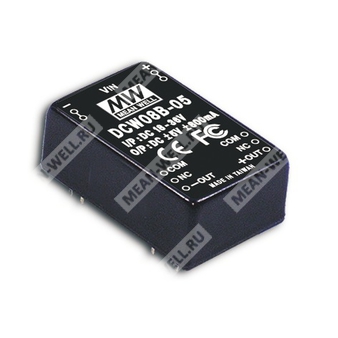

DCW08A-12
DCW08A-12 - изолированный DC-DC преобразователь 8 Вт с двухполярным регулируемым выходом.
Назначение и краткое описание
DCW08A-12 представляет собой компактный модульный DC-DC преобразователь постоянного тока серии DCW08, предназначенный для формирования двух регулируемых выходных напряжений из широкого диапазона входного постоянного напряжения. Изделие выполнено в изолированном исполнении, рассчитано на промышленное применение, обладает встроенной фильтрацией электромагнитных помех, защитой от перегрузки и короткого замыкания, а также естественным воздушным охлаждением.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|---|
| DCW | Серия изолированных DC-DC преобразователей с двумя выходами |
| 08 | Номинальная мощность 8 Вт |
| A | Диапазон входного напряжения A: 9–18 В постоянного тока |
| 12 | Номинальное выходное напряжение: ±12 В |
Особенности
- Диапазон входного напряжения 2:1.
- Изоляция вход-выход 1500 В DC.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Пятисторонний экранирующий металлический корпус.
- Испытание на 100% при полной нагрузке в процессе старения.
- Низкая стоимость при высокой надёжности.
- Срок службы 2 года.
Области применения
Промышленные и общепромышленные источники питания, схемы с изолированными вспомогательными напряжениями, электронные устройства автоматики, телекоммуникационное и измерительное оборудование, а также системы, требующие компактного DC-DC преобразования с двухполярным выходом.
Параметры
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | ±12 В |
| Диапазон выходного тока | ±66–±335 мА |
| Номинальная мощность | 8 Вт |
| Пульсации и шум | 60 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 50 кГц минимум |
| Максимальная внешняя ёмкостная нагрузка | 100 мкФ |
| КПД типовой | 80% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Входной ток при полной нагрузке | 426 мА |
| Входной ток на холостом ходу | 25 мА |
| Фильтр | Pi-цепь |
| Рекомендуемый предохранитель | Предохранитель обязателен к применению |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 110–250% от номинальной выходной нагрузки |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции | 250 пФ максимум |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надёжность
| Параметр | Значение |
|---|---|
| MTBF | 900 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
|---|---|
| Размеры | 31,8 × 20,3 × 12,2 мм (Д × Ш × В) |
| Размеры в дюймах | 1,25 × 0,80 × 0,48 |
| Масса | 17,5 г |
Монтаж и выводы
| Параметр | Значение |
|---|---|
| Исполнение выводов | Выводной модульный корпус |
| Назначение выводов | 2 и 3: -Vin; 9: COM; 11: -Vout; 14: +Vout; 16: COM; 22 и 23: +Vin |
| Допуск по размеру выводов | 0,5 ±0,05 мм |
| Допуск X или XX | ±0,5 мм |
ЭМС и безопасность
| Параметр | Значение |
|---|---|
| Соответствие по излучению | BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Соответствие по помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Упаковка
| Параметр | Значение |
|---|---|
| Количество в трубке | 15 шт. |
| Масса трубки | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размеры коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к выводу, и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
