DCW08B-05
нет на складе

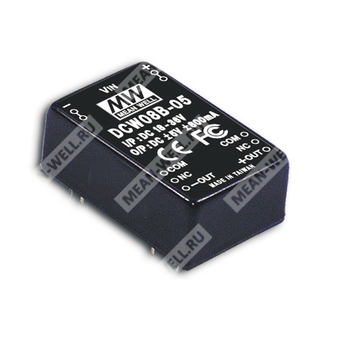

DCW08B-05 - компактный изолированный DC/DC-преобразователь 8 Вт с регулируемыми двойными выходами для промышленной электроники.
Расшифровка партномера
| Позиция в обозначении | Значение |
| DCW | Серия преобразователей DC/DC с двойным регулируемым выходом |
| 08 | Номинальная мощность 8 Вт |
| B | Диапазон входного напряжения: 18 ~ 36 В постоянного тока |
| 05 | Номинальное выходное напряжение: ±5 В |
Краткое описание
DCW08B-05 — это 8-ваттный изолированный DC/DC-преобразователь серии DCW08 с двойным регулируемым выходом, предназначенный для питания промышленной и электронной аппаратуры от источников постоянного тока с широким входным диапазоном.
Особенности
- Широкий входной диапазон 2:1.
- Изоляция входа/выхода 1500 В постоянного тока.
- Встроенный фильтр ЭМС.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Пятисторонний экранирующий металлический корпус.
- Испытание на 100% полной нагрузке.
- Низкая стоимость при высокой надёжности.
- Срок службы по MTBF не менее 900 тыс. часов.
Применение
- Промышленная электроника.
- Системы распределённого питания.
- Средства автоматики и управления.
- Измерительная и контрольно-измерительная аппаратура.
- Электронные устройства с требованием гальванической развязки.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | ±5 В |
| Диапазон выходного тока | ±160 ~ ±800 мА |
| Номинальная мощность | 8 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | не менее 50 кГц |
| Максимальная внешняя ёмкостная нагрузка | 670 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18 ~ 36 В постоянного тока |
| КПД типовой | 78% |
| Входной ток при полной нагрузке | 426 мА |
| Входной ток без нагрузки | 25 мА |
| Фильтр | Pi-цепь |
| Рекомендуемый предохранитель | да |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 250% от номинальной выходной нагрузки |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы оснащены защитой по току |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | вход/выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 250 пФ макс. |
| Стандарты безопасности и ЭМС | BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая температура с учётом дерейтинг-кривой | см. кривую дерейтинга |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 900 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 дюйма |
| Масса | 17,5 г |
Выводы и назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | трубка |
| Количество в одной трубке | 15 шт. |
| Масса одной трубки | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размер коробки | 620 × 230 × 230 мм |
Примечания
- Все параметры заданы при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, завершённых конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется в диапазоне от низкой к высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
