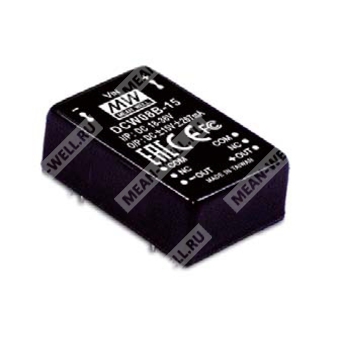

DCW08C-15 - 8-ваттный DC-DC преобразователь с регулируемым двойным выходом и широким входным диапазоном.
Назначение и краткое описание
DCW08C-15 представляет собой миниатюрный изолированный преобразователь постоянного тока в постоянный ток серии DCW08 с двойным регулируемым выходом. Модель предназначена для преобразования входного напряжения постоянного тока в стабилизированные выходные напряжения, применяется в промышленной электронике, системах управления и распределённой аппаратуре питания, где требуется компактный источник с гальванической развязкой и высокой помехоустойчивостью.
Расшифровка партномера
| Обозначение |
Расшифровка |
| DCW |
Серия изолированных DC-DC преобразователей с двойным выходом |
| 08 |
Номинальная мощность 8 Вт |
| C |
Входной диапазон 36…72 В постоянного тока |
| 15 |
Номинальное выходное напряжение ±15 В |
Особенности
- Широкий входной диапазон 2:1.
- Гальваническая развязка вход/выход 1500 В постоянного тока.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический экранированный корпус с пятисторонним экраном.
- Испытание на полную нагрузку в течение 100% времени наработки.
- Низкая стоимость и высокая надёжность.
Вход
| Параметр |
Значение |
| Входное напряжение |
36…72 В постоянного тока |
| Минимальная частота переключения |
50 кГц |
| Входной ток при полной нагрузке |
215 мА |
| Входной ток без нагрузки |
15 мА |
| Рекомендуемый предохранитель |
Да |
| Схема входного фильтра |
Pi-цепь |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±15 В |
| Диапазон выходного тока |
±52…±267 мА |
| Номинальная выходная мощность |
8 Вт |
| Пульсации и шум |
60 мВ п-п |
| Точность выходного напряжения |
±2,0% |
| КПД типовой |
80% |
| Защита от перегрузки |
110…250% от номинальной выходной нагрузки |
| Тип защиты от перегрузки |
Срабатывание с самовосстановлением в режиме прерывистой работы |
| Защита от короткого замыкания |
Есть, с самовосстановлением в режиме прерывистой работы |
| Защита по току |
На всех выходах |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход/выход |
1,5 кВ постоянного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции |
250 пФ максимум |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+71 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+105 °C, 10…95% RH |
| Температурный коэффициент |
±0,03% / °C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Соответствие по помехоэмиссии |
BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Соответствие по помехоустойчивости |
BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Нормы безопасности |
EAC TP TC 020/2011 approved |
Надёжность
| Параметр |
Значение |
| MTBF |
900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр |
Значение |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах |
1,25 × 0,80 × 0,48 |
| Масса |
17,5 г |
| Схема выводов |
2 и 3 — -Vin; 9 — COM; 11 — -Vout; 14 — +Vout; 16 — COM; 22 и 23 — +Vin |
| Размер шага и допуск выводов |
Размер вывода 0,5 ±0,05 мм; допуск X или XX = ±0,5 мм |
Упаковка
| Параметр |
Значение |
| Упаковка |
Стандартная упаковка в трубках |
| Количество в трубке |
15 шт. |
| Количество в коробке |
750 шт. |
| Масса одной трубки |
313 г |
| Масса коробки |
17 кг |
| Размер коробки |
L620 × W230 × H230 мм |
| Параметры трубки |
Длина 520 мм; размеры профиля 24 × 21,3 × 8,4 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от низкой до высокой входной нагрузки.
4. Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
5. Для предотвращения выхода преобразователя из режима перегрузки или короткого замыкания более чем на 30 секунд требуется устранение аварийного состояния.
