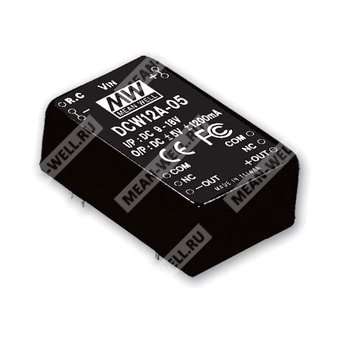

DCW12A-05 - 12-ваттный DC/DC преобразователь с двумя выходами и широким диапазоном входного напряжения для промышленной аппаратуры.
Назначение
DCW12A-05 представляет собой регулируемый изолированный DC/DC преобразователь серии DCW12, предназначенный для формирования двух выходных напряжений от источников постоянного тока с широким диапазоном входа. Модуль ориентирован на применение в промышленной электронике, средствах автоматизации, измерительной аппаратуре и другой аппаратуре, где требуется компактный источник питания с гальванической развязкой, встроенной защитой и низким уровнем пульсаций.
Расшифровка партномера
| Позиция в обозначении | Значение |
| DCW12 | Серия DCW12, мощность 12 Вт, DC/DC преобразователь с двумя выходами |
| A | Диапазон входного напряжения A: 9…18 В DC |
| 05 | Выходное напряжение: ±5 В |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Пятисторонний экранированный металлический корпус.
- 100% контроль при полной нагрузке и испытание на прогрев.
- Низкая стоимость при высокой надежности.
Выход
| Параметр | Значение для DCW12A-05 |
| Номинальное выходное напряжение | ±5 В |
| Диапазон выходного тока | ±240…±1200 мА |
| Номинальная мощность | 12 Вт |
| Пульсации и шум, максимум | 50 мВ пик-пик |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Минимальная частота преобразования | 400 кГц |
| Максимальная внешняя емкостная нагрузка | 670 мкФ |
Вход
| Параметр | Значение для DCW12A-05 |
| Диапазон входного напряжения | 9…18 В DC |
| КПД, типовое значение | 80% |
| Потребляемый ток от источника питания, полная нагрузка | 1245 мА |
| Потребляемый ток от источника питания, холостой ход | 70 мА |
| Фильтр | Pi-схема |
| Рекомендуемый предохранитель | Да |
Защита
| Параметр | Значение |
| Перегрузка | 110…180% от номинальной выходной нагрузки |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы оснащены защитой от сверхтока |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
Управление
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin > 4 В DC или разомкнуто; выключение: R.C. относительно -Vin < 1 В DC или короткое замыкание |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции | 2200 пФ максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,05% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, общее время 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 600 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности и ЭМС | EAC TP TC 020/2011 |
| Электромагнитная совместимость: излучение | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Электромагнитная совместимость: помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 31,8 × 20,3 × 12,2 мм |
| Размеры в дюймах | 1,25 × 0,80 × 0,48 дюйма |
| Масса | 17,5 г |
| Размер шага выводов | 2,54 мм |
Назначение выводов
| Номер вывода | Функция |
| 1 | R.C. |
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении, полной нагрузке и температуре 25 °C, если не оговорено иное.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары на выходе длиной 12 дюймов, подключенной керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Стабилизация по линии измеряется от нижней границы до верхней границы диапазона входного напряжения.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Минимальная партия в трубке | 15 шт. |
| Масса одной трубки | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Стандартная трубочная упаковка | 520 мм |
| Размер коробки | 600 × 230 × 220 мм |
