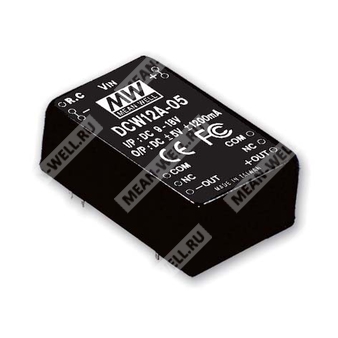

DCW12C-12 - изолированный DC-DC преобразователь постоянного тока 12 Вт с двумя выходными напряжениями и дистанционным управлением.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| 1 | DCW | Серия изолированных DC-DC преобразователей с двумя выходами |
| 2 | 12 | Номинальная мощность 12 Вт |
| 3 | C | Входной диапазон 36 ~ 72 В постоянного тока |
| 4 | 12 | Выходное напряжение +12 В |
Назначение и особенности
DCW12C-12 — это стабилизированный изолированный DC-DC преобразователь серии DCW12 с двумя выходами, предназначенный для формирования выходного напряжения +12 В при номинальной мощности 12 Вт. Изделие содержит встроенный EMI-фильтр, функцию дистанционного включения/выключения, схемы защиты от перегрузки и короткого замыкания, а также обеспечивает высоковольтную гальваническую развязку между входом и выходом.
Особенности:
- диапазон входного напряжения: 36 ~ 72 В постоянного тока;
- гальваническая развязка вход-выход: 1500 В DC;
- встроенное дистанционное включение/выключение;
- встроенный EMI-фильтр;
- защита от короткого замыкания;
- защита от перегрузки;
- охлаждение за счет свободной конвекции воздуха;
- экранированный металлический корпус с пятисторонним экраном;
- испытание на 100% полную нагрузку при прогреве;
- низкая стоимость, высокая надежность.
Выход
| Параметр | Значение |
| Выходное напряжение | +12 В |
| Диапазон выходного тока | ±100 ~ ±500 мА |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 60 мВ пик-пик |
| Точность выходного напряжения | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Частота преобразования | 400 кГц минимум |
| Ёмкость внешней нагрузки, максимум | 47 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36 ~ 72 В постоянного тока |
| КПД, типовой | 84% |
| Входной ток при полной нагрузке | 320 мА |
| Входной ток без нагрузки | 25 мА |
| Фильтр | Pi-цепь |
| Рекомендуемый предохранитель | Да |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 180% от номинальной выходной нагрузки |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы оснащены защитой по току |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
| Емкость изоляции | 2200 пФ максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +71°C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +105°C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 минут/цикл, продолжительность 60 минут по осям X, Y, Z |
Надежность и габариты
| Параметр | Значение |
| MTBF | 600 тыс. часов минимум, по MIL-HDBK-217F (25°C) |
| Габариты | 31,8 × 20,3 × 12,2 мм (Д × Ш × В) |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 |
| Масса | 17,5 г |
Назначение выводов
| Номер контакта | Назначение |
| 1 | R.C. |
| 2 и 3 | -Vin |
| 9 | COM |
| 11 | -Vout |
| 14 | +Vout |
| 16 | COM |
| 22 и 23 | +Vin |
Дистанционное управление
| Параметр | Значение |
| Включение | R.C. относительно -Vin более 4 В DC или разомкнуто |
| Выключение | R.C. относительно -Vin менее 1 В DC или короткое замыкание |
Соответствие стандартам
- BS EN/EN55032 Class A
- FCC Part 15 Class A
- EAC TP TC 020
- BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8; уровень light industry, критерий A
Примечания
- Все параметры измеряются при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25°C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-витковой витой пары длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
| Стандартная групповая упаковка | В трубках |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размер коробки | 600 × 230 × 220 мм |
| Размер трубки | 520 мм |
