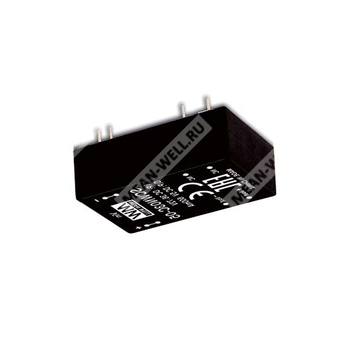

DCWN03B-12 - изолированный регулируемый DC-DC преобразователь 3 Вт с двухполярным выходом ±12 В и широким диапазоном входного напряжения.
DCWN03B-12 представляет собой изолированный регулируемый модульный DC-DC преобразователь в корпусе DIP24, предназначенный для питания промышленной, телекоммуникационной и измерительной аппаратуры. Изделие обеспечивает гальваническую развязку входа и выхода, работает в широком диапазоне входных напряжений и рассчитано на применение в системах распределённого питания.
Расшифровка партномера
| Элемент партномера |
Значение |
| DCWN03 |
Серия изолированных регулируемых DC-DC преобразователей мощностью 3 Вт |
| B |
Диапазон входного напряжения 18–36 В |
| 12 |
Номинальное выходное напряжение ±12 В |
Назначение и особенности
- Корпус DIP24 со стандартным расположением выводов.
- Изолированный модуль DC-DC с регулируемым выходом.
- Входной диапазон серии: 18–36 В для исполнения B.
- Выход: двухполярное напряжение ±12 В.
- Номинальная выходная мощность: 3 Вт.
- КПД до 87% по типу для соответствующих исполнений серии.
- Не требует минимальной нагрузки.
- Защита от короткого замыкания в режиме непрерывного восстановления.
- Защита от перегрузки с автоматическим восстановлением после снятия неисправности.
- Гальваническая развязка вход-выход 3 кВ DC.
- Соответствие требованиям BS EN/EN55032(CISPR32) по излучаемым помехам класса A без дополнительных компонентов.
Расшифровка входа, выхода и основных параметров
| Параметр |
Значение |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Импульсное перенапряжение на входе |
50 В DC, длительность до 100 мс |
| Фильтр по входу |
Pi-тип |
| Внутренние потери мощности |
500 мВт |
| Допуск выходного напряжения |
±1,5% |
| Номинальная выходная мощность |
3 Вт |
| Пульсации и шум |
50 мВ п-п |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±1% для двухполярного выхода |
| Частота преобразования |
100 кГц |
Электрические характеристики
| Параметр |
Значение |
| Выходное напряжение |
±12 В |
| Выходной ток |
±0–125 мА |
| КПД (тип.) |
84% |
| Максимальная ёмкость нагрузки |
*1000 мкФ на каждое плечо |
| Порог включения УВЛ |
16 В DC |
| Порог отключения УВЛ |
17 В DC |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
120–250% от номинальной выходной мощности |
| Тип защиты при перегрузке |
Автоматическое восстановление после устранения неисправности |
| Защита по пониженному входному напряжению |
Есть, с порогами старта и отключения |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+90 °C |
| Температура корпуса |
+100 °C максимум |
| Влажность при работе |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-40...+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0...85 °C |
| Вибростойкость |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Гальваническая развязка и ЭМС
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ DC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
250 пФ |
| Эмиссия помех |
BS EN/EN55032(CISPR32), проводимые — N/A, излучаемые — класс A |
| Помехоустойчивость к ЭСР |
BS EN/EN61000-4-2, уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Помехоустойчивость к радиополю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Помехоустойчивость к EFT/пачкам |
BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Помехоустойчивость к импульсным помехам |
BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Помехоустойчивость по наведённым помехам |
BS EN/EN61000-4-6, уровень 3, 3 В (э.м.с.) |
| Помехоустойчивость к магнитному полю |
BS EN/EN61000-4-8, уровень 2, 3 А/м |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Надёжность и конструкция
| Параметр |
Значение |
| MTBF |
2500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
| Тип корпуса |
DIP24 |
| Габаритные размеры |
31,8 × 20,3 × 10,2 мм |
Назначение выводов
| Номер вывода |
Назначение для DCWN03 |
Назначение для DCWN03 |
| 2, 3 |
-Vin |
-Vin |
| 9 |
Не подключен |
Общий |
| 11 |
Не подключен |
-Vout |
| 14 |
+Vout |
+Vout |
| 16 |
-Vout |
Общий |
| 22, 23 |
+Vin |
+Vin |
Примечания
1. Все параметры указаны при нормальном входном напряжении (E: 5 В DC, A: 12 В DC, B: 24 В DC, C: 48 В DC), номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не указано иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, эквивалент ёмкости 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки для SCWN03 и от 25% до 100% номинальной нагрузки для DCWN03.
5. Окончательное испытательное оборудование должно соответствовать требованиям ЭМС и подтверждаться при применении в составе системы.
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
12,3 г |
| Количество в трубе |
10 шт. |
| Количество в коробке |
600 шт. |
| Масса одной трубы |
147 г |
| Масса коробки |
10,82 кг |
| Размер коробки |
L390,9 × W284,8 × H175,7 мм |
| Стандартная упаковка |
Трубчатая упаковка |
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Устройства коммутации данных.
