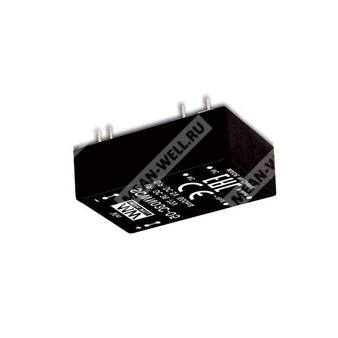

DCWN03B-15 - изолированный и стабилизированный DC-DC преобразователь мощностью 3 Вт с широким входным диапазоном и выходом ±15 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| DCWN |
Серия изолированных модульных DC-DC преобразователей |
| 03 |
Номинальная мощность 3 Вт |
| B |
Диапазон входного напряжения 18–36 В |
| 15 |
Выходное напряжение ±15 В |
Назначение
DCWN03B-15 представляет собой изолированный DC-DC преобразователь серии SCWN03/DCWN03 в корпусе DIP24, предназначенный для преобразования входного постоянного напряжения 18–36 В в стабилизированное двухполярное выходное напряжение ±15 В при выходной мощности 3 Вт.
Особенности
- Корпус DIP24 с промышленной стандартной распиновкой.
- Широкий входной диапазон 18–36 В.
- Рабочий температурный диапазон от -40 до +90 °C.
- Не требуется минимальная нагрузка.
- Соответствие требованиям BS EN/EN55032 (CISPR32), класс A, без дополнительных компонентов.
- Высокий КПД до 87% для серии.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Изоляция вход-выход 3 кВ DC.
- 3 года гарантии.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Устройства коммутации данных.
Описание
Серия SCWN03/DCWN03 представляет собой 3-ваттные изолированные и стабилизированные модульные DC-DC преобразователи в корпусе DIP24. Изделие выполнено с международной стандартной распиновкой, имеет высокий КПД до 87%, расширенный рабочий температурный диапазон от -40 до +90 °C, напряжение изоляции вход-выход 3 кВ DC и соответствует требованиям BS EN/EN55032 по излучаемым помехам класса A без дополнительных внешних компонентов. Для серии доступны модели с входным диапазоном 4.5–9 В, 9–18 В, 18–36 В и 36–72 В, а также различные варианты выходного напряжения: 3.3 В, 5 В, 12 В, 15 В для однополярных выходов и ±5 В, ±12 В, ±15 В для двухполярных выходов.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Пиковое перенапряжение входа, 100 мс максимум |
50 В постоянного тока |
| Тип входного фильтра |
π-образный |
| Защита по входу |
Рекомендуется предохранитель. Для моделей 24 В: 0.5 А, быстродействующий |
| Потребляемая мощность внутри модуля |
500 мВт |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±15 В |
| Номинальная выходная мощность |
3 Вт |
| Выходной ток |
От 0 до ±100 мА |
| Точность выходного напряжения |
±0.5% |
| Пульсации и шум |
50 мВ пик-пик |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1% для двухполярных выходов |
| Минимальная частота преобразования |
100 кГц |
| Максимальная емкостная нагрузка |
*1000 мкФ на каждый выход |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
120–250% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Автоматическое восстановление после устранения аварии |
| Пониженное входное напряжение, напряжение запуска |
16 В постоянного тока |
| Пониженное входное напряжение, напряжение отключения |
14 В постоянного тока |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость |
250 пФ |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Не нормируется |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотная восприимчивость |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 1, 0.5 кВ |
| Грозовой импульс |
BS EN/EN61000-4-5 |
Уровень 1, 0.5 кВ линия-линия |
| Проводимая восприимчивость |
BS EN/EN61000-4-6 |
Уровень 3, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
От -40 до +90 °C |
| Температура корпуса |
До +100 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
От -40 до +105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0.03% / °C (0…85 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки |
1.5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
2500 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр |
Значение |
| Габаритные размеры |
31.8 × 20.3 × 10.2 мм |
| Габаритные размеры в дюймах |
1.25 × 0.8 × 0.4 дюйма |
Материал корпуса
| Параметр |
Значение |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
Распиновка
| Номер вывода |
SCWN03 |
DCWN03 |
| 2, 3 |
-Vin |
-Vin |
| 9 |
N.C. |
Common |
| 11 |
N.C. |
-Vout |
| 14 |
+Vout |
+Vout |
| 16 |
-Vout |
Common |
| 22, 23 |
+Vin |
+Vin |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
12.3 г |
| Количество в трубке |
10 шт. |
| Масса одной трубки |
147 г |
| Количество в коробке |
600 шт. |
| Масса коробки |
10.82 кг |
| Размеры коробки |
390.9 × 284.8 × 175.7 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: 5 В DC, 12 В DC, 24 В DC или 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием параллельного соединения 12-пФ керамического конденсатора и 47-мкФ конденсатора.
- Линейная стабилизация измеряется при изменении входного напряжения от минимального до максимального значения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% для SCWN03 и от 25% до 100% для DCWN03.
- Финальное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС. Для методики выполнения испытаний следует обращаться к документу по испытаниям ЭМС блоков питания компонентов.
