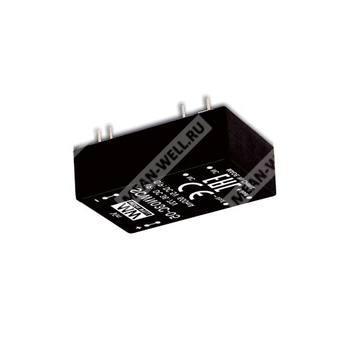

DCWN03E-15
DCWN03E-15 - изолированный 3-Вт DC/DC-преобразователь с одним выходом 15 В для широкого входного диапазона.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| DCWN03 | Серия изолированных регулируемых модулей DC/DC мощностью 3 Вт в корпусе DIP24 |
| E | Диапазон входного напряжения 4,5–9 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
| S | Одновыходное исполнение |
Назначение
Модуль DCWN03E-15 предназначен для построения изолированных вторичных источников питания в промышленной электронике, телекоммуникационном оборудовании, измерительной аппаратуре и системах автоматизации. Преобразователь формирует стабилизированное выходное напряжение 15 В при питании от входа 4,5–9 В постоянного тока.
Особенности
- Корпус формата DIP24.
- Мощность 3 Вт.
- Широкий входной диапазон 4,5–9 В постоянного тока.
- Один выход 15 В постоянного тока.
- Изоляция вход–выход 3 кВ DC.
- КПД до 81% для данной модификации.
- Не требует минимальной нагрузки.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки.
- Подходит для монтажа в системах распределённого питания и телекоммуникационных узлах.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
Серия SCWN03 и DCWN03 представляет собой изолированные регулируемые DC/DC-модули мощностью 3 Вт с международным стандартным расположением выводов. Модули обеспечивают высокий КПД, широкий температурный диапазон эксплуатации, изоляцию входа и выхода 3 кВ DC и соответствие требованиям по электромагнитной совместимости. Исполнение DCWN03E-15 относится к одновыходным моделям с входным диапазоном 4,5–9 В и номинальным выходом 15 В.
Технические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–9 В DC |
| Импульсное входное напряжение, максимум 100 мс | 10 В DC |
| Тип фильтра | π-тип |
| Защита по входу | Рекомендуется предохранитель; для 5-вольтовых моделей — 1,5 А, быстродействующий |
| Внутренние потери мощности | 500 мВт |
| Номинальное входное напряжение для измерений | 5 В DC |
| Пусковое напряжение отключения по пониженному входу | 4,2 В DC |
| Напряжение отключения по пониженному входу | 4,4 В DC |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% для одновыходных моделей; для DCWN03 — ±1% |
| Частота преобразования | 100 кГц |
| Выходной ток | 0–200 мА |
| Максимальная ёмкостная нагрузка | 2200 мкФ |
| КПД, тип. | 81% |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 120–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Автоматическое восстановление после устранения неисправности |
| Функция UVLO | Есть |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 3 кВ DC |
| Сопротивление изоляции вход–выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 250 пФ |
| Безопасность | EAC TP TC 020/2011 approved |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | N/A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ линия-линия |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ |
| Проводимая восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+90 °C, с учётом кривой дерейтирования |
| Температура корпуса | +100 °C max. |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения, влажность | −40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 2500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 31,8 × 20,3 × 10,2 мм |
| Габариты в дюймах | 1,25 × 0,8 × 0,4 |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 12,3 г |
| Количество в трубке | 10 шт. |
| Количество в коробке | 600 шт. |
| Масса трубки | 147 г |
| Масса коробки | 10,82 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
Назначение выводов
| Номер вывода | Назначение |
| 2, 3 | −Vin |
| 9 | Не используется |
| 11 | Не используется |
| 14 | +Vout |
| 16 | −Vout |
| 22, 23 | +Vin |
Дерейтинг
При естественной конвекции модуль допускает работу с полной нагрузкой до 85 °C окружающей среды. В области 85–90 °C нагрузка должна снижаться в соответствии с кривой дерейтирования, до нуля при 100 °C по оси температуры.
Примечания
- Все параметры указаны при нормальных условиях испытаний: вход 5 В DC, 12 В DC, 24 В DC или 48 В DC в зависимости от модели; номинальная нагрузка; температура окружающей среды 25 °C; влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары и 0,1 мкФ параллельно с 47 мкФ конденсатором.
- Линейная стабилизация измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% для SCWN03 и от 25% до 100% для DCWN03.
- Финальное оборудование должно быть повторно подтверждено по требованиям EMC. Для методики испытаний следует обращаться к документам по EMC для источников питания.
Дополнительное соответствие серии
- Серия: одновыходное исполнение.
- Номинальная мощность семейства: 3 Вт.
- Тип монтажа: DIP.
- Изоляция вход–выход: 3 кВ DC.
