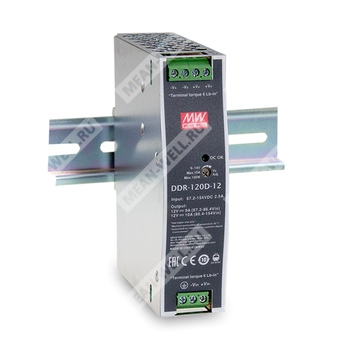

DDR-120A-12 - 120-ваттный DIN реечный преобразователь DC/DC для промышленного питания и железнодорожных применений.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| DDR | Серия преобразователей DC/DC для установки на DIN рейку |
| 120 | Номинальная мощность 120 Вт |
| A | Исполнение с входным диапазоном 9–18 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение
DDR-120A-12 — это промышленный DC/DC-преобразователь мощностью 120 Вт для монтажа на DIN рейку, предназначенный для питания оборудования от источников постоянного тока с обеспечением гальванической развязки, защит и расширенного диапазона входного напряжения.
Особенности
- Компактное исполнение для установки на DIN рейку.
- Широкий входной диапазон: 9–18 В постоянного тока.
- Номинальное выходное напряжение: 12 В постоянного тока.
- Выходное напряжение регулируется.
- Гальваническая развязка вход/выход 4 кВ постоянного тока.
- Распознавание пониженного входного напряжения с автоматическим восстановлением.
- Защита от перегрузки, перенапряжения и обратной полярности.
- Пиковая перегрузочная способность до 150% номинальной мощности в течение 3 с.
- Работа в широком температурном диапазоне.
- Естественное охлаждение без вентилятора.
Применение
- Промышленные системы управления.
- Железнодорожные системы и бортовое оборудование.
- Оборудование связи и телекоммуникаций.
- Автоматизация технологических процессов.
- Электромеханические системы.
- Полупроводниковое производственное оборудование.
- Источники питания для распределённых систем постоянного тока.
Описание
DDR-120A-12 относится к серии DDR-120 — DC/DC-преобразователей мощностью 120 Вт в исполнении для установки на DIN рейку. Модель предназначена для питания нагрузок с выходом 12 В при работе от входной сети постоянного тока 9–18 В. Конструкция ориентирована на промышленное применение, включая железнодорожную автоматику, системы управления и средства связи.
Для изделия характерны ультраузкий корпус шириной 32 мм, бесвентиляторное охлаждение за счёт естественной конвекции, наличие регулировки выходного напряжения и полный набор защитных функций. Модель допускает кратковременную перегрузку до 150% от номинальной мощности в течение более 3 секунд с последующим переходом в режим ограничения тока и автоматическим восстановлением.
Параметры
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8,3 А |
| Диапазон выходного тока | 0–8,3 А |
| Номинальная выходная мощность | 99,6 Вт |
| Пиковая мощность | 150 Вт, 3 с |
| Диапазон регулировки выходного напряжения | 9–14 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 50 мВ п-п |
| Пусковое время, время нарастания | 500 мс, 60 мс при 12 В |
| Время удержания | См. кривую удержания нагрузки на странице 7 |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–18 В постоянного тока |
| КПД типовое | 88,5% |
| Пусковой ток типовой | 9,2 А при 12 В постоянного тока |
| Порог отключения по пониженному входному напряжению | Включение при 10,8 В; отключение при 8,5 В |
| Устойчивость к кратковременным отклонениям входного напряжения | От –30% до +40% от номинального входного напряжения, кроме исполнения A; выдерживает в течение 1 с |
| Защита от переполюсовки | На основе внутреннего MOSFET, без повреждения, с автоматическим восстановлением после устранения неисправности |
| Предохранитель | Conquer MST, 10 А, 250 В, плавкий, время-лаг, 2 шт. |
| Входной ток постоянного тока | 5,6 А при 24 В постоянного тока указан для других исполнений серии; для DDR-120A-12 в таблице приведён входной ток 9,2 А при 12 В |
| Удержание питания при провале | В соответствии с кривой удержания нагрузки |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | Обычно работает при нагрузке до 150% номинальной мощности более 3 секунд, далее — режим постоянного тока 105–135% от номинальной мощности с автоматическим восстановлением |
| Перенапряжение | 14,4–16,8 В |
| Защита от обратной полярности | Внутренний MOSFET, без повреждения, автоматическое восстановление |
| Защита от пониженного входного напряжения | Отключение выходного напряжения при снижении входа ниже Vimin с автоматическим восстановлением |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | –40…+70 °C |
| Рабочая температура с учётом снижения мощности | См. кривую снижения мощности |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | –40…+85 °C |
| Влажность хранения | 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z; монтаж: соответствие IEC61373 |
| Рабочая высота | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход/выход: 4 кВ постоянного тока; вход/корпус: 2,5 кВ постоянного тока; выход/корпус: 2,5 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
|---|
| Эмиссия | BS EN/EN55032, класс B |
| Иммунитет | BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2) |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3, критерий A |
| Скачок напряжения | BS EN/EN61000-4-5, уровень 3, 2 кВ, критерий A |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Стандарты безопасности | IEC 62368-1, одобрено; проектирование с учётом UL508, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Стандарт для железнодорожной техники | Соответствие BS EN/EN45545-2, BS EN/EN50155 и IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС при входе 9–18 В |
| Пульсации напряжения в сети | BS EN/EN61000-3-3 |
| Гармонические токи | Нет требований |
| Прерывание питания | Соответствие EN50155:2021, уровень S1 |
Надёжность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 1769,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 214,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 28 шт. / 15,3 кг / 1,23 куб. фута |
| Тип крепления | На DIN рейку TS35/7.5 или TS35/15 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при нормальном входном напряжении 12 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение мощности; подробности следует смотреть по кривой снижения.
- Максимум 3 секунды; см. кривые пикового режима нагрузки.
- Источник питания рассматривается как самостоятельный узел, однако итоговое оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для рабочих высот более 2000 м температурное снижение составляет 3,5 °C на 1000 м для бесвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
