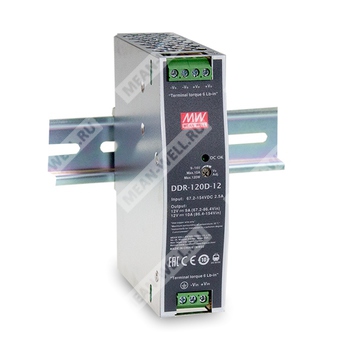

DDR-120A-24 - 120-ваттный DC-DC преобразователь на DIN рейку с широким входным диапазоном и выходом 24 В.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| DDR |
DDR |
Серия DC-DC преобразователей для монтажа на DIN рейку |
| 120 |
120 |
Номинальная мощность серии 120 Вт |
| A |
A |
Исполнение с входным диапазоном 9–18 В DC |
| 24 |
24 |
Номинальное выходное напряжение 24 В DC |
Назначение и особенности
DDR-120A-24 представляет собой импульсный DC-DC преобразователь промышленного исполнения для питания оборудования постоянным напряжением 24 В от источников 9–18 В DC. Модуль предназначен для установки на DIN рейку, рассчитан на широкое применение в промышленной автоматике, системах управления, связи, железнодорожной и иной ответственной электронике.
Ключевые особенности: узкий корпус шириной 32 мм, широкий диапазон входного напряжения, гальваническая развязка 4 кВ DC между входом и выходом, устойчивость к перегрузке, перенапряжению, переполюсовке и пониженному входному напряжению, а также возможность кратковременной пиковой перегрузки до 150%.
Основные свойства
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Широкий диапазон входного напряжения.
- Корпус шириной 32 мм.
- Естественное охлаждение без вентилятора.
- Выходное напряжение регулируется.
- Кратковременная перегрузочная способность до 150%.
- Полный набор защитных функций.
- Гальваническая развязка вход-выход 4 кВ DC.
- Соответствие промышленным и железнодорожным требованиям, включая EN50155 и EN45545-2.
Области применения
- Автобусные, трамвайные, железнодорожные системы.
- Промышленные системы управления.
- Оборудование микроэлектроники и полупроводникового производства.
- Фабричная автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и передаточные системы.
Параметры выходного каскада
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В DC |
| Номинальный выходной ток |
4,2 А |
| Диапазон выходного тока |
0–4,2 А |
| Номинальная выходная мощность |
100,8 Вт |
| Диапазон регулировки выходного напряжения |
24–28 В |
| Линейная стабилизация |
±1,0% |
| Нагрузочная стабилизация |
±0,5% |
| Допуск выходного напряжения |
±1,0% |
| Пульсации и шум |
50 мВ пик-пик |
| Пиковый ток |
6,3 А |
| Пиковая мощность |
150 Вт в течение 3 с |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
9–18 В DC |
| КПД типовой |
88,5% |
| Пусковой ток типовой |
5,6 А при 24 В DC |
| Пусковой ток |
5,6 А при 24 В DC |
| Удержание при пропадании входа |
500 мс, 60 мс при 12 В DC |
| Контроль по пониженному входному напряжению |
12 В (A-тип): включение при VON ≥ 9 В, отключение при VOFF ≤ 8,5 В |
| Устойчивость к кратковременным отклонениям входа |
−30% / +40% от номинального входного напряжения, 1 с, кроме A-типа |
Защиты
| Функция защиты |
Описание |
| Перегрузка |
Обычно работает при нагрузке до 150% от номинальной более 3 с, затем режим ограничения постоянного тока 105–135% от номинальной выходной мощности с автоматическим восстановлением |
| Перенапряжение |
14,4–16,8 В |
| Обратная полярность |
Внутренний MOSFET, повреждения нет, восстановление автоматическое после устранения неисправности |
| Пониженное входное напряжение |
При снижении входного напряжения ниже Vimin выход отключается; восстановление автоматическое при возврате напряжения выше Vimin |
| Предохранитель по входу |
Последовательно включён в положительную входную цепь для защиты от аномальных бросков |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ DC; вход-FG: 2,5 кВ DC; выход-FG: 2,5 кВ DC |
| Сопротивление изоляции |
Более 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 |
Класс B |
| Импульсные помехи по питанию |
BS EN/EN61000-3-3 |
---- |
Помехоустойчивость
| Воздействие |
Стандарт |
Уровень / критерий |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| EFT / Burst |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсный всплеск |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-FG; критерий A |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−40…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность |
5–95% RH, без конденсации |
| Температура хранения и влажность |
−40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…55 °C |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
| Рабочая высота |
5000 м |
Надёжность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
1769,5 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F |
214,5 тыс. ч, минимум при 25 °C |
Соответствие стандартам
| Область |
Сведения |
| Безопасность |
IEC 62368-1, одобрено; проектирование с учётом UL508, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Железнодорожные требования |
Соответствие EN50155 / IEC60571, включая IEC61373 для ударов и вибрации, BS EN/EN45545-2 для пожарной безопасности |
| ЭМС для железнодорожного применения |
BS EN/EN50121-3-2 |
| Прерывание питания |
EN50155:2021, соответствует уровню S1 |
Механические данные
| Параметр |
Значение |
| Габариты |
32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса |
510 г |
| Упаковка |
28 шт.; 15,3 кг; 1,23 куб. фута |
| Тип корпуса |
Модуль для монтажа на DIN рейку |
Назначение выводов
| Клеммный блок |
Номер вывода |
Назначение |
| TB1 |
1 |
FG |
| 2 |
Вход DC «минус» |
| 3 |
Вход DC «плюс» |
| TB2 |
1, 2 |
Выход DC «минус» |
| 3, 4 |
Выход DC «плюс» |
Примечания
1. Все параметры, не оговорённые особо, измеряются при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
4. При низком входном напряжении может потребоваться снижение нагрузки; для подробностей следует использовать кривую снижения параметров.
5. Максимум 3 секунды; см. кривые пиковой нагрузки.
6. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
7. Для высоты более 2000 м температура окружающей среды подлежит снижению на 3,5 °C/1000 м для бесвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором.
